泰克（Tektronix）TBS1000C系列数字存储示波器

TBS1000C系列数字存储示波器设计紧凑、经济实惠、性能可靠，可提供当今教育机构、嵌入式设计师和制造商所要求的功能、多功能性和耐用性。TBS1000C系列配备7英寸WVGA彩色显示屏，采样率高达1GS/s，带宽范围为50MHz至200MHz，并提供五年保修。其创新的课件系统将实验室练习与面向学生的分步说明结合在一起。HelpEverywhere®系统在整个用户界面中提供实用的技巧和提示，以使新用户能够更轻松地使用该仪器。

更快速地应对日常测试挑战，却不会造成预算压力

TBS1000C系列具备多项功能，让您能够以经济实惠的价格更快地学习和工作，7英寸WVGA 彩色显示屏具有15个水平分度，显示的信号增加50%，32种自动测量功能可快速方便地测试各种信号条件，双窗口FFT同时呈现时域和频域视图，帮助了解信号频率内容，可禁用自动设置光标和测量，触发频率计数器，通过平移和缩放功能可快速查看感兴趣区域中的信号细节，多语言用户界面，在用户界面和前面板贴纸中支持十种语言，体积小，重量轻，无风扇设计，低噪声运行。

软件解决方案

受到快速向远程混合学习过渡的推动，泰克推出多款全新软件解决方案，可助力用户实现远程访问、数据分析以及远程数据共享和协作，详细了解每种软件产品，以及其如何增强远程访问实验室学习体验。

使用现今功能强大的学习工具培育未来领先工程师

每台TBS1000C系列示波器均配备使学习变得更加轻松的特殊功能，让教师可以专注于教授工程基础知识，而不是教授如何使用示波器。HelpEverywhere 提供屏幕提示帮助，解释不同的仪器设置，内置示波器介绍手册，提供操作说明和示波器基础知识，集成的课件在显示器上提供实验练习指引，可以禁用自动设置、光标和自动测量，以帮助教师向学生教授基本概念。

教育

TBS1000C系列数字存储示波器提供全新功能，确保教师能够将更多的时间用于教授工程概念上，减少用于实验室设置和管理的时间。内置课件实验室查看器，HelpEverywhere 系统在整个用户界面中提供屏幕技巧和提示，能够独立地禁用自动设置、光标和测量，标准五年保修，

Kensington锁。

嵌入式设计

TBS1000C系列数字存储示波器为嵌入式设计工程师提供7英寸 WVGA 显示器，15个水平网格，可显示的水平信号增加50%。轻松快速地平移和缩放以快速查看感兴趣区域中的信号细节，通过32种自动测量，您可以测量最常用的参数，内置FFT，支持快速频域分析。

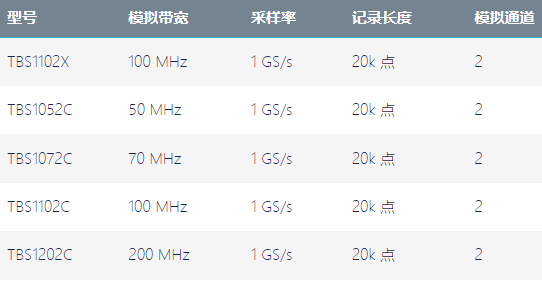

主要性能指标

• 200 MHz、100 MHz、70 MHz 和 50 MHz 带宽型号

• 2 通道型号

• 全部通道均实现 1 GS/s 采样率

• 所有通道上均为 20k 点记录长度

• 高级触发，包括脉冲触发、欠幅触发和行触发

• 5 年保修

主要特点

连接性

教育

您可以信赖的性能,泰克提供业界领先的服务和支持，每台TBS1000C系列示波器都标配五年保修。

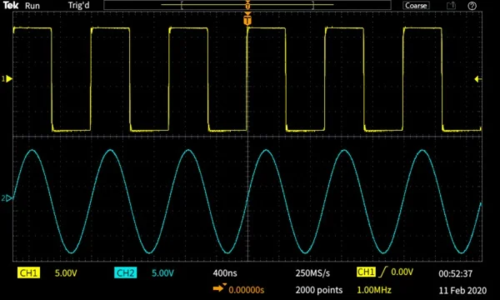

旨在使您学习和工作更快

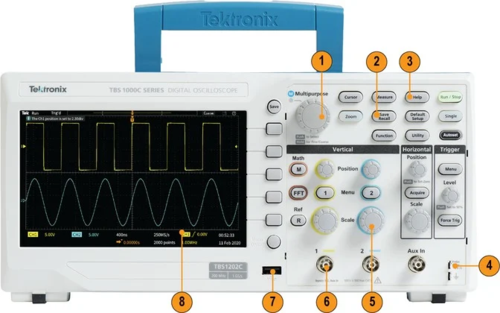

TBS1000C系列示波器是为快速动手教学和简便操作而设计，带有适当的特征和功能组合。专用前面板控件便于访问所有重要设置。刻度带有10个垂直分度和15个水平分度，使您可以在每个屏幕上看到更多信号。屏幕上带有清晰标记和彩色信息的大菜单使导航和查找感兴趣的信息变得容易。缩放功能使您可以迅速卷动记录并放大，查看感兴趣区域中的信号细节。

多功能触发和采集模式

触发系统是为调试当今混合信号设计而打造的。除基本边沿触发外，它还包括脉宽触发和欠幅脉冲触发，特别适合调试设计的数字部分。脉宽触发非常适合寻找窄毛刺或超时条件。欠幅脉冲触发旨在捕获幅度短于预计幅度的信号。TBS1000C系列示波器提供几种采集模式。默认的采集模式是采样模式，这种模式适合大多数应用。峰值检测模式用来查找尖峰，平均模式有助于降低重复信号上的噪声。

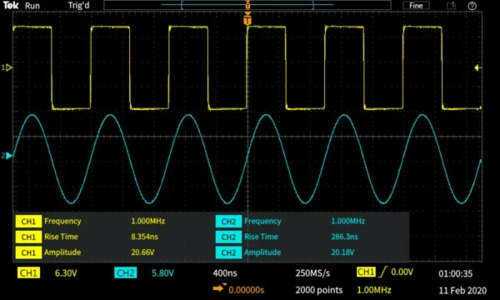

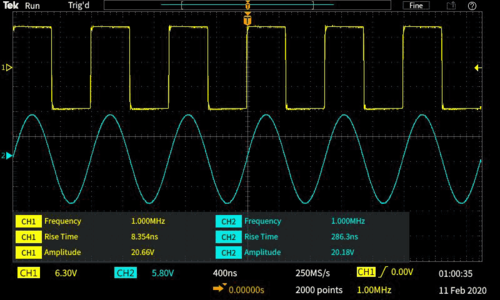

自动化测量与分析

全套自动测量可以快捷方便地测试各种信号和应用。测量显示在单个屏幕上。测量分成四大类：频率、时间、幅度和面积。所有测量都显示在单个测量选择屏幕上，可以简便地选择32种自动测量，而不用翻查各种菜单。测量按来源加上颜色编码，显示在透明背景上，因此波形不会被读数挡住。

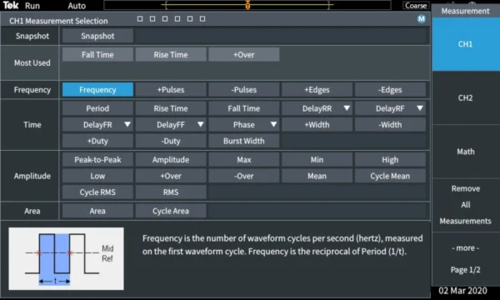

在一个屏幕上列出和选中所有测量

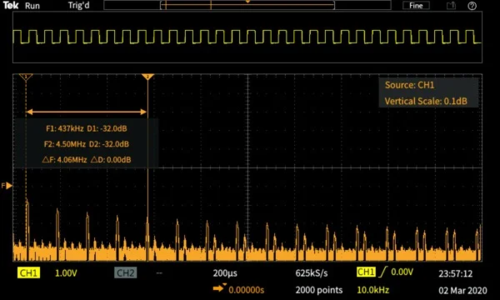

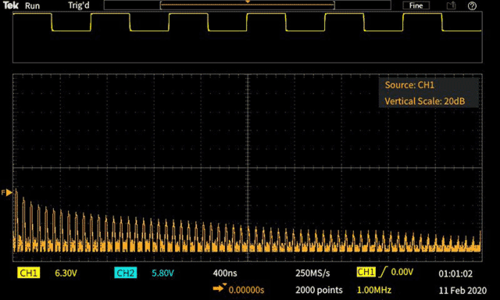

FFT功能

按前面板上的FFT按钮，您可以使用FFT功能了解信号的频率成分。只显示FFT，或打开源波形显示，同时查看频域和时域波形。透明读数显示重要设置，而不会挡住FFT显示。

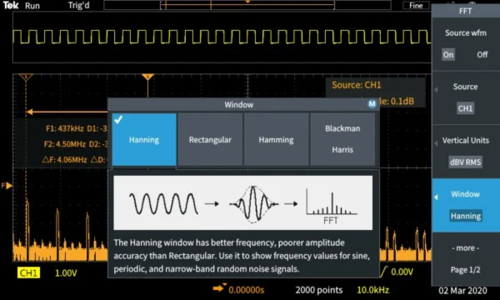

HelpEverywhere®

The HelpEverywhere® 系统提供带图形的帮助文本，说明了仪器上的不同设置，从而使新用户更容易知道应使用哪项测量并解释测量结果。使用与用户界面相同的语言提供帮助。

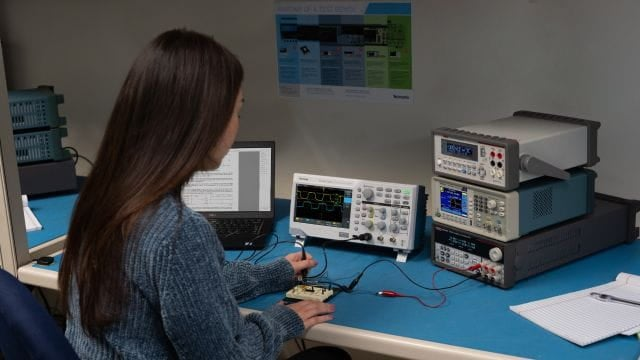

创新的新型教育解决方案

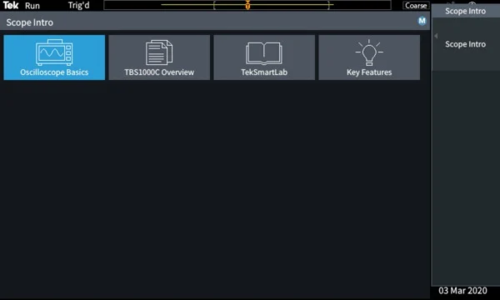

TBS1000C系列示波器提供多项功能，让教育工作者可以把更多的时间用来讲授基本概念。示波器简介手册已嵌入TBS1000C系列帮助系统。按前面板上的帮助按钮，可以访问有关示波器基本操作的信息，还可以查看TBS1000C系列示波器和控件的概述及其使用技巧。

可在仪器上禁用自动设置、光标和自动测量等功能。通过禁用功能，学生可以了解基本概念以及如何使用水平和垂直控件来获取波形，使用刻度来测量时间、电压以及手动绘制/计算信号特点。

集成课件功能允许教授在仪器中加载实验练习，在每个站上为学生提供指引，并提供结构化框架，学生可以捕获数据，并包含在报告中。泰克课件资源中心提供了100多种可供下载的实验练习样例。

灵活传送数据

使用仪器前部的 USB 主控端口可以轻松地将仪器设置、屏幕截图和波形数据保存到 U 盘。

TekScope

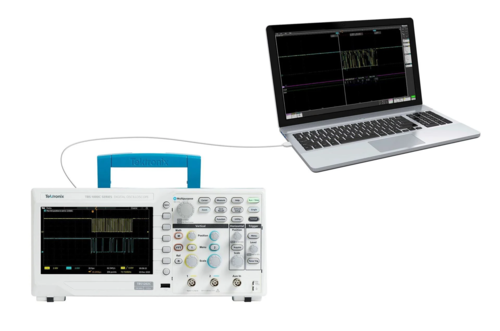

TekScope 软件使您能够轻松将数据直接从示波器传输至PC进行离线分析，从而扩展仪器功能。通过台式示波器的远程分析软件包，您能够在最常见的总线（I2C、SPI、CAN、CAN-FD、LIN和UART）上运行协议解码，使用测量、趋势、直方图、搜索和标记的高级分析功能以及离线波形分析，所有这些均在单个用户环境中，这与我们的高性能仪器非常相似。

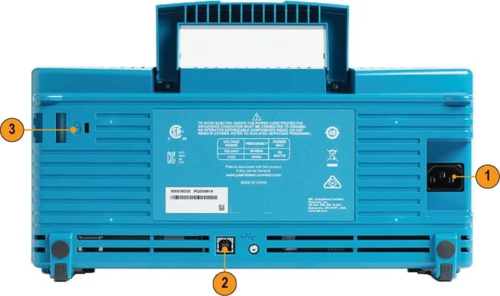

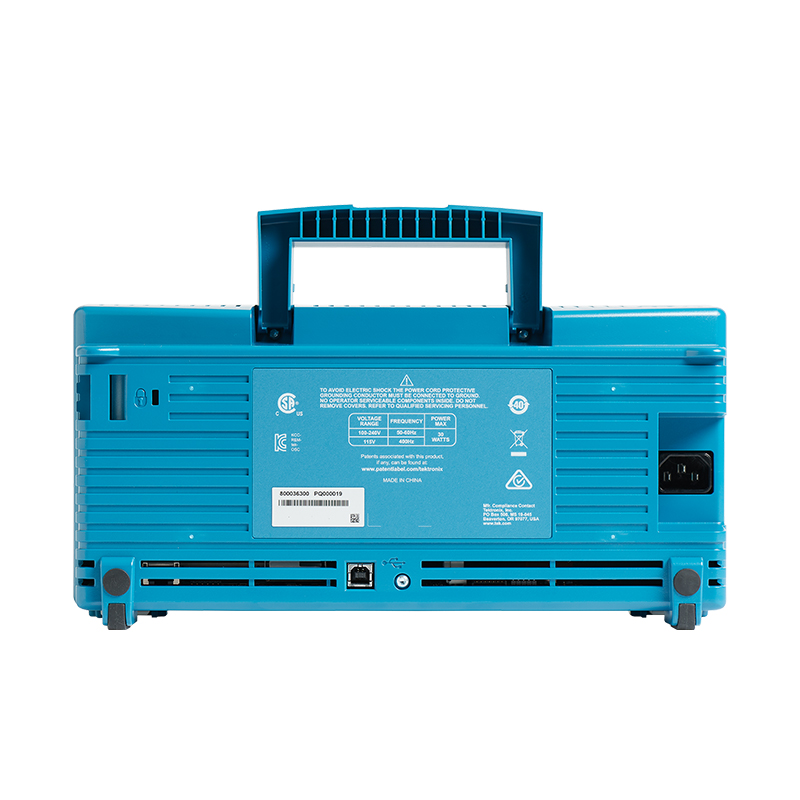

PC 连接

通过将PC连接到仪器后部的 USB 设备端口并使用泰克网站上提供的OpenChoice®PC通信软件轻松捕获、保存和分析测量结果。将屏幕图像和波形数据拖入独立桌面应用程序或直接拖 Microsoft Word和 Excel，十分简单。

OpenChoice Desktop

Kickstart

Kickstart 软件提供台架仪器控制、自动数据和单个工作台上的多台仪器的测量记录功能。可将收集的数据绘制成图表以获取更多的见解，也能够以多种格式导出以进行进一步分析。其支持示波器、数字万用表 (DMM)、电源和源测量单元 (SMU)。

使用 Kickstart 控制多台仪器和数据记录
