通过高保真波形、富有洞察力的测量、独特的频谱分析和灵活的探测技术，全面了解您的设计。体验深受各地工程师青睐的直观用户界面。MSO54B 5-BW-1000,MSO54B 5-BW-2000,MSO54B 5-BW-350,MSO54B 5-BW-500,MSO56B 5-BW-1000,MSO56B 5-BW-350,MSO56B 5-BW-500,MSO58B 5-BW-1000,MSO58B 5-BW-2000,MSO58B 5-BW-350,MSO58B 5-BW-500


微信咨询立即预约

产品详情

产品参数

产品说明书下载

产品功能与应用

品牌

泰克（Tektornix）

型号

5系列B

富有洞察力的测量

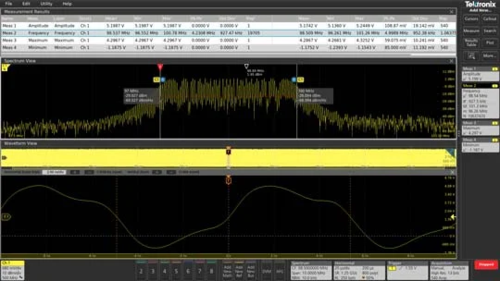

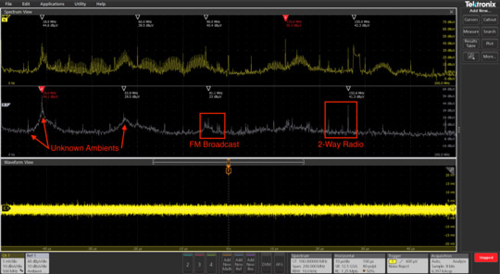

使用高分辨率12位模数转换器查看信号详细信息。查看多通道光谱分析、测量统计数据、表格和趋势图，随时换个角度思考。1.25GHz时为12位分辨率，50MHz 时为16位分辨率，内置DDC支持多通道同步频谱分析，结果表、测量统计数据、直方图和和趋势图视图。

高级解决方案

5系列支持广泛的特定应用测量，满足您的各种需求。单独添加高级分析程序包或安装应用程序包，以处理更多不同的工作。支持超过25种串行协议，覆盖常见的接口，先进的单相和三相功率分析程序包，确保信号完整性和电源完整性的测量工具，可选的Windows®操作系统让您可以运行PC软件。

查看更多信号的更多方法

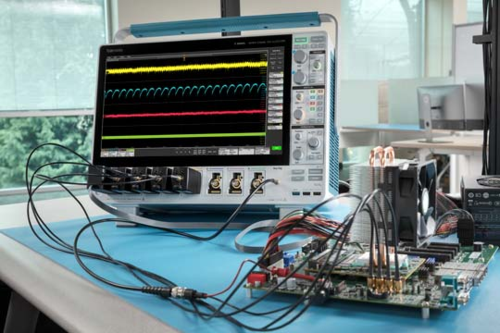

使用多功能输入和先进的探测技术，您可以看到更多信息。多达8个FlexChannel™输入，支持多达8个模拟或64个数字信号，以及一个外部触发输入，包括500MHz或1GHz探头，输入电容仅为3.9pF，TekVPI探头接口支持广泛的有源探头、差分探头、绝缘探头和电流探头。

随时随地工作和协作

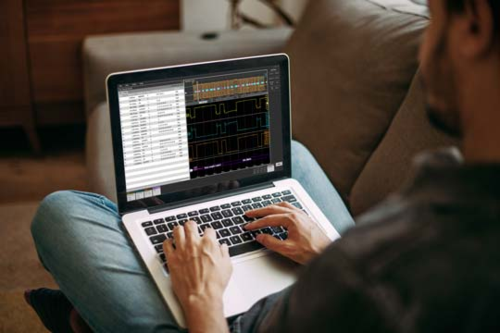

在实验室外捕获数据，并与下一个工作台或下一个时区的工程师轻松协作。只需使用Web浏览器，即可在您自己的网络中连接并控制示波器，使用TekScope™PC分析软件在联机或脱机模式下分析示波器的数据，就像使用示波器一样，可选的TekDrive一键式云存储有助于记录保存和协作。

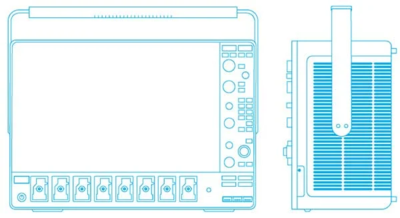

规格概述

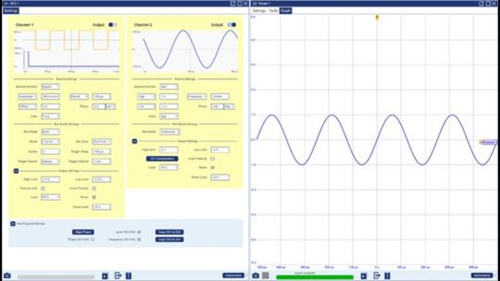

输入通道4、6或8个FlexChannel输入，每个FlexChannel 提供1个模拟信号输入或连接TLP0581探头实现8个数字逻辑输入（新产品辅助触发输入），带宽350MHz、500MHz、1GHz、2 GHz，采样率6.25 GS/s，记录长度在所有模拟/数字通道上最高为500M样点，内部数据存储器新产品250GB可移动固态硬盘，协议解码超过 25 个协议可用，信号发生器13种标准波形，加上任意波形（新产品100MHz最大频率），数字电压表4位，触发频率计数器8位，显示器15.6 英寸 (385 mm)，TFT彩色 HD (1,920 x 1,080) 分辨率电容式（多点触摸）触摸屏（可选且可升级，产品注册后免费）。

MSO54B

模拟带宽350 MHz - 2 GHz，采样率6.25GS/s，记录长度62.5 M - 500 M，模拟通道4，数字通道数多达 32（可选），函数发生器输出1（选配）。

MSO56B

模拟带宽350 MHz - 2 GHz，采样率6.25GS/s，记录长度62.5 M - 500 M，模拟通道6，数字通道数多达 48（可选），函数发生器输出1（选配）。

MSO58B

模拟带宽350 MHz - 2 GHz，采样率6.25GS/s，记录长度62.5 M - 500 M，模拟通道8，数字通道数多达 64（可选），函数发生器输出1（选配）。

5系BMSO说明书.pdf

协议解码和分析

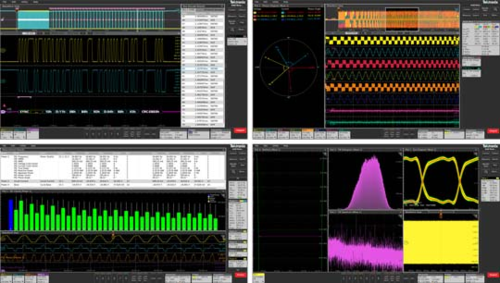

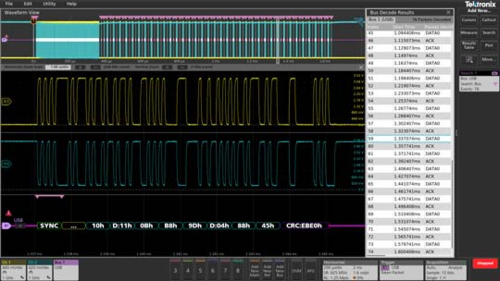

自动串行总线解码可节省时间并消除手动解码时可能出现的错误。使用搜索功能，您可以隔离事件，便于系统级故障排除。请参阅产品技术资料，获取超过25种受支持协议的完整列表。特点I2C，SPI，RS-232 / 422 / 485 / UART，USB 2.0，以太网。

电源完整性和电源管理

如今的电路板可以有20个或更多的电源轨。其中有许多只有几伏或更低，且有严格的噪音限制。需使用合适的工具进行准确的多轨测量。特点多达8条模拟量输入通道，兼容低噪音的 TPR 系列电源轨探头，I2C、SPI、SMBus、SPMI和SVID的解码选项，可选阻抗与频率图对比。

抖动分析和串行标准合规性

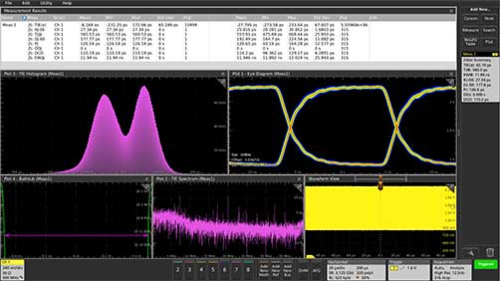

对于每个嵌入式系统和数字通信链路而言，时钟都是十分重要的。过多的抖动可能会影响系统运行，但是抖动分析程序包将帮助您找到问题的根源。自动化合规性程序包简化了测试流程，确保高速串行总线实施符合串行标准，如USB和以太网。

电源分析

无论您的新设计是使用硅、砷化镓还是碳化硅，通过自动功率测量都可以更轻松和准确地测量电能质量、谐波和开关损耗。特点电源质量和谐波，开关损耗和安全作业区，电路内电感器和变压器分析，多输出效率，波特图和电源抑制比。

三相逆变器、电机和驱动器分析

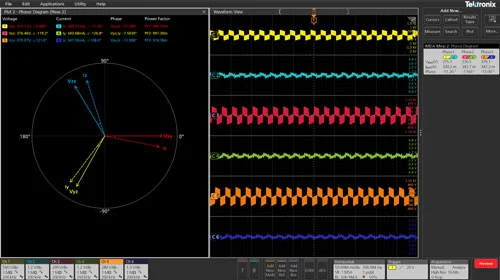

对脉宽调制波形进行稳定的三相功率测量。逆变器、电机和驱动器分析程序包可以轻松地完成任务。特点多达8条模拟量输入通道，三相星形、三角形和单相布线配置，全方位功率测量，谐波分析，DQ0测量，机械测量包括角度、速度、加速度和扭矩。

汽车电源和车载网络

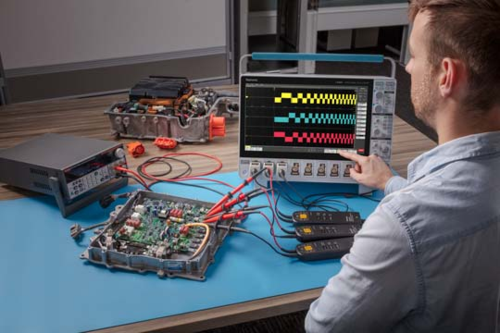

5系列配备差分电压探头和电流探头，非常适合验证新上市的SiC电源转换器。使用CAN、CAN FD、LIN、FlexRay、PSI5和SENT总线解码器，您可以轻松查看ECU、传感器与执行器之间的通信。使用自动汽车以太网一致性套件，您可以按照标准轻松进行测试，无需成为高速总线专家。

远程控制和自动化

测试自动化可帮助您获得快速、可重复的结果，同时允许您从任何地方访问您的工具和数据。KickStart 简化了数据捕获和记录。支持函数发生器、电源、SMU等，有了eScope，您只需使用浏览器即可通过任何局域网来控制示波器，全面且完全受支持的可编程接口有助于开发强大的自定义软件，探索测试自动化资源，包括我们免费的 Python 驱动程序包。
