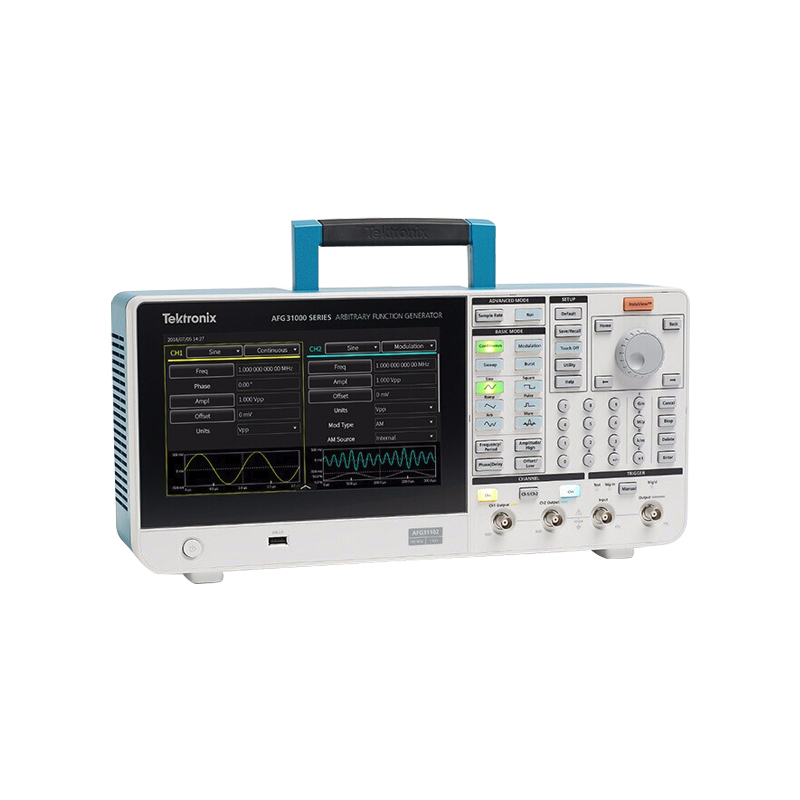

泰克（Tektronix）AFG31000系列任意波函数信号发生器

验证连接 DUT 后输出波形

InstaView™ 技术用在任意波函数发生器上可直接查看连接 DUT 后的实时波形，无需使用示波器或其他设备，节省测试时间并避免因阻抗不匹配导致的实验错误。

一分钟内完成双脉冲测试

AFG31000 是一款包括内置双脉冲测试软件的函数发生器。现在，您可以在一分钟内直接在触摸显示屏上生成两个具有可变脉冲宽度（从 20 ns 到 150 µs）的波形。无需使用外部 PC 应用程序或手动编辑。测量开关器件参数并评估 MOSFET 和 IGBT 等功率器件的动态性能。

高保真度信号与高级模式

打开包装后，在连续模式下每通道可以生成高达 16 M 点的精确长波形。可变采集时钟技术确保您不再丢失任何波形数据。产品功能可升级，您可以进一步提高测试水平并只需花费传统 AWG 十分之一的成本进行复杂波形的创建和编辑。产品选配功能升级，您可以：将内存扩展为每通道 128 M 点（选件 MEM），多达 25 项输入和控制的序列/触发/选通模式（选件 SEQ）用于：循环、等待、跳转、转至、外部触发输入、手动触发、定时触发和 SCPI 命令，以便创建时序灵活、复杂的长波形。

简化任意波形创建

内置的 ARB 编辑工具 ArbBuilder 包括创建、编辑和传输任意波形的所有操作，无需连接 PC 或向 PC 传输文件。 幅度和偏置数据存储在波形中，因此，在加载标准化 ARB 后，无需调整设置。

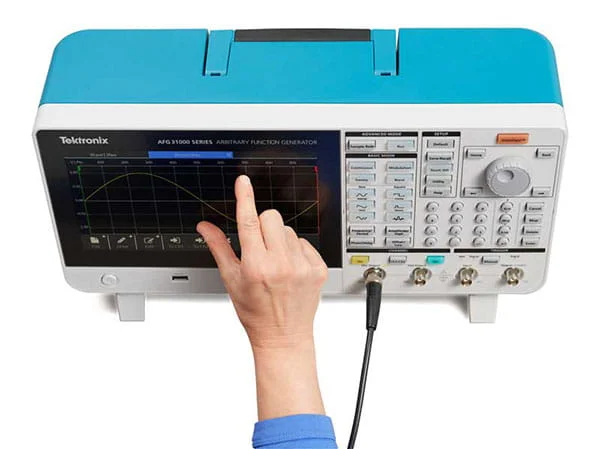

智能用户界面

使用超大的 AFG 触摸屏更快地学习和工作。 9 英寸的屏幕的工作原理和智能设备类似，因此，您可以通过手指缩放和滚动以便轻松找到设置和参数并查找常用设置的快捷键。

不止需要两条通道？

如果您不止需要两条波形通道来模拟被测设备 (DUT)，多台同步设置用于快速同步两台或多台设备。 通过屏幕向导信息指导您在三分钟内完成电缆连接和设置过程。

将噪声和抖动降低 10 倍

由于噪音本底较低且输出幅度低至 1mVpp，噪音和抖动技术规格比上一代技术好 10 倍，可以确保测试的清晰度和保真度。

在线升级

由于架构基于软件，您可以直接从网站使用满足需求的选件升级 AFG31000。当前可用：带宽升级，内存大小升级，波形排序升级。

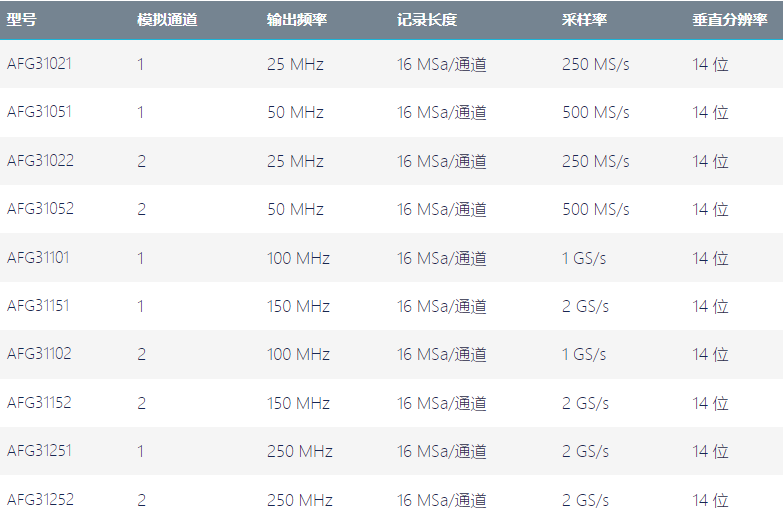

AFG31021

模拟通道1，输出频率25 MHz，记录长度16 MSa/通道，采样率250 MS/s，垂直分辨率14 位

AFG31051

模拟通道1，输出频率50 MHz，记录长度16 MSa/通道，采样率500 MS/s，垂直分辨率14 位

AFG31022

模拟通道2，输出频率25 MHz，记录长度16 MSa/通道，采样率250 MS/s，垂直分辨率14 位

AFG31052

模拟通道2，输出频率50 MHz，记录长度16 MSa/通道，采样率500 MS/s，垂直分辨率14 位

AFG31101

模拟通道1，输出频率100 MHz，记录长度16 MSa/通道，采样率1GS/s，垂直分辨率14 位

AFG31151

模拟通道1，输出频率150 MHz，记录长度16 MSa/通道，采样率2GS/s，垂直分辨率14 位

AFG31102

模拟通道2，输出频率100 MHz，记录长度16 MSa/通道，采样率1GS/s，垂直分辨率14 位

AFG31152

模拟通道1，输出频率150 MHz，记录长度16 MSa/通道，采样率2GS/s，垂直分辨率14 位

AFG31251

模拟通道1，输出频率250 MHz，记录长度16 MSa/通道，采样率2GS/s，垂直分辨率14 位

AFG31252

模拟通道2，输出频率250 MHz，记录长度16 MSa/通道，采样率2GS/s，垂直分辨率14 位
