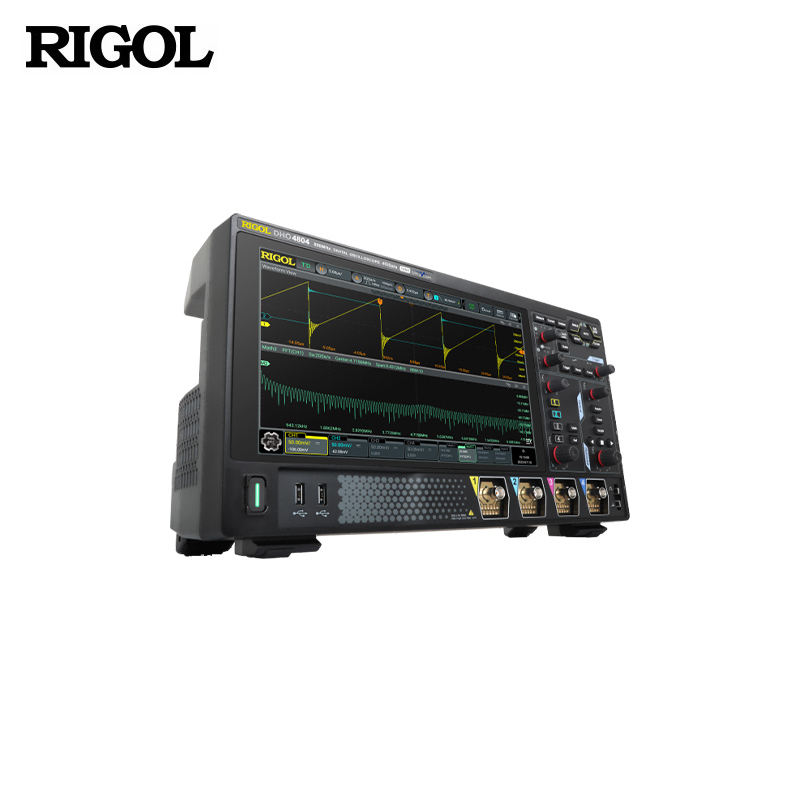

普源(RIGOL)DHO4000系列示波器

DHO4000系列数字示波器是基于RIGOL的"半人马座"芯片组的全新高分辨率数字示波器。DHO4804,DHO4404,DHO4204
产品详情
产品参数
产品说明书下载
产品功能与应用
品牌 普源(RIGOL) 型号 DHO4000系列


DHO4000系列数字示波器是基于RIGOL的"半人马座"芯片组的全新高分辨率数字示波器。注:该型号为原HDO4000系列,已于2022/11/7全部更名,DHO4000系列数字示波器是针对最广泛的主流数字示波器市场的设计、调试、测试的需求而设计的数字示波器。搭载RIGOL全新自研半人马座芯片组,实现了1,500,000次/秒波形捕获率(Ultra AcquireMode)、500 Mpts存储深度、12 bit分辨率、优秀的本底噪声性能和垂直测量精度,能满足更高精度的测量需求,为用户带来超凡的测试测量体验。


产品特点

搭载RIGOL全新自研半人马座芯片组,超低本底噪声,最低可达18μVrms,全系列提供12bit硬件高分辨率[1],可选200/400/800 MHz模拟带宽,4个模拟通道,1个外触发通道,最高4GSa/s实时采样率,最大500Mpts存储深度(选配),高达100μV/div的垂直灵敏度,提供凝时获取模式(Ultra Acquire Mode),最高1,500,000 wfms/s,10.1英寸1280*800高清触控显示屏,全新Flex knob,带来更人性化的交互体验,全系标配光电编码器,有效提高产品使用寿命,全系标配USB Device&Host,LAN,HDMI接口,支持电池包供电,随时随地,测量不设限,支持在线版本升级功能。

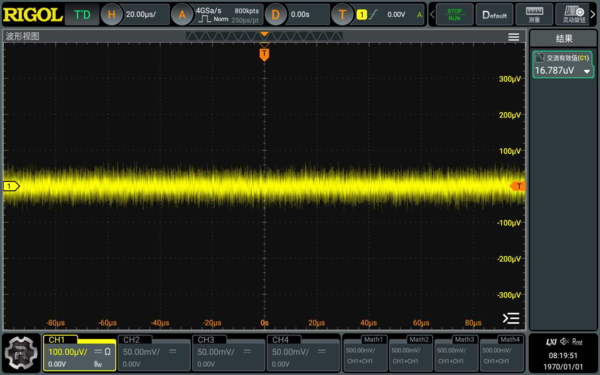

超低本底噪声18μVrms超低本底噪声典型值,信号更纯净



12bit 高分辨率12bit垂直分辨率4096级量化,16倍于8bit的量化级别,小信号测试得心应手。

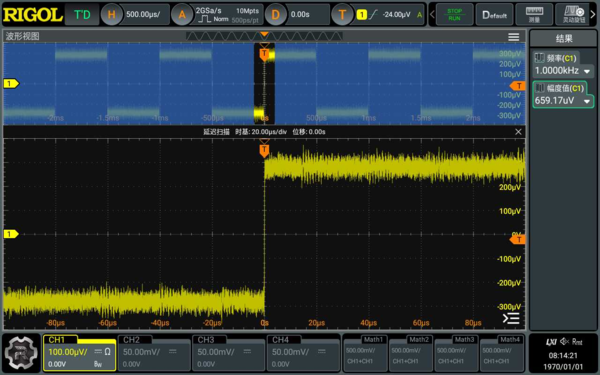

100μV 超低垂直灵敏度业内领先的100μV/div垂直灵敏度档位,μV级别的信号也能准确测量。

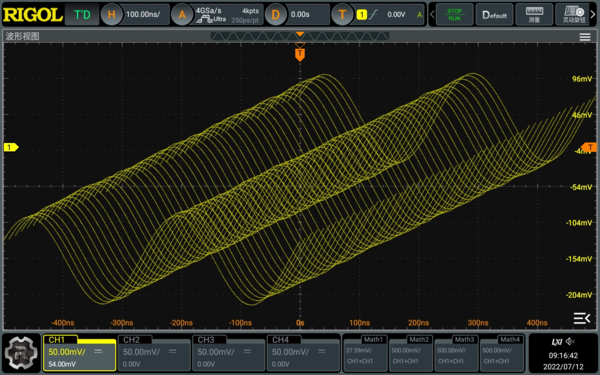

UltraAcquire凝时获取模式,提供高达1500000wfms/s高波形捕获速率,不放过任何一帧异常波形。

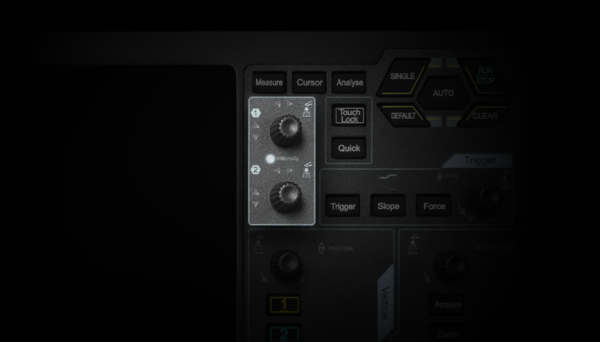

Flex knob双旋钮设计双多功能旋钮设计,告别单旋钮的复杂切换步骤,实现更高效的交互。



支持电池供电,提供电池包选件,随时随地,测量不设限!




DHO4804

模拟带宽800MHz,模拟通道数4,最高实时采样率4GSa/s,最大存储深度500Mpts(opt.),最高波形捕获率1,500,000wfms/s

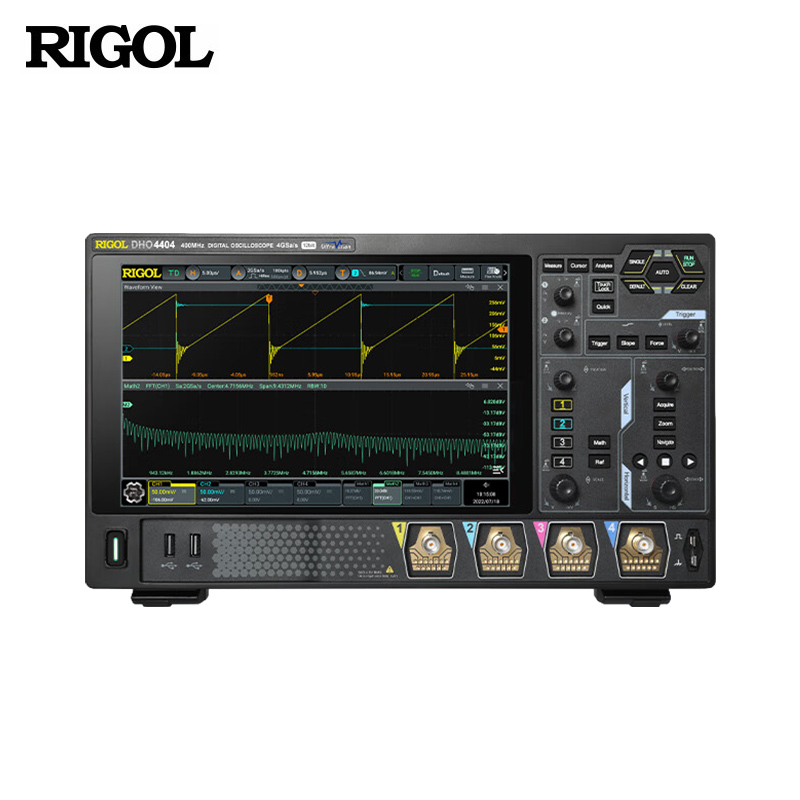

DHO4404


模拟带宽400MHz,模拟通道数4,最高实时采样率4GSa/s,最大存储深度500Mpts(opt.),最高波形捕获率1,500,000wfms/s


DHO4204


模拟带宽200MHz,模拟通道数4,最高实时采样率4GSa/s,最大存储深度500Mpts(opt.),最高波形捕获率1,500,000wfms/s






咨询热线

HDO4204

模拟带宽(50 Ω,-3dB)200 MHz;模拟带宽(1 MΩ,-3dB)200 MHZ;50 Ω下计算出的上升时间(10%~90%,典型值)≤1.75 ns;输入通道数4个模拟通道输入,1个EXT通道输入;采样方式:实时采样;最大模拟通道采样率:4 GSa/s(单通道[1]);最大存储深度:标配250 Mpts(单通道[1]),选配500 Mpts(单通道[1]);最高波形捕获率:50,000 wfms/s(向量模式,Vector Mode),1.500,000 wfms/s(凝时获取模式,UltraAcquire Mode);垂直分辨率12 bit;硬件实时波形录制和回放:最高500.000帧;峰值检测:捕获最窄 500 ps 的毛刺;显示屏尺寸和类型:10.1英寸多点触摸电容屏;显示分辨率1280x800。


HDO4404

模拟带宽(50 Ω,-3dB)400 MHZ;模拟带宽(1 MΩ,-3dB)400 MHZ;50 Ω下计算出的上升时间(10%~90%,典型值)≤875 pS;输入通道数4个模拟通道输入,1个EXT通道输入;采样方式:实时采样;最大模拟通道采样率:4 GSa/s(单通道[1]);最大存储深度:标配125 Mpts(单通道[1]),选配250 Mpts(单通道[1]);最高波形捕获率:50,000 wfms/s(向量模式,Vector Mode),1.500,000 wfms/s(凝时获取模式,UltraAcquire Mode);垂直分辨率12 bit;硬件实时波形录制和回放:最高500.000帧;峰值检测:捕获最窄 500 ps 的毛刺;显示屏尺寸和类型:10.1英寸多点触摸电容屏;显示分辨率1280x800。


HDO4804

模拟带宽(50 Ω,-3dB)800 MHZ;模拟带宽(1 MΩ,-3dB)800 MHZ;50 Ω下计算出的上升时间(10%~90%,典型值)≤437 pS;输入通道数4个模拟通道输入,1个EXT通道输入;采样方式:实时采样;最大模拟通道采样率:4 GSa/s(单通道[1]);最大存储深度:标配62.5 Mpts(单通道[1]),选配125 Mpts(单通道[1]);最高波形捕获率:50,000 wfms/s(向量模式,Vector Mode),1.500,000 wfms/s(凝时获取模式,UltraAcquire Mode);垂直分辨率12 bit;硬件实时波形录制和回放:最高500.000帧;峰值检测:捕获最窄 500 ps 的毛刺;显示屏尺寸和类型:10.1英寸多点触摸电容屏;显示分辨率1280x800。

(已压缩)DHO4000系列说明书(1).pdf
