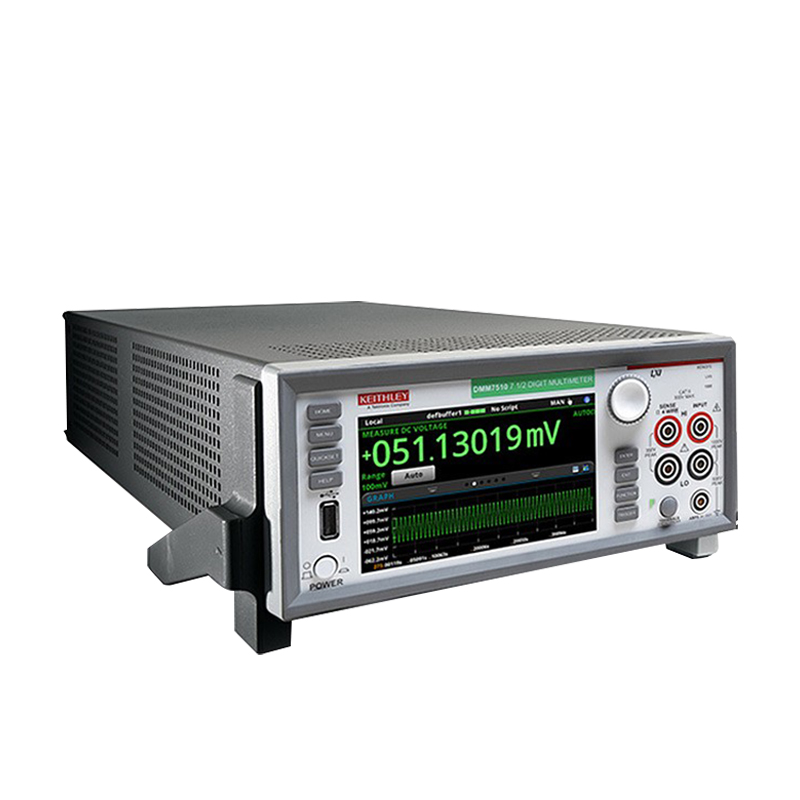

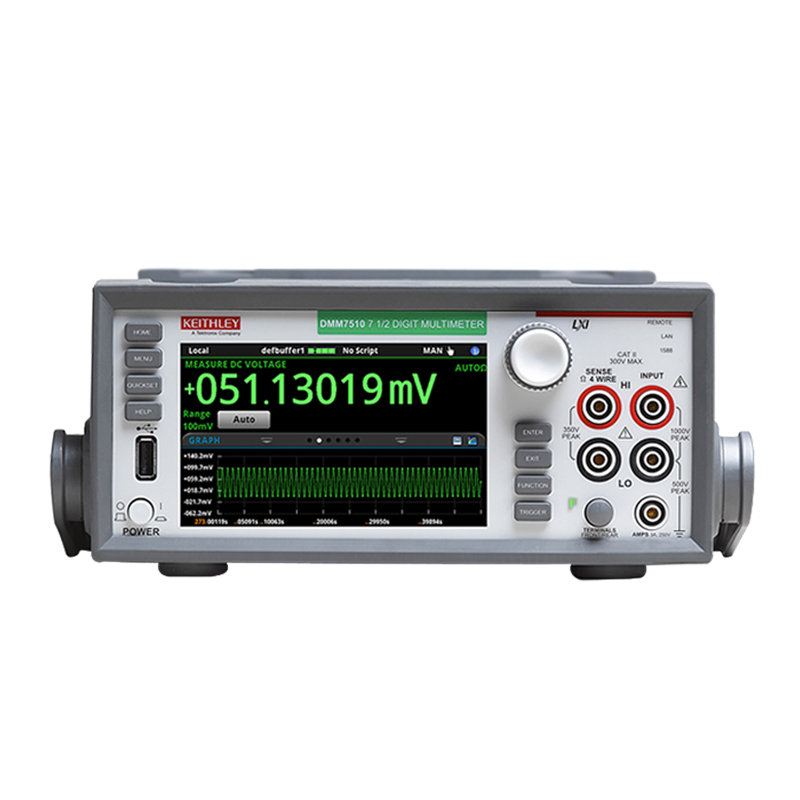

吉时利(Keithley)DMM7510 7½位半台式数字万用表

DMM7510是一款集高精度、高分辨率数字万用表、图形触摸屏显示器和高速、高分辨率数字化器于一体的图形采样万用表。其特点包括PA灵敏度和1M个样点/秒的采样率,能够精确测量超低睡眠模式电流和无线设备的漏电流。DMM7510,DMM7510-RACK
产品详情
产品参数
产品说明书下载
产品功能与应用
品牌 吉时利(KEITHLEY) 型号 DMM7510

详情统一通投


DMM7510集高精度、高分辨率数字万用表 (DMM)、图形触摸屏显示器和高速、高分辨率数字化器于一身,是第一款图形采样万用表。 其具有pA灵敏度和1M个样点/秒的采样率,能准确测量超低睡眠模式电流和传输无线设备的漏电流。



适用于IOT产品漏电流消费分析的宽泛动态范围

DMM7510的数字化器可以测量所有IoT设备操作状态下的漏电流。结合利用高分辨率、高速数字化器的灵敏快速电流测量,捕获µA睡眠模式电流和高达1A的传输电流。特点以高达 1M 个样点/秒的速度采样漏电流波形,通过数字化器的 18 位分辨率在 5 个倍频程中进行采样。


出色的精度,低噪声,让用户满怀信心

DMM7510具有低噪声输入级和32位 A-D转换器,体现了 Keithley 的低电平测量专长,能提供通常只有计量级仪器才有的直流精度。特点:14 ppm 1年直流电压精度,60 ppm 1年直流电流精度,24 ppm 1年电阻精度,内部自动校准功能。




可高度灵敏地测量低频信号

高灵敏度可让 DMM7510测量非常低的电压、电流和电阻,并检测微小变化和信号漂移。特点:直流电压灵敏度:10nV,电流灵敏度:1pA,电阻灵敏度:0.1µΩ。



捕获和存储超过2700万个读数

轻松捕获复杂的波形曲线,研究长期稳定性,或记录环境和使用寿命测试数据。 DMM7510的大容量内存缓冲器可实现您的设备的完整配置文件的大量读数存储。特点:标准模式存储:1100万个读数,压缩模式存储:2750万个读数,所有读数都带有时间标记。



对测量结果进行观察、互动和探索

使用图形触摸屏显示器可视化和研究每一个波形。 对于更深入的分析,通过缩放轻松扩展和放大视图。

测量和可视化超低漏电流

低功率组件和设备变得越来越高效。低功率便携式产品的微控制器 (MCU) 和其他组件的睡眠模式漏电流可能只有几十纳安。整个产品的睡眠模式状态漏电流可能为几微安。DMM7510能以1pA分辨率和0.375nA 容限测量1µA睡眠电流。

  • 增强精度模式下的1p电流灵敏度

  • 60ppm读数 + 9ppm范围1年精度(100µA、1mA和10mA范围)


测量所有操作状态中的漏电流

DMM7510具有的范围和采样速率,使其能捕获设备(包括低功率便携式IoT设备)所有操作状态中的负载电流,从睡眠模式到射频传输期间负载电流突发脉冲。

  • 高达1M个样点/秒的采样速度

  • 2750万读取存储

  • 多种触发选项,包括模拟电平、斜率、窗口和数字外部触发器

确定设备功耗

利用 DMM7510的广泛内存和波形显示,可以从捕获漏电流曲线轻松确定设备功耗。 使用水平和垂直光标,可以计算出平均电流,利用此值则可以确定设备的功耗。


缩短测试时间

利用DMM7510的测试脚本处理嵌入式脚本能力,将 DMM7510变为智能控制器。DMM7510具有内置智能,可执行控制程序和控制其他 Keithley 产品。使用 DMM7510和DMM7510控制的其他仪器,消除大量PC通信,这可以帮您节省时间。 这会显著缩短测试执行时间。测试脚本可以将DMM7510转变为一台专门的测量仪器






咨询热线

DMM7510

最大分辨率7.5,连接能力GPIB/USB(TMC)/LAN(LXI)


DMM7510-RACK

最大分辨率7.5,连接能力GPIB/USB(TMC)/LAN(LXI)

DMM7510说明书.pdf
