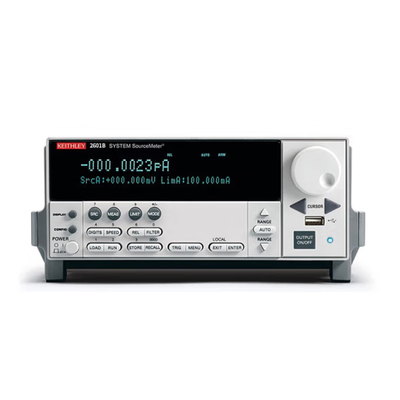

吉时利(Keithley)2600B系列源表

eithley 2600B 系列系统 SMU 仪器是业界标准电流-电压源和测量解决方案,适用于高度自动化生产测试应用。 双通道和单通道型号都紧密集成一个精密电源、真正电流源、数字万用表和具有脉冲生成功能的电子负载。2601B,2602B,2604B,2606B,2611B,2612B,2614B,2634B,2635B,2636B
产品详情
产品参数
产品说明书下载
产品功能与应用
品牌 吉时利(KEITHLEY) 型号 2600B系列


Keithley 2600B 系列系统 SMU 仪器是业界标准电流-电压源和测量解决方案,适用于高度自动化生产测试应用。 双通道和单通道型号都紧密集成一个精密电源、真正电流源、数字万用表和具有脉冲生成功能的电子负载。另外,TSP® 技术可运行完整测试程序,适用于自动化系统应用,TSP-链路®技术允许菊花式链接最多64条通道,适用于大容量并行测试。


完整的生产测试,无需牺牲空间

满足您的所有生产测试需求,在同一空间内有两条完全隔离的宽动态源和测量通道。 每条 40 W 通道提供 6½ 位精确分辨率源,在小于 100 µs 脉冲宽度和设定值的 0.1% 范围内,测量 10 A 到 0.1 fA 和 200 V 到 100 nV。特点:在同一空间内可有 2 条通道,超宽的电压和电流动态范围,高度准确的 100 µs 脉冲可扩展直流生产测试能力。



嵌入式脚本提供无与伦比的生产吞吐量

满足您的所有生产测试需求,在同一空间内有两条完全隔离的宽动态源和测量通道。 每条 40 W 通道提供 6½ 位精确分辨率源,在小于 100 µs 脉冲宽度和设定值的 0.1% 范围内,测量 10 A 到 0.1 fA 和 200 V 到 100 nV。特点:消除与 PC 之间耗时的总线通信,高级数据处理和流量控制,通用型探头/处理程序控制。



系统性能,无主机

TSP-Link® 技术支持扩展多达 64 条通道,支持高速、SMU-per-pin 并行测试(而不使用主机)。 <500 ns 时所有通道同时独立受控。特点:支持 <500 ns 通道间同步,可达 32 条或 64 条独立 SMU 通道,随着测试要求变化轻松重新配置。


适合生产的优秀低电流性能

2635B 和 2636B SMU 在最低 100 pA 范围内提供 0.1 fA、10-16 分辨率,减少超低电平样本检定烦恼,确保生产成功。特点:在最低电流范围内稳定时间快 7 倍,具有市面上的优秀低电流分辨率,直接三芯同轴连接简化了设置。



学习更多, 获得更多

源测量单元教程学习中心将关于 Keithley SMU 和其他产品的大量信息都放在一个方便的位置。 我们提供指向与我们所服务的应用和行业相关的各种内容的链接。



2601B、2602B、2604B系统Sourcemeter SMU 仪器

2601B、2602B 和 2604B系统Sourcemeter SMU 仪器为40W DC / 200W脉冲SMU,支持10A脉冲,3A至100fA和40V 至100nV DC。它们将精密电源、实际电流源、6½位数字万用表、任意波形发生器、脉冲发生器和电子负载的功能结合在一起 – 全部整合至一台紧密集成的仪器中。2601B是单通道型号,其中2602B和2604B是双通道型号。特点:0.015% 基本测量精度,具有6½位分辨率,2604B标价不含TSP-Link、数字I/O和接触检查,后面板Phoenix连接器实现快速信号连接,与 KickStart 软件结合使用。


2611B、2612B、2614B系统Sourcemeter SMU仪器

2611B、2612B和2634B系统 Sourcemeter SMU仪器为30W DC / 200W脉冲SMU,支持10A脉冲,1.5A至100fA和200V至100nV DC。所有2600B SMU均配备吉时利TSP脚本处理和TSP-Link 扩展技术。2611B是单通道型号,其中2612B和2614B是双通道型号。特点:0.015%基本测量精度,具有6½位分辨率,2614B标价不含TSP-Link、数字I/O和接触检查,后面板Phoenix连接器实现快速信号连接,USB 2.0,LXI-C,GPIB,RS-232。



2634B、2635B、2636B系统SourcemeterSMU仪器

2634B、2635B和2636B系统SourcemeterSMU仪器为30W DC/200W Pulse SMU,支持10A脉冲,1.5A至低至0.1fA和200V至100nV DC,是测试非常敏感的低电流半导体设备等的完美之选。2635B是单通道型号,其中2634B和2636B是双通道型号。特点:0.015%基本测量精度,具有6½位分辨率,2634B标价不含TSP-Link、数字I/O和接触检查,1fA测量分辨率,后面板三轴连接器,用于非常低的电流测量,每秒输入高达 20,000 个读数到内存中。


2600B-PM-1 200V 保护模块

带1A电流钳的2600B-PM-1 200V型保护模块是个独立模块,可保护2635B和2636B型免受瞬态过电流情况的损害。适用于存在设备故障或存在可能与1000V电源或SMU仪器的高压输出有关的其他潜在故障的应用。特点:适用于2635B型和2636B型,最大直流电流为100mA,电流钳可防止高达1A的<100μs瞬态电流峰值。






咨询热线


2601B

通道数1,最大电流源/量程10A,最大电压源/量程40V,测量分辨率(电流/电压)100fA / 100nV,电源200 W


2611B

通道数1,最大电流源/量程10A,最大电压源/量程200V,测量分辨率(电流/电压)100fA / 100nV,电源200 W


2604B

通道数2,最大电流源/量程10A,最大电压源/量程40V,测量分辨率(电流/电压)100fA / 100nV,电源200 W


2614B

通道数2,最大电流源/量程10A,最大电压源/量程200V,测量分辨率(电流/电压)100fA / 100nV,电源200 W


2602B

通道数2,最大电流源/量程10A,最大电压源/量程40V,测量分辨率(电流/电压)100fA / 100nV,电源200 W


2612B

通道数2,最大电流源/量程10A,最大电压源/量程200V,测量分辨率(电流/电压)100fA / 100nV,电源200 W


2635B

通道数1,最大电流源/量程10A,最大电压源/量程200V,测量分辨率(电流/电压)0.1fA / 100nV,电源200 W


2634B

通道数2,最大电流源/量程10A,最大电压源/量程200V,测量分辨率(电流/电压)1fA / 100nV,电源200 W


2636B

通道数2,最大电流源/量程10A,最大电压源/量程200V,测量分辨率(电流/电压)0.1fA / 100nV,电源200 W


3D 传感与成像检定

在汽车行业的自动驾驶、游戏和消费品的增强现实以及工业应用的人机界面和机器人技术等诸多应用中,对三维空间中距离和速度测量的需求日益增长。部署 SMU 用于测试广泛用于在 3D 应用中获取深度信息的垂直空腔表面发射激光 (VCSEL)。特点:可编程电流源可达 10 A 和 100 µs,电压和电流测量分辨率为 100 nV 和 0.1 fA,内置 TSP 处理功能可减少 PC 仪器总线通信。





LED 简化的 I/V 检定

2600B 系列 SMU 是业界领先的仪器,用于 LED 直流检定和生产测试。 其可配置为源电流或电压与 0.02% 精度的电压和电流测量结合,满足各种测试需求。此外,其测试脚本处理器 (TSP®) 技术还提供吞吐量优势。特点:可编程电流源可达 10 A 和 100 µs,电压和电流测量分辨率为 100 nV 和 0.1 fA,内置 TSP 处理功能可减少 PC 仪器总线通信。



IDDQ 测试与待机电流测试

吉时利的 2634B/35B/36B 模块采用业界优秀的低电流灵敏度,旨在满足生产环境的吞吐量要求。其是 CMOS 集成电路和电子产品制造商测量静态(待机)电流(又称为漏电或 IDDQ)的理想之选,可检查长时间使用可能导致故障的短路氧化栅极和其他缺陷。特点:0.1 fA 分辨率,稳定时间比竞争产品快 7 倍。




高度同步的多引脚并行测试设备测试

Keithley 2600B 系列系统 SourceMeter® SMU 仪器将堆架式仪器的可扩展性和灵活性与基于主机系统的集成和高吞吐量相结合,使用 TSP 和 TSP-链路技术减少制造活动和测试成本。特点:内置 TSP 处理功能可减少 PC 仪器总线通信,TSP-链路多达 32 台仪器可在 500 ns 内与其他 Keithley TSP 仪器同步。



功率管理设备测试

DC-DC 转换器是一种广泛使用的电子元件,可在调节输出电压的同时将 DC 电源从一种电压电平转换为另一种电压电平。输出为电路提供恒定电压,无论输入电压或负载电流的变化如何。双通道 2600B SMU 和示波器用于测试功率管理设备。特点:双通道 SMU 用于测试输入/输出功率,交流测试包括测量启动时间、纹波、频谱分析和瞬态响应。
