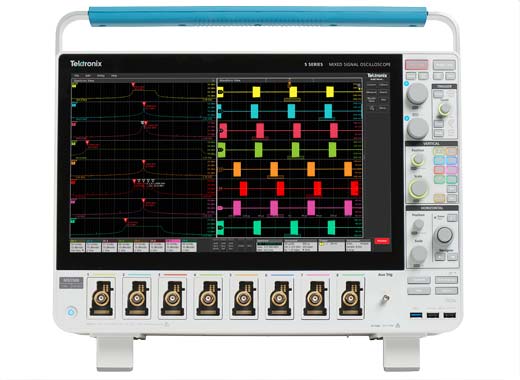

泰克(Tektronix)5系列 B MSO 混合信号示波器

产品详情
产品参数
产品说明书下载
产品功能与应用
产品概述 15.6英寸(396 mm)液晶TFT彩色显示器 宽屏高清显示器(1920 X 1080) 容性(多触点)触摸屏 品牌 泰克
型号 MSO5B

强度(数字)

输入通道

  • 4、6 或 8 个 FlexChannel® 输入

  • 每个 FlexChannel 提供:

    • 一个模拟信号,可以显示为波形视图、频谱视图或同时显示为两者

    • 使用 TLP058 逻辑探头时 8 个数字逻辑输入

带宽(所有模拟通道)

  • 350 MHz、500 MHz、1 GHz、2 GHz(可升级)

采样率(所有模拟/数字通道)

  • 实时:6.25 GS/s

  • 插值:500 GS/s

记录长度(所有模拟/数字通道)

  • 62.5 M 点标配

  • 125、250、500 M 点(选配)1

波形捕获速率

  • >500,000 个波形/秒

垂直分辨率

  • 12 位 ADC

  • 高分辨率模式下高达 16 位

标准触发类型

  • 边沿,脉冲宽度,欠幅,超时,窗函数,逻辑,建立时间和保持时间,上升/下降时间,并行总线,序列,可视触发,视频(可选),射频对时间(可选)

  • 辅助触发 ≤5 VRMS,50Ω,250 MHz (>200 mVpp)(仅边沿触发)

标准分析

  • 光标:波形、V 条、H 条、V&H 条

  • 测量:36

  • 频谱视图频域分析,独立控制频域和时域

  • FastFrameTM:分段内存采集模式,最大触发速率 > 5,000,000 个波形/秒

  • 图:时间趋势、直方图、频谱和相位噪声

  • 数学:基本波形代数、FFT 和高级公式编辑器

  • 搜索: 搜索任何触发标准

  • 抖动:TIE 和相位噪声

选配分析1

  • 高级抖动和眼图分析

  • 用户定义的过滤

  • 高级频谱视图

  • 射频对时间光迹(幅度、频率、相位)

  • 数字电源管理

  • 模板/极限测试

  • 逆变器、电机和驱动器

  • LVDS 调试和分析

  • PAM3 分析

  • 高级功率测量和分析

  • 高级矢量信号分析 (SignalVu-PC)

选配串行总线触发,解码和分析1

  • I2C、SPI、eSPI、I3C, RS-232/422/485/UART、SPMI、SMBus、CAN、CAN FD、LIN、FlexRay、SENT、PSI5、CXPI、汽车以太网、MIPI C-PHY、MIPI D-PHY、USB 2.0、eUSB2、以太网、EtherCAT、音频、MIL-STD-1553、ARINC`429、Spacewire、8B/10B、NRZ、曼彻斯特、SVID、SDLC、1-Wire、MDIO

选配串行一致性测试1

  • 以太网、USB 2.0、汽车以太网、工业以太网

选配内存分析1

  • DDR3 调试、分析和一致性测试

任意/函数发生器1

  • 100 MHz 波形生成

  • 波形类型:任意波形、正弦波、方波、脉冲、锯齿波、三角波、DC 电平、高斯、洛伦兹、指数上升/下降、Sin(x)/x、随机噪声、半正矢曲线、心电图

数字电压表2

  • 4 位 AC RMS、DC 和 DC+AC RMS 电压测量

触发频率计数器2

  • 8 位

显示

  • 15.6 英寸 (396 mm) TFT 彩色

  • 高清 (1920 x 1080) 分辨率

  • 容性(多触点)触摸屏

连接性

  • USB 主控(7 端口),USB 3.0 设备(1 端口),LAN(10/100/1000 Base-T 以太网;符合 LXI 标准),显示器端口,DVI-D,VGA

e*Scope®

  • 使用标准网络浏览器,通过网络连接远程查看和控制示波器

标配探头

  • 每条通道一只 10 MΩ 无源电压探头,<4 pF 容性负载

保修

  • 1 年(标配)

尺寸

  • 309 mm(12.2 英寸)高 x 454 mm(17.9 英寸)宽 x 204 mm(8.0 英寸)深

  • 重量:< 11.4 kg(25 磅)

5 系列 MSO 拥有极具创新的手指开合-滑动-缩放触摸屏用户界面,业内超大的高清显示器,以及 4 个、6 个或 8 个 FlexChannel® 输入,每条通道可以测量一个模拟信号或 8 个数字信号,可以解决当前及未来棘手的挑战。它为性能、分析和整体用户体验设立了新的标准。

绝不会因为通道不够而推迟检验和调试流程!

5 系列 MSO 提供了 4 通道、6 通道和 8 通道型号及 15.6 英寸高清 (1,920 x 1,080) 显示器,可以更好地查看复杂的系统。许多应用如嵌入式系统、三相电电子器件、汽车电子器件、电源设计和 DC 到 DC 功率转换器,都要求观察 4 个以上的模拟信号,检验和表征器件性能,调试极具挑战性的系统问题。

大多数工程师都记得,他们曾调试过特别难的问题,希望更好地查看系统和状态,但使用的示波器只能提供两条或四条模拟通道。使用第二台示波器非常麻烦,需要对准触发点,很难确定两台显示器之间的定时关系,文档管理也是问题。

您可能认为6 和 8 通道示波器的价格会比 4 通道示波器高出 50%或 100%,但您会惊喜地发现,我们的 6 通道示波器只比 4 通道型号贵 ~25% 8 通道示波器只比 4 通道示波器贵 ~67% 。新增的模拟通道可以迅速获得回报,因为您可以按期完成当前项目和未来项目。

型号模拟带宽采样率记录长度模拟通道数字通道数函数发生器输出报价
MSO54B350 MHz - 2 GHz6.25GS/s62.5 M - 500 M4多达 32(可选)

1(选配)

US $18,900
配置和报价
MSO54350 MHz - 2 GHz6.25GS/s62.5 M - 500 M4多达 32(可选)1(选配)US $20,900
配置和报价
MSO56B350 MHz - 2 GHz6.25GS/s62.5 M - 500 M6多达 48(可选)

1(选配)

US $23,400
配置和报价
MSO56350 MHz - 2 GHz6.25 GS/s62.5 M - 500 M6多达 48(可选)

1(选配)

US $25,800
配置和报价
MSO58B350 MHz - 2 GHz6.25GS/s62.5 M - 500 M8多达 64(可选)

1(选配)

US $31,500
配置和报价
MSO58350 MHz - 2 GHz6.25 GS/s62.5 M - 500 M8多达 64(可选)1(选配)US $34,500
配置和报价
