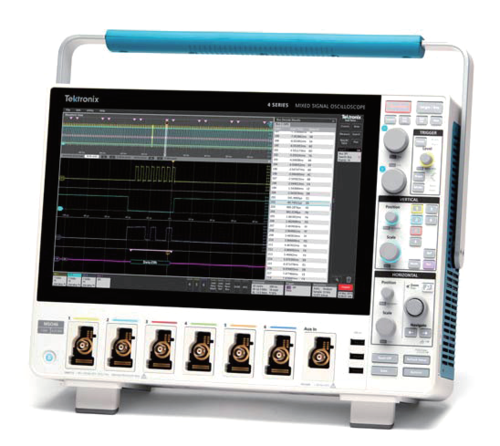

泰克(Tektronix) MSO4系列4通道6通道12bit ADC混合信号示波器 MSO44/MSO46

产品详情
产品参数
产品说明书下载
产品功能与应用
品牌 泰克





测试小信号时,

如何获得更高测试精度?

体验泰克4 系列MSO 示波器12bit ADC 带来高精度测试

泰克公司新4 系,5 系,6 系示波器采用硬件12bitADC 倾力打造无与伦比的垂直分辨率,帮助您准确捕获微小信号。

12bit 示波器成为“芯”趋势

电源设计工程师,面临着更多微小信号测试的场景。

纹波测试

随着电力电子技术发展及应用,很多电源纹波已经变得很小,尤其是板级设计电源轨纹波测试从几十mV到现在的十几mV 甚至几个mV,传统的8bit 示波器已经不能满足测试需求。

观察宽幅瞬态信号上叠加的信号细节

比如统调试中,工程师会比较关注开关边沿的震荡信号,这需要示波器在保证垂直方向满足大量程的情况下,同时具备足够的分辨率保证能够捕捉到窄幅震荡信号的细节。

图1. 利用8bit 和12bit 示波器测试开关管导通信号

图3  显示的是用不同垂直分辨率的示波器测试同一个开关电路开关导通瞬间震荡波形的对比。为测试完整的波形,需要对示波器设定选择一个较大的量程;同时工程师需要对边沿的震荡放大以对细节进行观测。

图2. MDO4000C 示波器(8bit) 测试结果


图3. 全新4 系列MSO 示波器(12bit)测试结果

图2 和图3 是这两台示波器在同样设置条件下(250MSa/s 采样率,10k 样点,2V 每格) 实际测试结果。可以看到MDO4000C 示波器(8bit) 测试结果,因为其垂直分辨率的限制,放大后出现明显的量化台阶,基本无法进行分析;而泰克全新4 系列MSO 示波器(12bit) 捕获的波形,放大后仍然能够准确复现震荡信号的细节。

示波器12bitADC 已经成为测试行业的趋势,泰克新一代12bit 示波器大大增加了工程师的测试信心,也为工程师提供了准确测试高速信号的方法。
