泰克(Tektronix)DPO5000B系列数字示波器

DPO5034B/DPO5054B/DPO5104B/DPO5204B
产品详情
产品参数
产品说明书下载
产品功能与应用
品牌 泰克 型号 DPO5000B系列

(戳下方图片进入泰克官方专卖店抢购>>) ↓

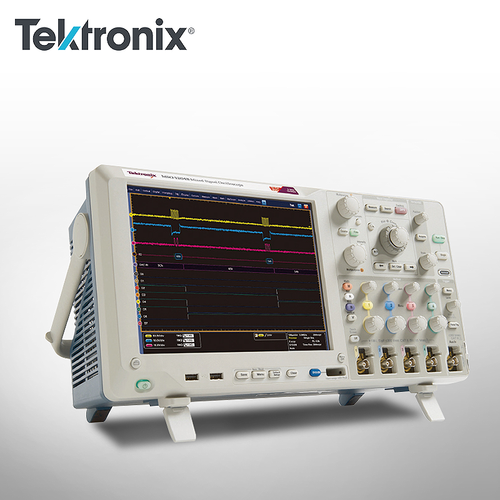

泰克(Tektronix)MSO/DPO5000B系列 混合信号示波器/数字荧光示波器

MSO/DPO5000B 系列示波器为调试和验证复杂系统的工程师专门设计,可提供出色的信号完整性以及高级分析和数学功能,满足您的工作台和实验室的需要。 MSO 型号包括 16 条数字定时通道,所有型号的配置均可解码常见的串行协议,方便您全面了解您的系统。 此外,您可以在示波器上运行基于 Windows® 的分析软件。


示波器,泰克示波器,混合信号示波器,数字荧光示波器


MSO/DPO5000B系列 混合信号示波器/数字荧光示波器 高级信号测量和分析

标准分析工具包括 53 种自动测量、测量统计、直方图、极限测试、高级波形数学、用户可定义的滤波器并支持自定义 MATLAB 和 .NET 数学插件。 高级抖动和眼图分析等可选应用和宽带射频分析可帮您扩展功能,同时可视触发还支持图形触发定义。


MSO/DPO5000B系列 混合信号示波器/数字荧光示波器 特点


  • 使用广泛的标准测量工具检定信号参数

  • 高级抖动和定时分析可检定信号完整性问题以及信号源

  • SignalVu 软件可提供宽带频谱分析和测量功能,以及音频、调制、射频脉冲和稳定时间选件

  • TekScope Anywhere TM 软件支持离线测量和分析



示波器,泰克示波器,混合信号示波器,数字荧光示波器


MSO/DPO5000B系列 混合信号示波器/数字荧光示波器 串行分析和一致性测试,正确完成

对于低中速总线,使用协议解码和串行触发选项来简化高级系统设计调试和验证。 使用自动一致性测试确保中速串行总线的互操作性。


MSO/DPO5000B系列 混合信号示波器/数字荧光示波器 特点


  • 协议解码以及串行触发和分析选件,适用于 I 2 C、SPI、RS-232/422/485/UART、USB 2.0、以太网、MIL-STD-1553B、CAN、LIN 和 FlexRay

  • 自动一致性测试软件包,适用于 USB 2.0、以太网、HSIC、MOST 和 BroadR-Reach



示波器,泰克示波器,混合信号示波器,数字荧光示波器


MSO/DPO5000B系列 混合信号示波器/数字荧光示波器 自动功率测量

如今的高效功率转换器的每瓦特输出需要的输入功率更低,但它们在电源测量方面也要求更高。 自动功率测量可确保简单、可重复的结果,用于验证和优化电源电路性能。


MSO/DPO5000B系列 混合信号示波器/数字荧光示波器 特点


  • MOSFET 开关损耗和安全作业区分析

  • IEC61000-3-2 预一致性的功率因数和谐波测量

  • 电路内电感器和变压器损耗测量

  • USB2.0 电池充电器技术规范 v1.1 和 IEC 62684 的 USB 电源适配器一致性测试



示波器,泰克示波器,混合信号示波器,数字荧光示波器


MSO/DPO5000B系列 混合信号示波器/数字荧光示波器 业内最佳探头。 标准。

作为测量信号路径中的关键元件,探头不容忽视。 购买 MSO/DPO5000B 系列示波器时,您还可免费获得业内最佳无源探头。 由于拥有业内最佳负载 (3.9 pF) 和高达 1 GHz 的带宽,TPP 系列探头将成为您日常使用的随身探头。


MSO/DPO5000B系列 混合信号示波器/数字荧光示波器 特点


  • TPP 系列探头为标配,每条模拟通道一只

  • 3.9 pF 的业内最佳电容性探头负载

  • 500 MHz 或 1 GHz 探头带宽



MSO/DPO5000B系列 混合信号示波器/数字荧光示波器 型号

型号带宽采样率记录长度
模拟通道数字通道
DPO5034B350MHz5GS/s25M点~125M点4
DPO5054B500MHz5GS/s25M点~125M点4
MSO5034B350MHz5GS/s25M点~125M点416
MSO5054B500MHz5GS/s25M点~125M点416
DPO5104B1GHz5GS/s~10GS/s25M点~125M点4
DPO5204B2GHz5GS/s~10GS/s25M点~125M点4
MSO5104B1GHz5GS/s~10GS/s25M点~125M点416
MSO5204B2GHz5GS/s~10GS/s25M点~125M点416



                     泰克(Tektronix) MSO5系列 混合信号示波器参数

泰克(Tektronix) MSO5系列 混合信号示波器5b03c3bfNd61584dd.jpg




Tektronix/泰克 MSO5系列示波器3选通道加速检验和调速时间。

Tektronix/泰克 MSO5系列示波器3选通道加速检验和调速时间。

Tektronix/泰克 MSO5系列示波器FlexCHannel 增加灵活性拓展查看能力

Tektronix/泰克 MSO5系列示波器FlexCHannel 增加灵活性拓展查看能力

Tektronix/泰克 MSO5系列示波器强大的信号查看功能

Tektronix/泰克 MSO5系列示波器强大的信号查看功能

Tektronix/泰克 MSO5系列示波器用户界面便捷易常操作


 Tektronix/泰克 MSO5系列示波器可选择是否采用Widows


Tektronix/泰克 MSO5系列示波器全面分析能力

Tektronix/泰克 MSO5系列示波器全面分析能力
