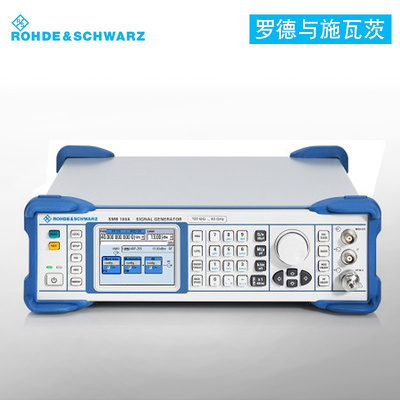

罗德与施瓦茨(R&S) SMB100A射频与微波信号发生器

评论:0
产品详情
产品参数
产品说明书下载
产品功能与应用

罗德与施瓦茨(R&S) SMB100A射频与微波信号发生器 产品简介:

SMB100A是R&S倾力打造的一款卓越的中档模拟射频/微波信号发生器。R&S®SMB100A具有极高的输出信号质量和功率,加上小巧的外形,以及重量轻,使之成为用途广泛的理想测量仪器。因此,R&S®SMB100A 是用于产品开发、生产、服务的理想工具。简而言之,哪里需要模拟射频/微波信号,哪里就需要它。


信号发生器,微波信号发生器,射频与微波信号发生器,罗德与施瓦茨射频与微波信号发生器


罗德与施瓦茨(R&S) SMB100A信号发生器 产品主要特点:

  • 灵活的频率范围 9 kHz~6GHz 或100kHz~40GHz

  • 极佳的频谱纯度,1 GHz相位噪声仅为-128 dBc/Hz@20 kHz offset

  • 高功率输出到+27dBm

  • 极宽的输出功率范围,输出功率从-145 dBm 到+25 dBm

  • 极短的设置时间,列表模式下小于1 ms

  • 极佳的输出电平精度和电平重复性

  • 标配所有的模拟调制功能(AM/FM/PhiM)

  • 极佳的脉冲调制质量,最小脉宽10 ns,开关比高达90 dB

  • 可选配高性能的脉冲串功能

  • 独有的立体声/RDS编码器,方便测试FM立体声/RDS设备

  • 标配频率列表模式、电子衰减器和过压保护器

  • 支持输出功率自校准(需要NRP-Z系列功率探头)

  • L inux操作系统,支持Web进行远程控制

  • 接口丰富,标配USB/LAN/GPIB等接口

  • 便捷的图形化操作界面,独有的在线帮助功能

  • 适应恶劣的野外环境,即使在4600米海拔或者0~55摄氏度条件下也能可靠工作



信号发生器,微波信号发生器,射频与微波信号发生器,罗德与施瓦茨射频与微波信号发生器


罗德与施瓦茨(R&S) SMB100A信号发生器应用领域:
    • 无线接收机灵敏度和非线性测试
    • 放大器等射频模块的测试
    • 替代系统本振或者晶振
    • 脉冲雷达系统测试
    • F M立体声/RDS设备测试
    • 电磁抗扰度(EMS)测试激励源



频率

频率范围

R&S®SMB-B112/R&S®SMB-B112L

100 kHz 至12.75 GHz


R&S®SMB-B120/R&S®SMB-B120L

100 kHz 至20 GHz


R&S®SMB-B131

100 kHz 至31.8 GHz


R&S®SMB-B140/R&S®SMB-B140L/R&S®SMB-B140N

100 kHz 至40 GHz

设置时间

SCPI模式

< 3 ms


列表模式

< 1 ms

电平

最大输出功率

R&S®SMB-B112/-B112L
1 MHz < f ≤ 12.75 GHz

+18 dBm


R&S®SMB-B120 以及 R&S®SMB-B31,
50 MHz < f ≤ 20 GHz

+16 dBm


R&S®SMB-B120L 以及 R&S®SMB-B31,
100 MHz < f ≤ 20 GHz

+19 dBm


R&S®SMB-B131/-B140/-B140N 以及 R&S®SMB-B32,
50 MHz < f ≤ 40 GHz

+19 dBm


R&S®SMB-B140L 以及 R&S®SMB-B32,
50 MHz < f ≤ 40 GHz

+16 dBm

最小指定输出功率

R&S®SMB-B112/-B131/-B140/-B140N

-120 dBm


R&S®SMB-B112L

-5 dBm


R&S®SMB-B120L/-B140L

0 dBm

设置时间
(无需转换机械衰减器)

SCPI   模式

< 2.5 ms


列表模式

< 1 ms

频谱纯度

SSB   相位噪声

f = 1 GHz,载波偏移 = 20 kHz,
1 Hz 测量带宽

< –122 dBc
典型值 –128 dBc


f = 10 GHz,载波偏移 = 20 kHz,
1 Hz 测量带宽

< –102 dBc
典型值 –108 dBc

谐波

R&S®SMB-B112/-B112L

1 MHz < f ≤ 6 GHz;电平 ≤13 dBm 1)
f > 6 GHz;电平 ≤10 dBm 1)

< –30 dBc

R&S®SMB-B120/-B120L/-B131/-B140/ -B140N/-B140L

标配;电平 ≤ 8 dBm 1)



f > 1 MHz

< –30 dBc


带 R&S®SMB-B25/-B26 低谐波选件,低谐波滤波器开启,电平 ≤ 10 dBm 1)


1 MHz < f ≤ 150 MHz

< –30 dBc


150 MHz < f ≤ 3 GHz

< –58 dBc


3 GHz < f ≤ 20 GHz

< –50 dBc


f > 20 GHz

< –60 dBc(测量值)

支持的调制模式

调幅


标配

    调幅深度


0% 至 100%

调频/调相


标配

    最大调频偏差

f = 10 GHz

32   MHz

    最大调相偏差

f = 10 GHz

320 rad

脉冲调制

R&S®SMB-K21/-K22 脉冲调制器


    上升/下降时间


< 20 ns,典型值 < 5 ns

    开关比


> 80 dB

    脉冲发生器输出的
最小脉宽


10 ns

连接性

远程控制


GPIB IEEE-488.2
以太网 (TCP/IP),
USB

外围设备


USB

1) 或最大指定输出功率(取较低者)。
