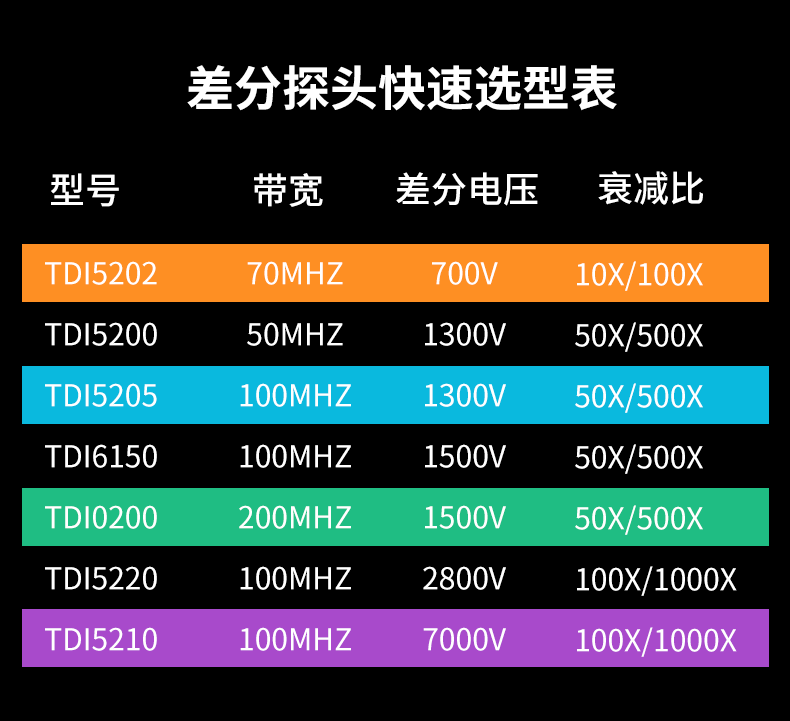

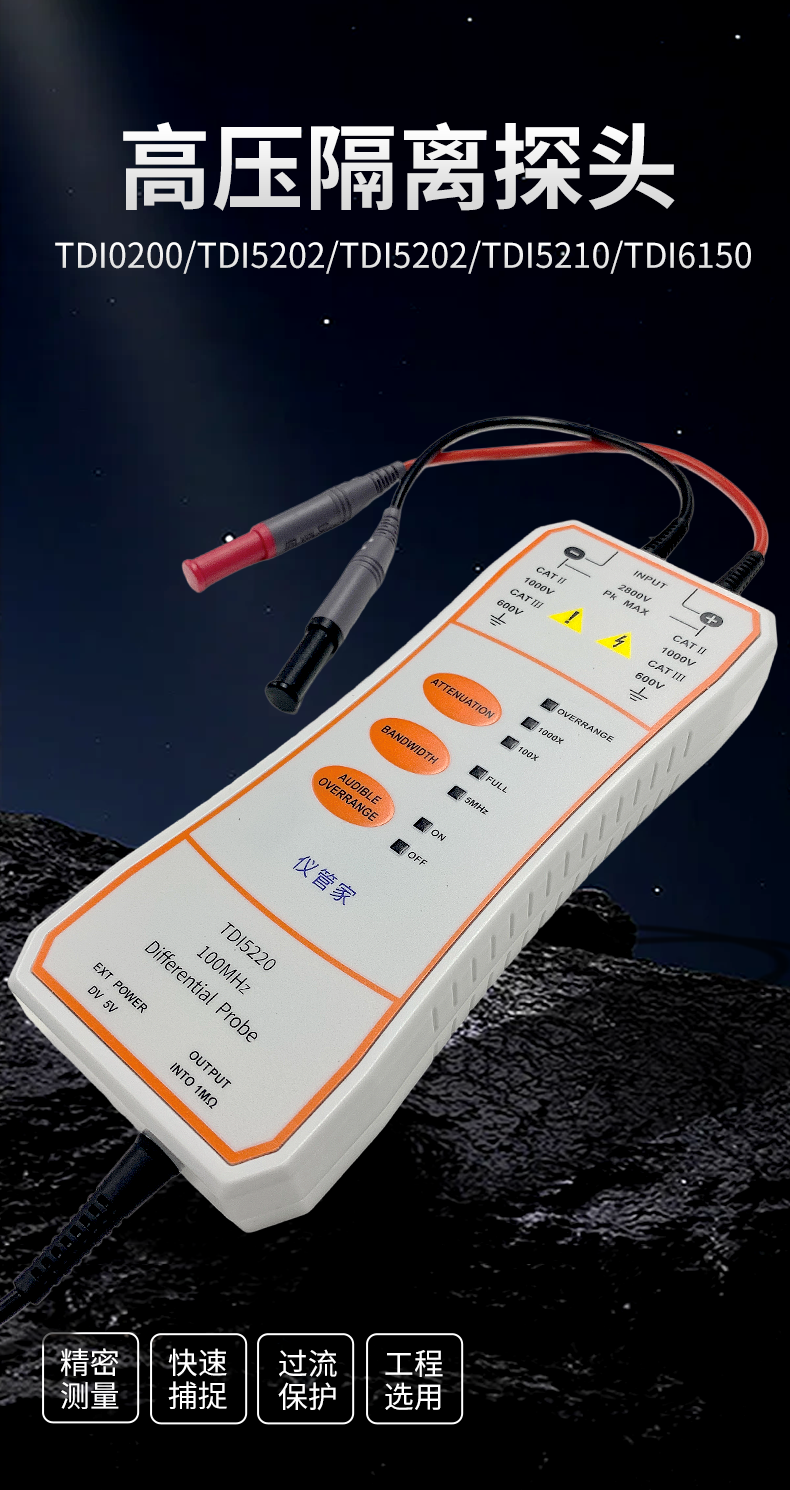

| 品牌 | 仪管家（YGJ） | 型号 | TDI0200,TDI5202,TDI5220,TDI5210,TDI6150 |

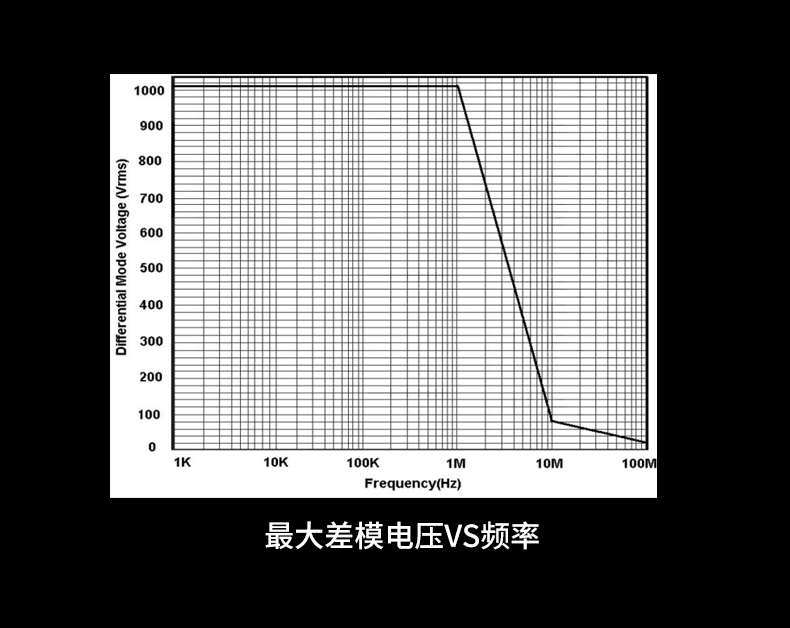

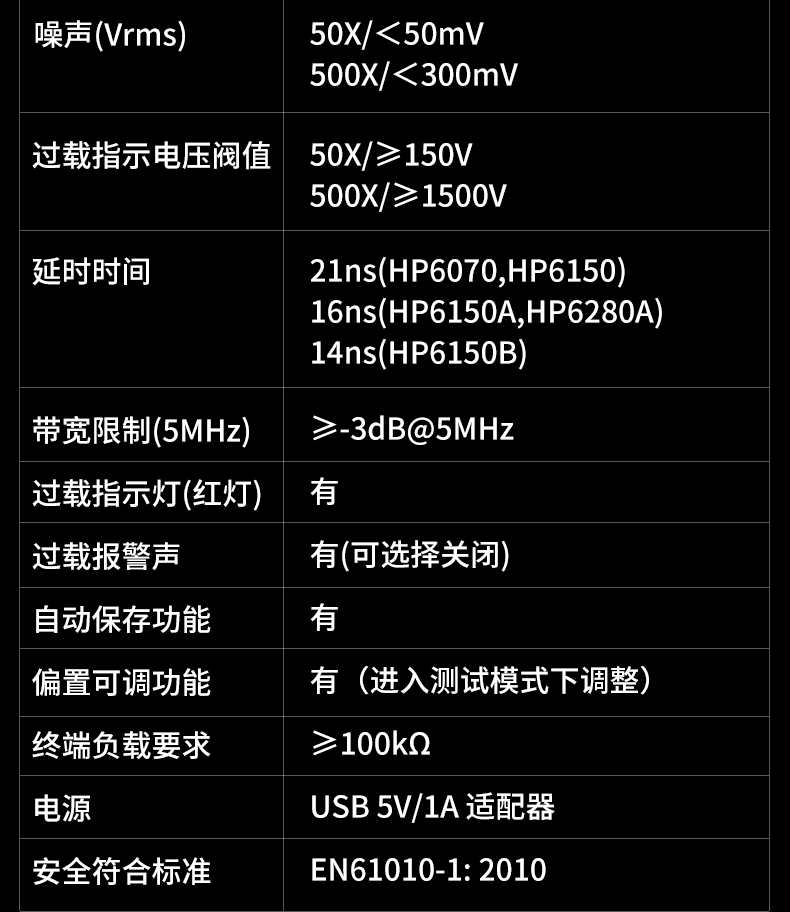

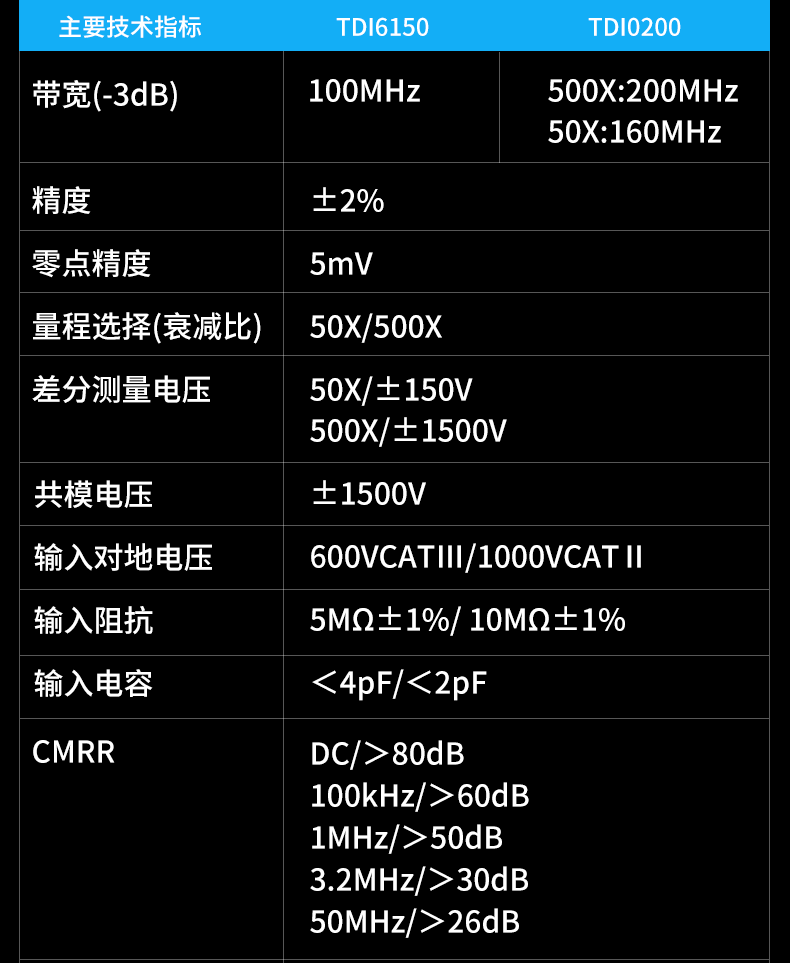

技 术 规 格 | TDI0200 | 带宽(-3dB) | 500X:200MHz ; 50X:160MHz | 精度 | ±2% | 零点精度 | 5mV | 量程选择(衰减比) | 50X/500X | 最大差分测量电压(DC + Peak AC) | 50X：±150V ； 500X：±1500V | 共模电压(DC + Peak AC) | ±1500V | 最大差模电压 VS 频率曲线 | 参考图 1 | 最大输入对地电压（Vrms） | 600VCATⅢ ； 1000VCATⅡ | 输入阻抗 | 单端对地 | 5MΩ±1% | 两输入端 | 10MΩ±1% | 输入电容 | 单端对地 | ＜4pF | 两输入端 | ＜2pF | CMRR | DC | ＞80dB | 100kHz | ＞60dB | 1MHz | ＞50dB | 3.2MHz | ＞30dB | 50MHz | ＞26dB | 噪声(Vrms) | 50X | ＜50mV | 500X | ＜300mV | 过载指示电压阀值 | 50X | ≥150V | 500X | ≥1500V | 延时时间 | 14ns | 带宽限制(5MHz) | ≥-3dB@5MHz | 过载指示灯(红灯) | 有 | 过载报警声 | 有(可选择关闭) | 自动保存功能 | 有 | 偏置可调功能 | 有（进入测试模式下调整） | 终端负载要求 | ≥100kΩ | 电源 | USB 5V/1A 适配器 | 安全符合标准 | EN61010-1: 2010 | EMC 符合标准 | EN61326-1:2013 EN61000-3-2:2006+A1:2009+A2:2009 EN61000-3-3:2013 |

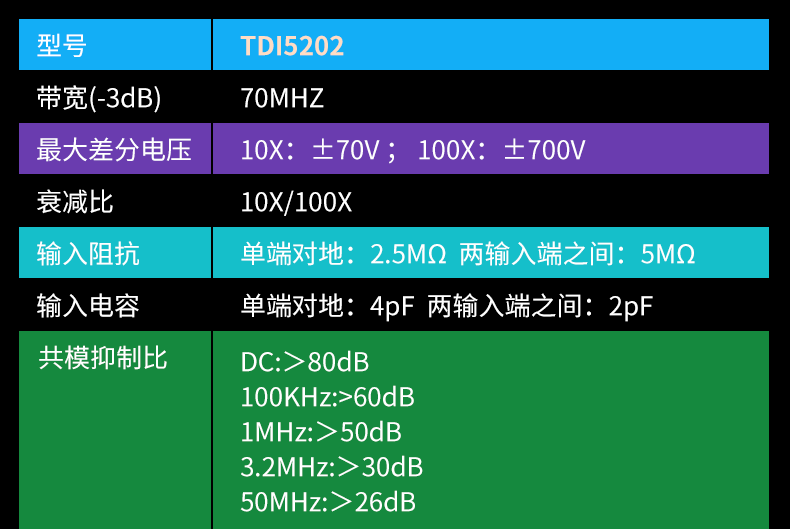

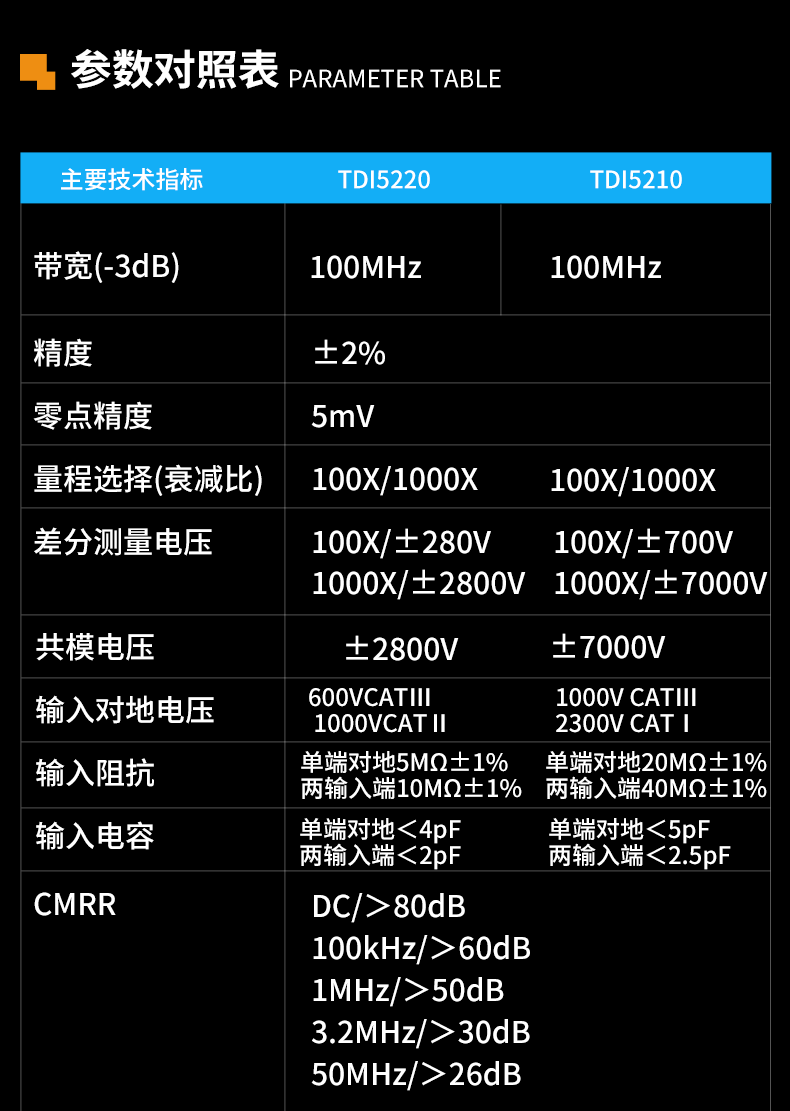

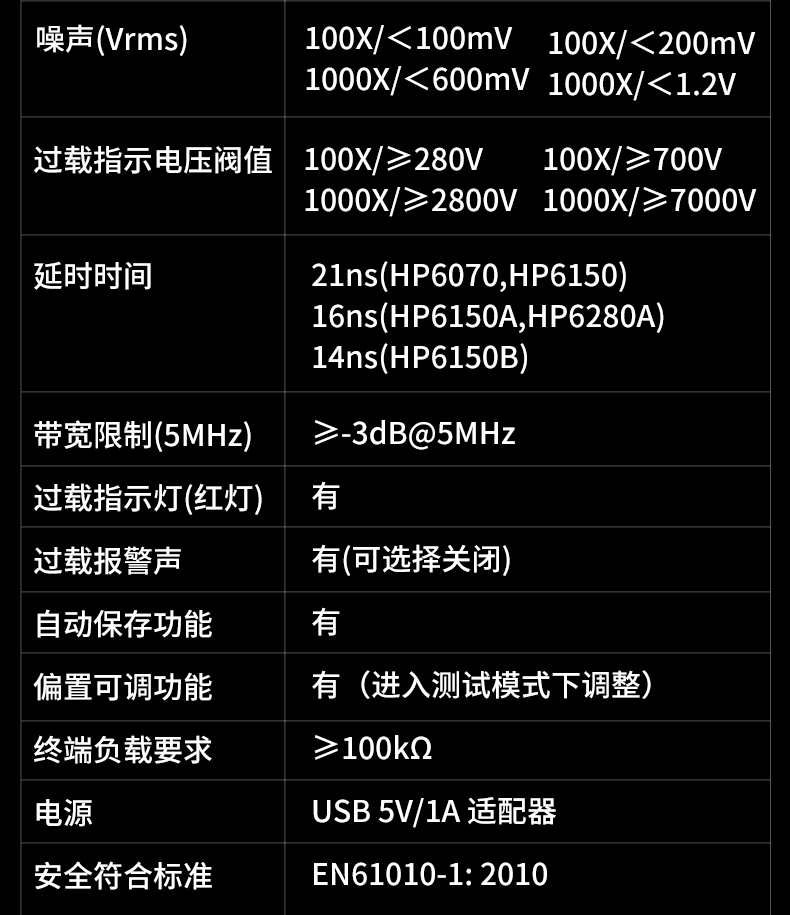

技 术 规 格 | TDI5202 | TDI6150 | TDI5220 | TDI5210 | 带宽(-3dB) | 70MHz | 100MHz | 100MHz | 100MHz | 精度 | ±2% | ±2% | ±2% | ±2% | 零点精度 | 5mV | 5mV | 5mV | 5mV | 量程选择(衰减比) | 10X/100X | 50X/500X | 100X/1000X | 100X/1000X | 最大差分测量电压(DC + Peak AC) | 10X | ±70V | 50X | ±150V | 100X | ±280V | 100X | ±700V | 100X | ±700V | 500X | ±1500V | 1000X | ±2800V | 1000X | ±7000V | 共模电压(DC + Peak AC) | ±700V | ±1500V | ±2800V | ±7000V | 最大输入对地电压（Vrms） | 450V CATⅡ 600V CATⅠ | 600VCATⅢ 1000VCATⅡ | 600VCATⅢ 1000VCATⅡ | 1000V CATⅢ 2300V CATⅠ | 输入阻抗 | 单端对地 | 2.5MΩ±1% | 5MΩ±1% | 5MΩ±1% | 20MΩ±1% | 两输入端 | 5MΩ±1% | 10MΩ±1% | 10MΩ±1% | 40MΩ±1% | 输入电容 | 单端对地 | ＜4pF | ＜4pF | ＜4pF | ＜5pF | 两输入端 | ＜2pF | ＜2pF | ＜2pF | ＜2.5pF | CMRR | DC | ＞80dB | ＞80dB | ＞80dB | ＞80dB | 100kHz | ＞60dB | ＞60dB | ＞60dB | ＞60dB | 1MHz | ＞50dB | ＞50dB | ＞50dB | ＞50dB | 3.2MHz | ＞30dB | ＞30dB | ＞30dB | ＞30dB | 50MHz | ＞26dB | ＞26dB | ＞26dB | ＞26dB | 噪声(Vrms) | 10X | ＜20mV | 50X | ＜50mV | 100X | ＜100mV | 100X | ＜200mV | 100X | ＜120mV | 500X | ＜300mV | 1000X | ＜600mV | 1000X | ＜1.2V | 过载指示电压阀值 | 10X | ≥70V | 50X | ≥150V | 100X | ≥280V | 100X | ≥700V | 100X | ≥700V | 500X | ≥1500V | 1000X | ≥2800V | 1000X | ≥7000V | 延时时间 | 21ns(TDI5202),16ns(TDI6150,TDI5220,TDI5210) | 带宽限制(5MHz) | ≥-3dB@5MHz | 过载指示灯(红灯) | 有 | 过载报警声 | 有(可选择关闭) | 自动保存功能 | 有 | 偏置可调功能 | 有（进入测试模式下调整） | 终端负载要求 | ≥100kΩ | 电源 | USB 5V/1A 适配器 | 安全符合标准 | EN61010-1: 2010 | EMC 符合标准 | EN61326-1:2013 EN61000-3-2:2006+A1:2009+A2:2009 EN61000-3-3:2013 |

|
