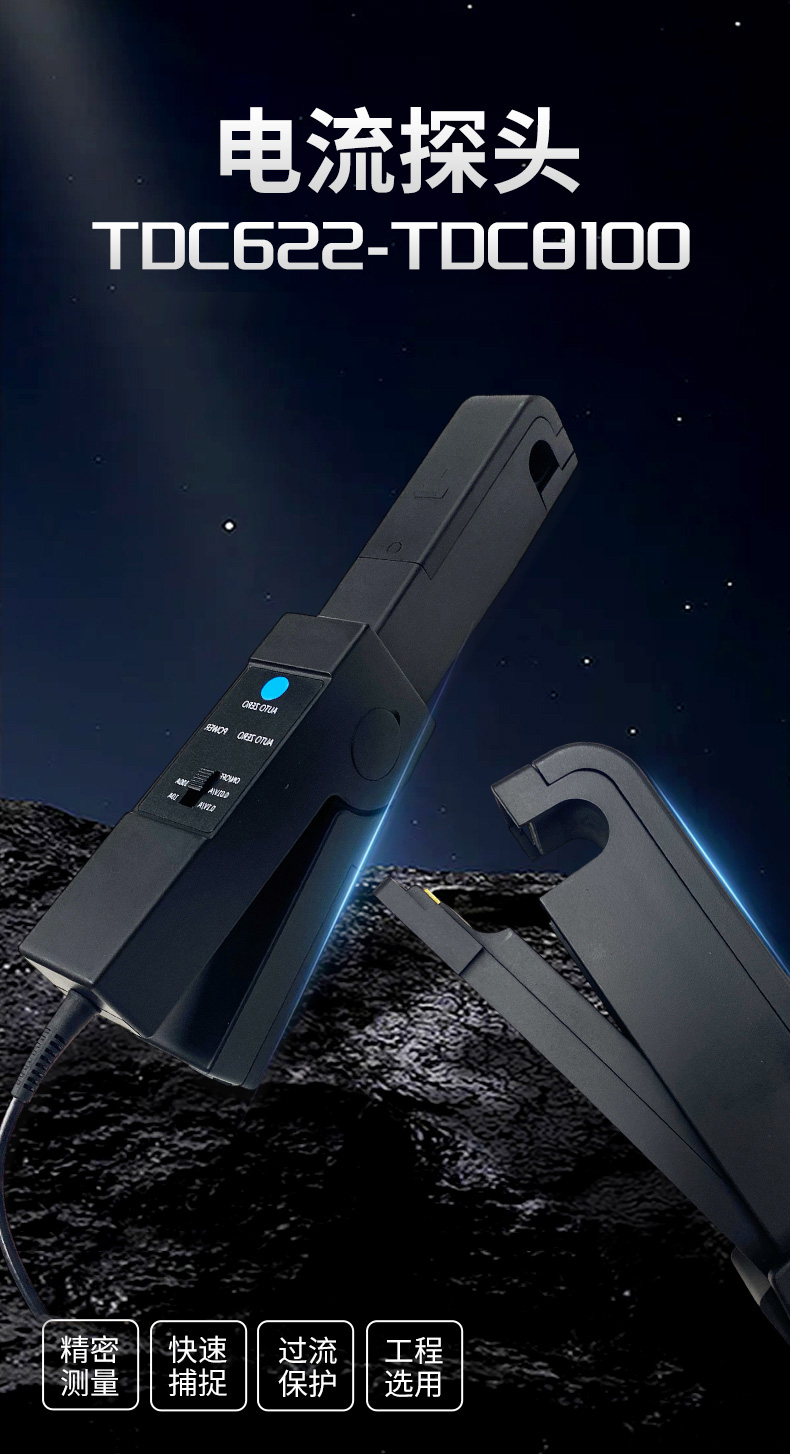

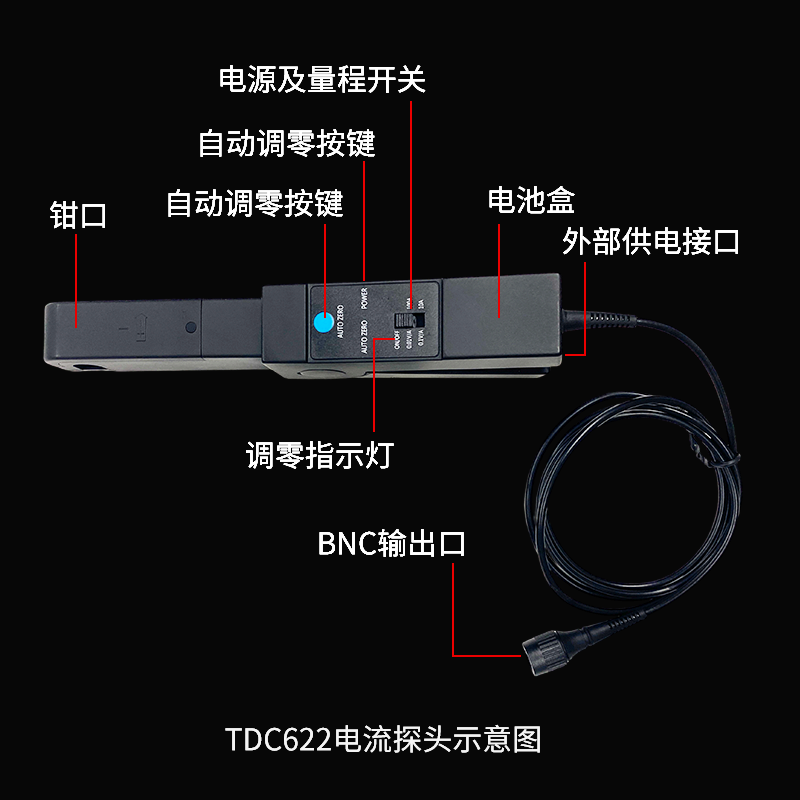

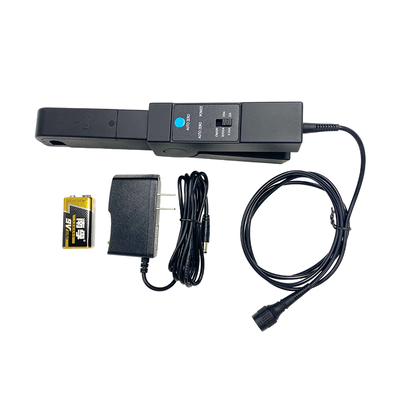

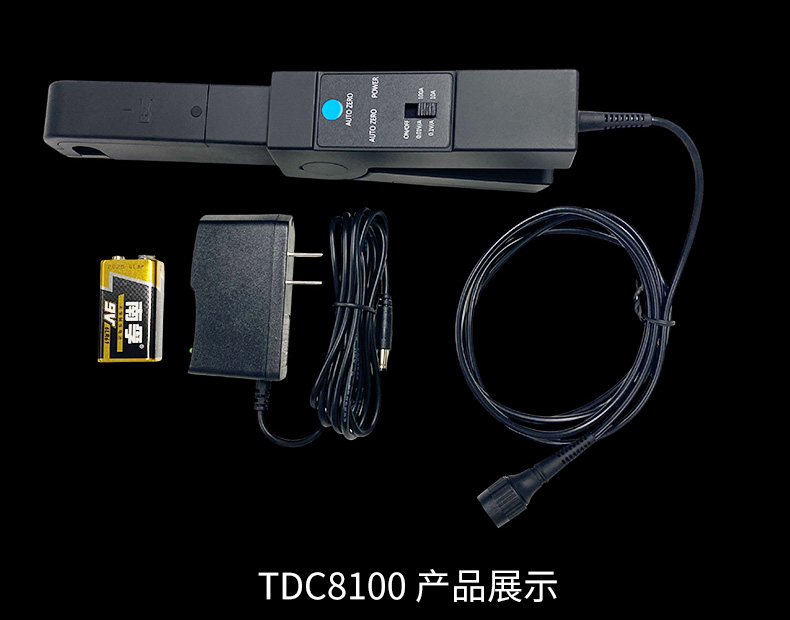

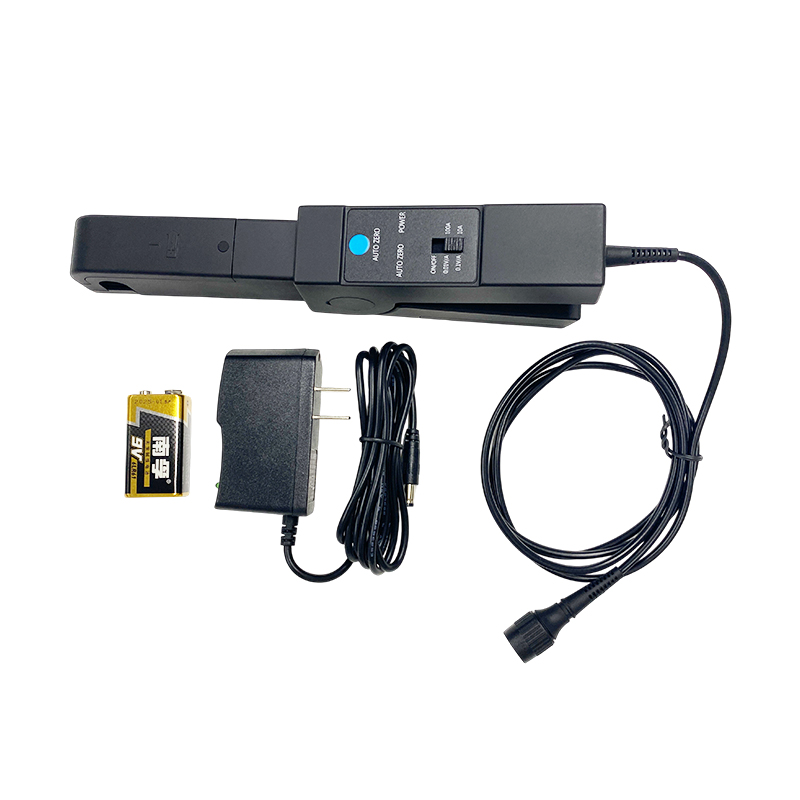

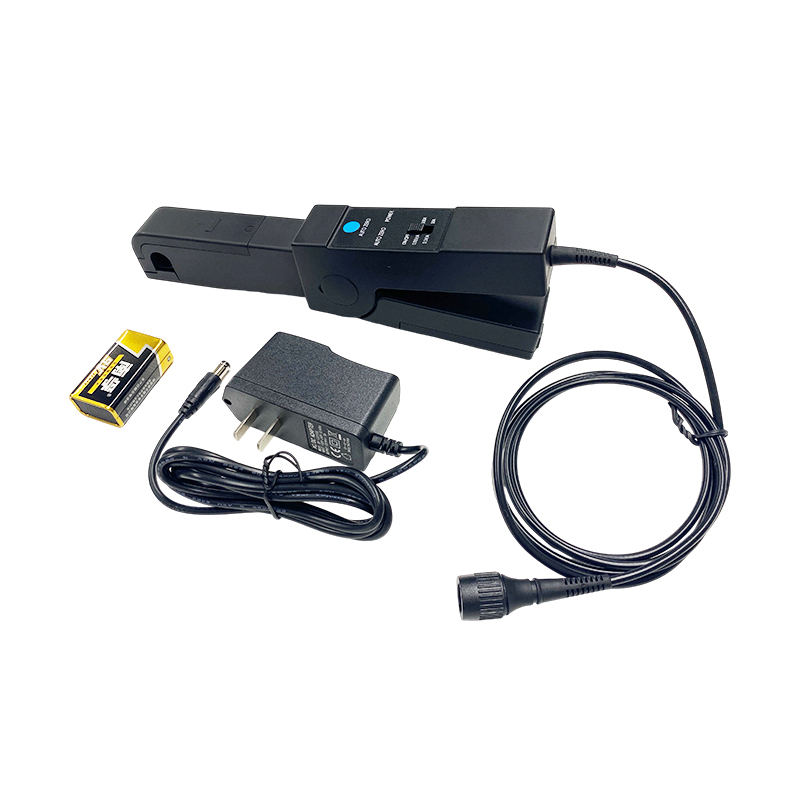

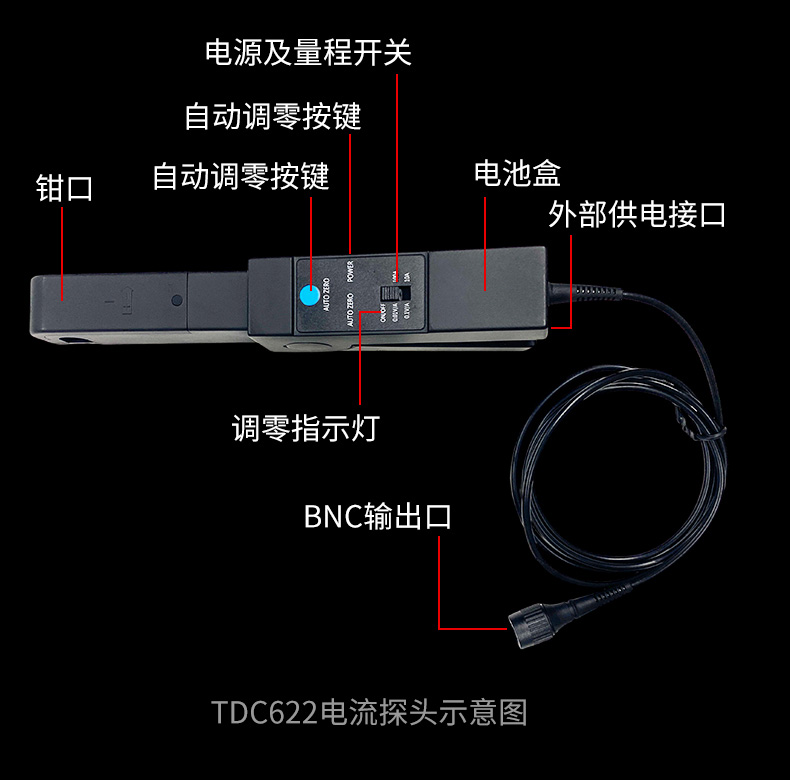

仪管家（YGJ）示波器电流探头TDC622，TDC8100

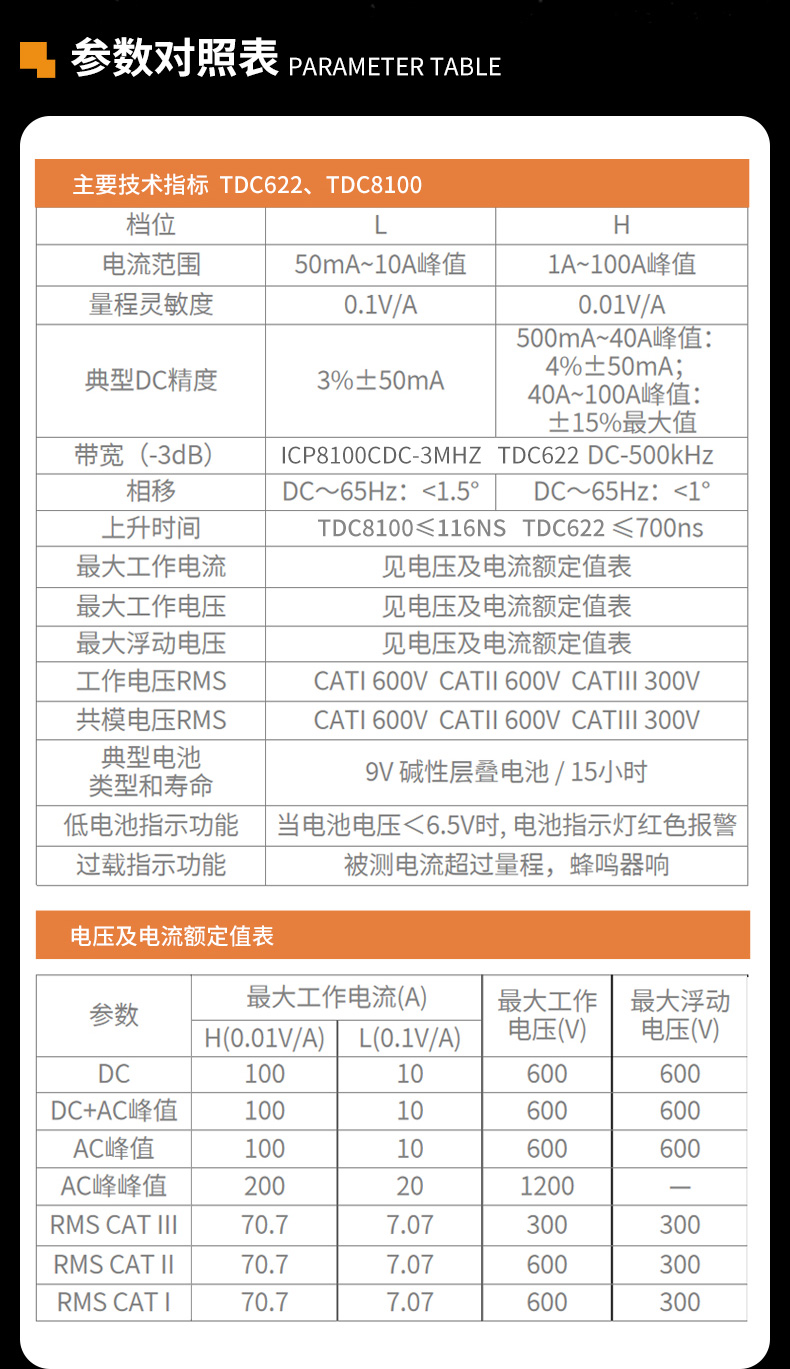

档位

L

H

电流范围

50mA~10A峰值

1A~100A峰值

量程灵敏度

0.1V/A

0.01V/A

典型DC精度

3%±50mA

500mA~40A峰值：4%±50mA；

40A~100A峰值：±15%最大值

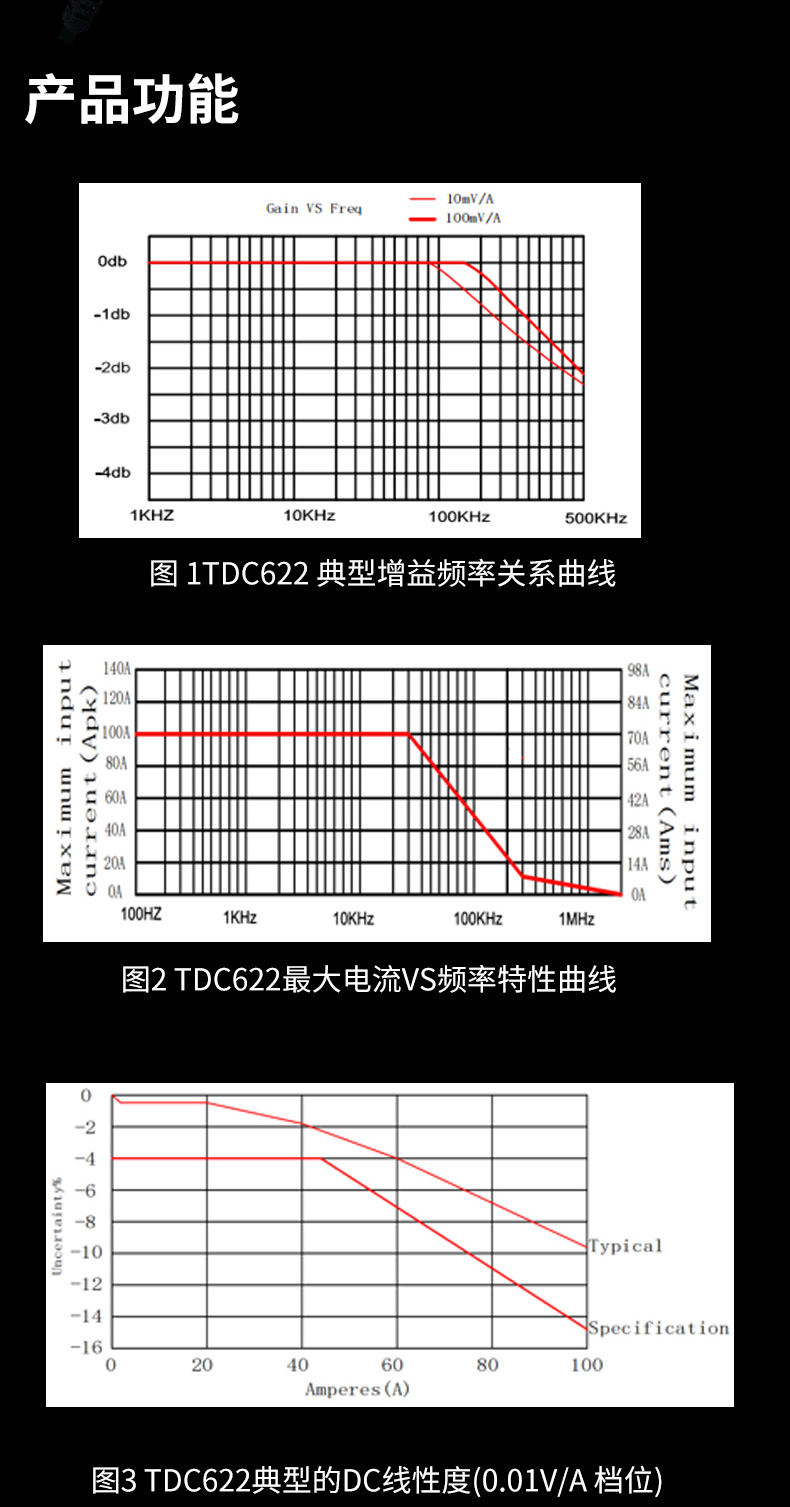

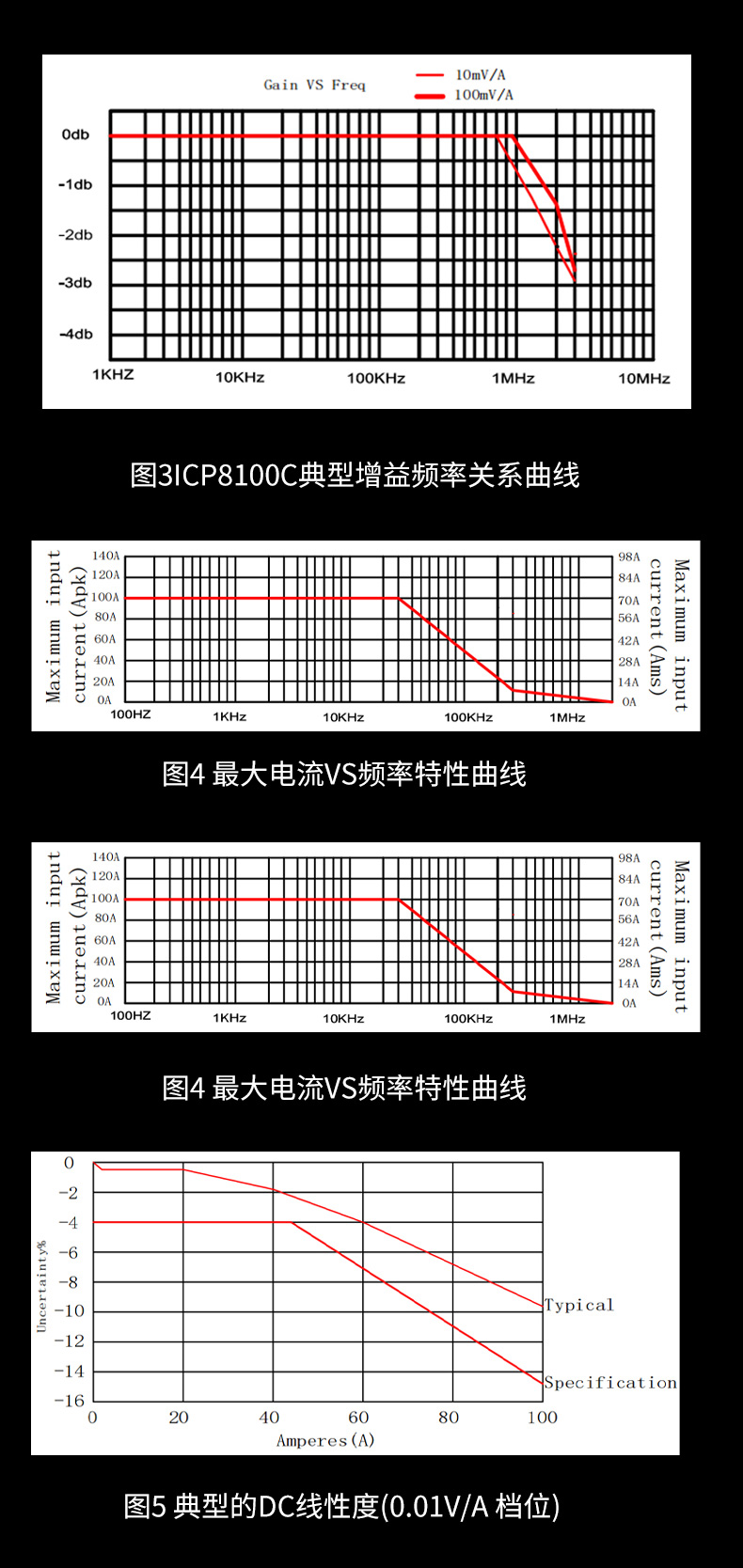

带宽（-3dB）

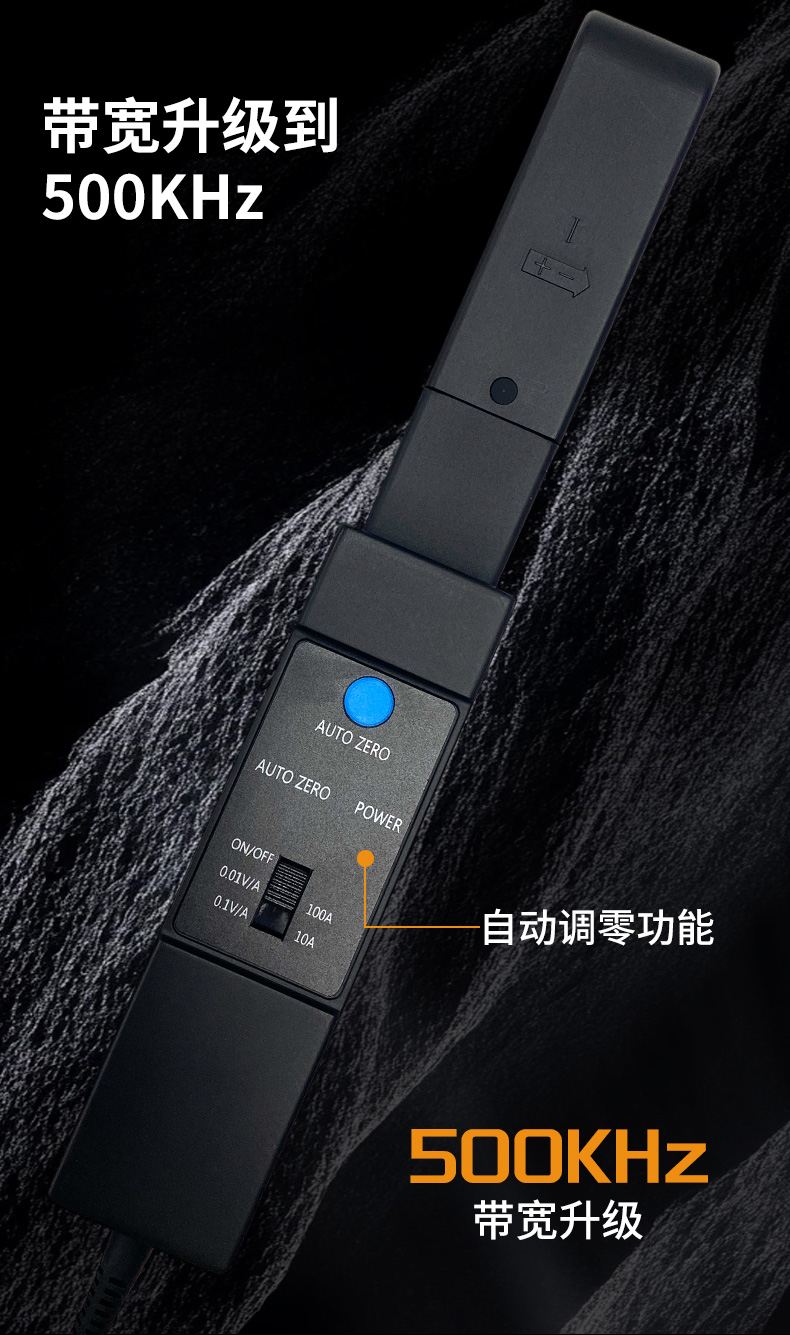

DC-500kHz

相移

DC～65Hz：<1.5°

DC～65Hz：<1°

上升时间

≤700ns

最大工作电流

见电压及电流额定值表

最大工作电压

见电压及电流额定值表

最大浮动电压

见电压及电流额定值表

工作电压RMS

CATI 600V   CATII 600V   CATIII 300V

共模电压RMS

CATI 600V   CATII 600V   CATIII 300V

典型电池

类型和寿命

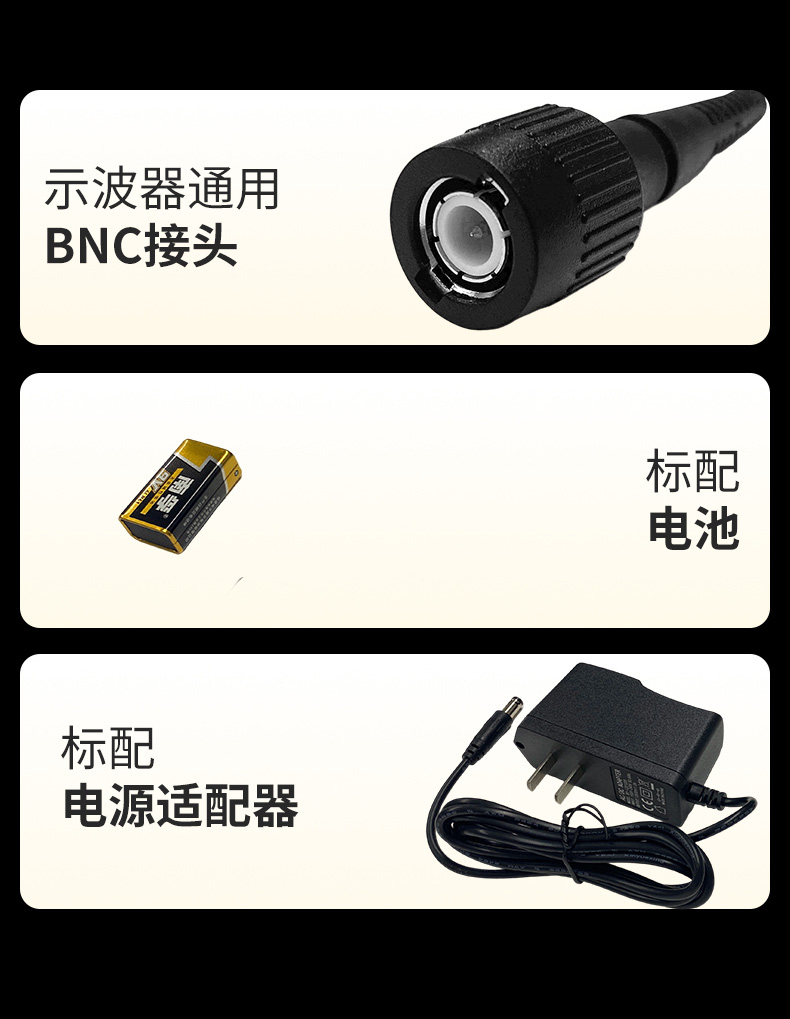

9V 碱性层叠电池 / 15小时

低电池指示功能

当电池电压＜6.5V时, 电池指示灯红色报警

过载指示功能

被测电流超过量程，蜂鸣器响

参数

最大工作电流(A)

最大工作

电压(V)

最大浮动

电压(V)

H(0.01V/A)

L(0.1V/A)

DC

100

10

600

600

DC+AC峰值

100

10

600

600

AC峰值

100

10

600

600

AC峰峰值

200

20

1200

—

RMS CAT III

70.7

7.07

300

300

RMS CAT II

70.7

7.07

600

300

RMS CAT I

70.7

7.07

600

300
