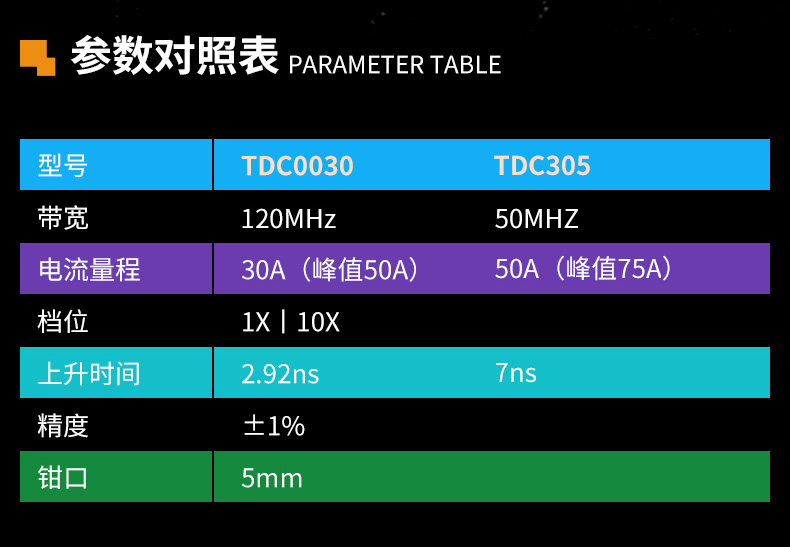

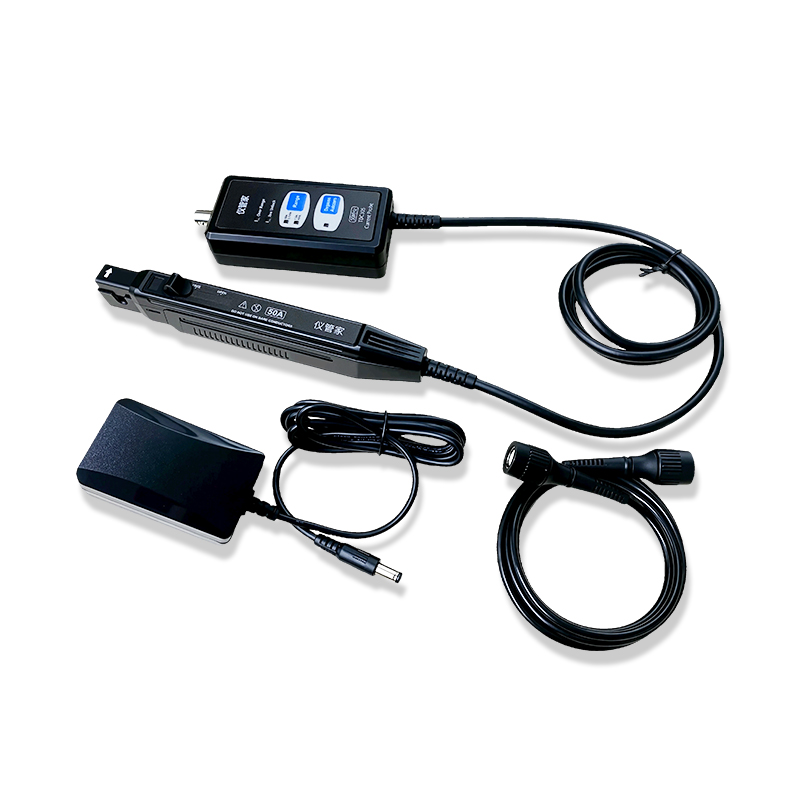

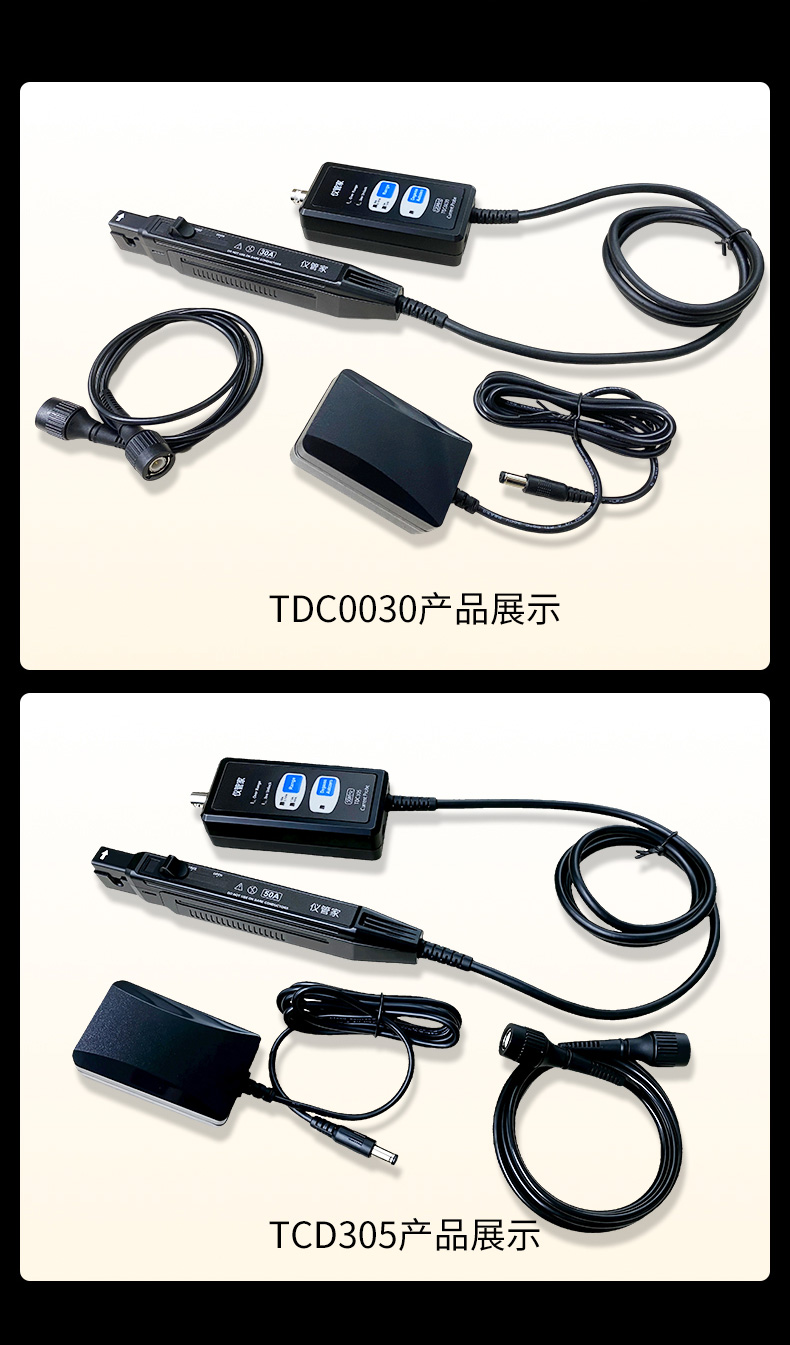

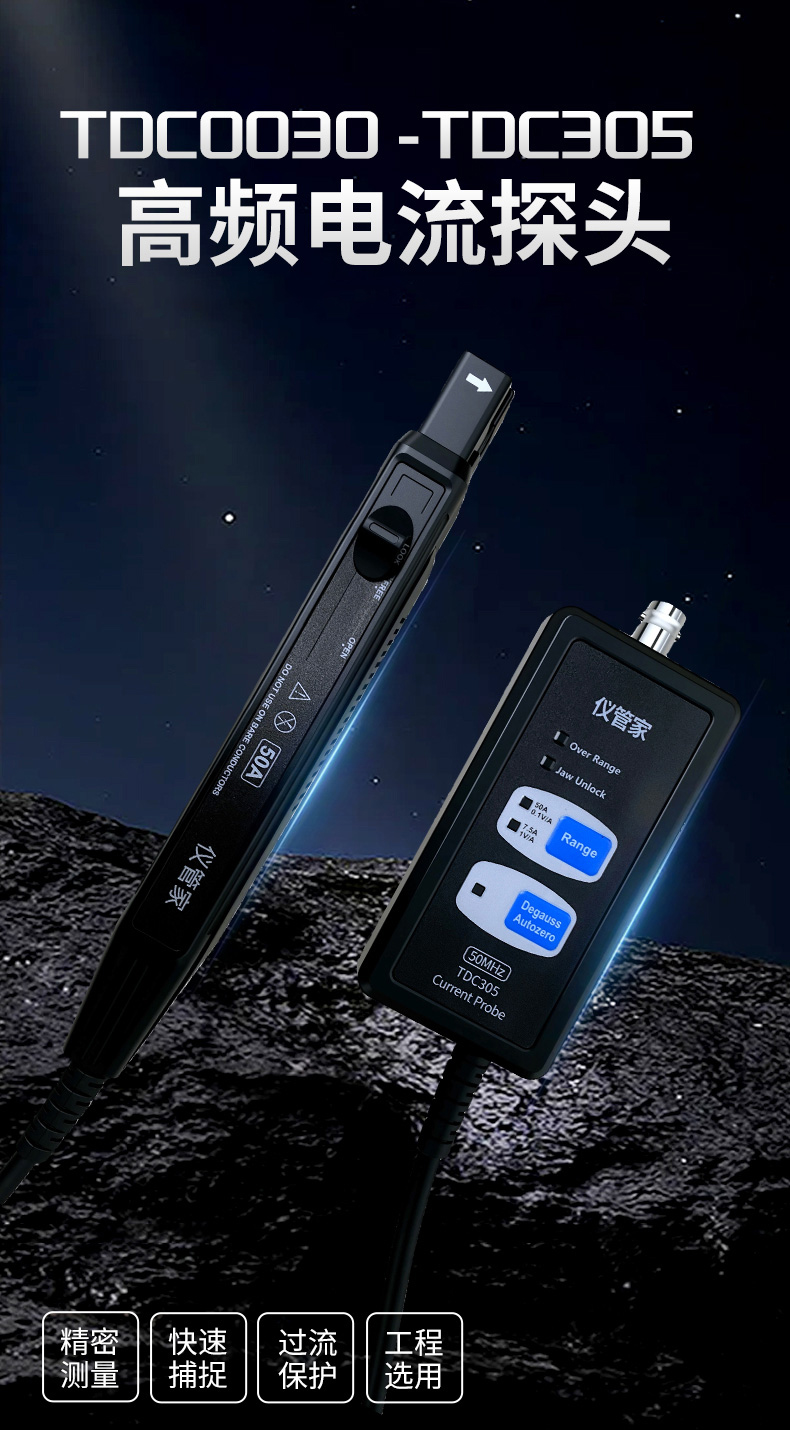

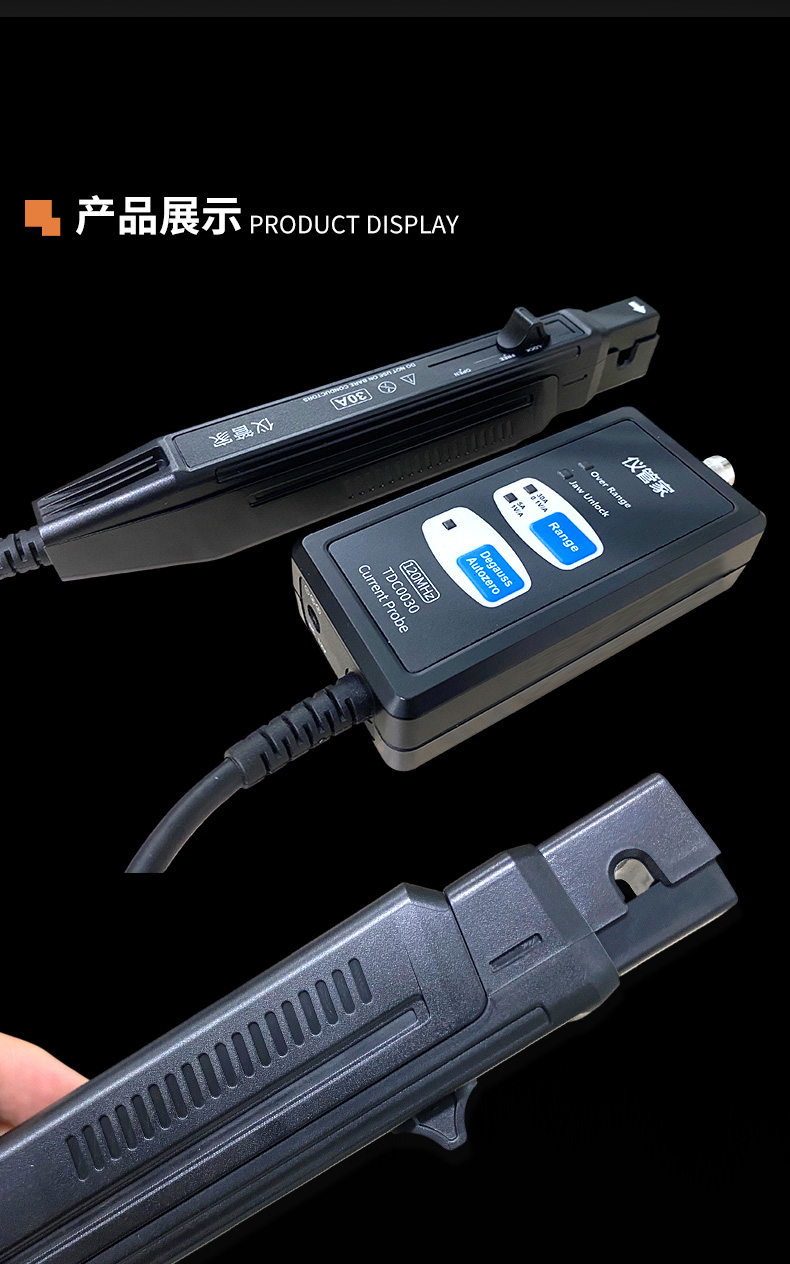

仪管家（YGJ）示波器高频电流探头TDC0030 ，TDC305，30A

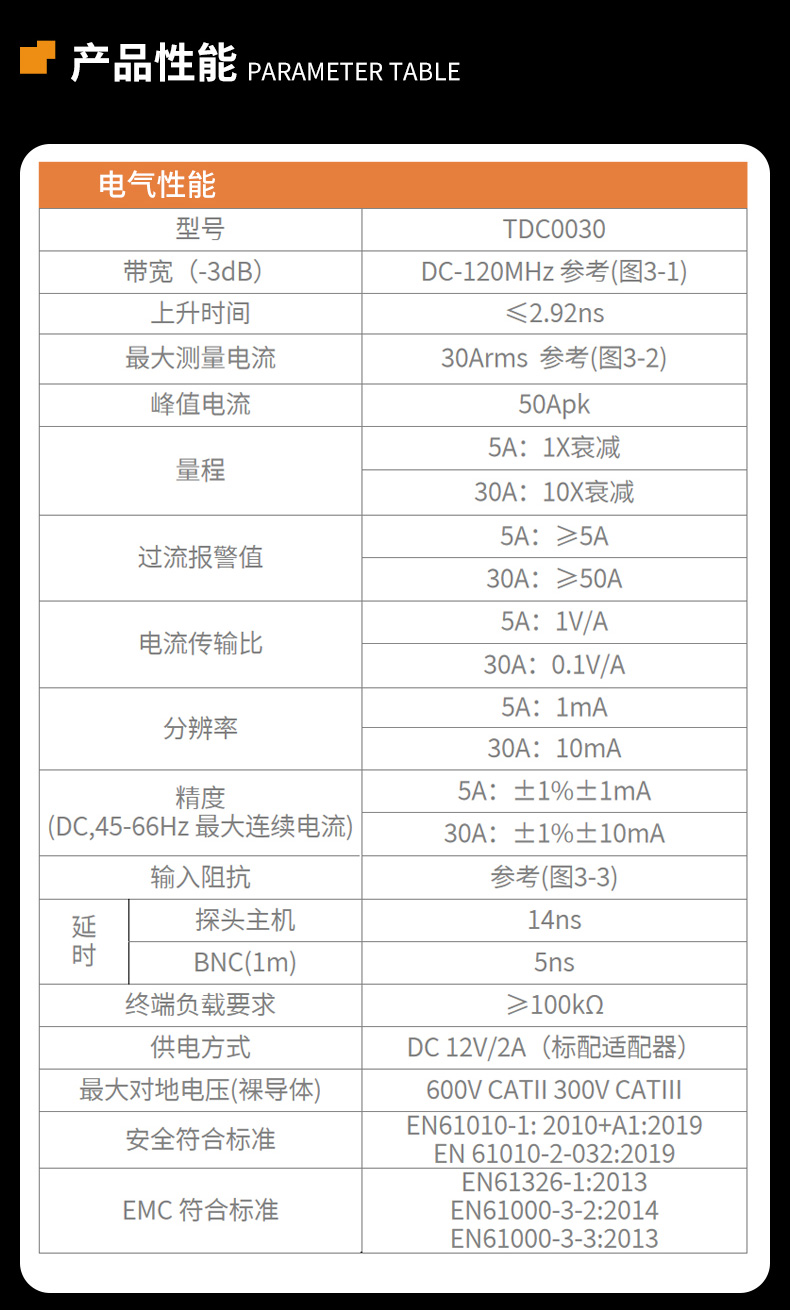

电   气   性   能

型号

TDC0030

带宽（-3dB）

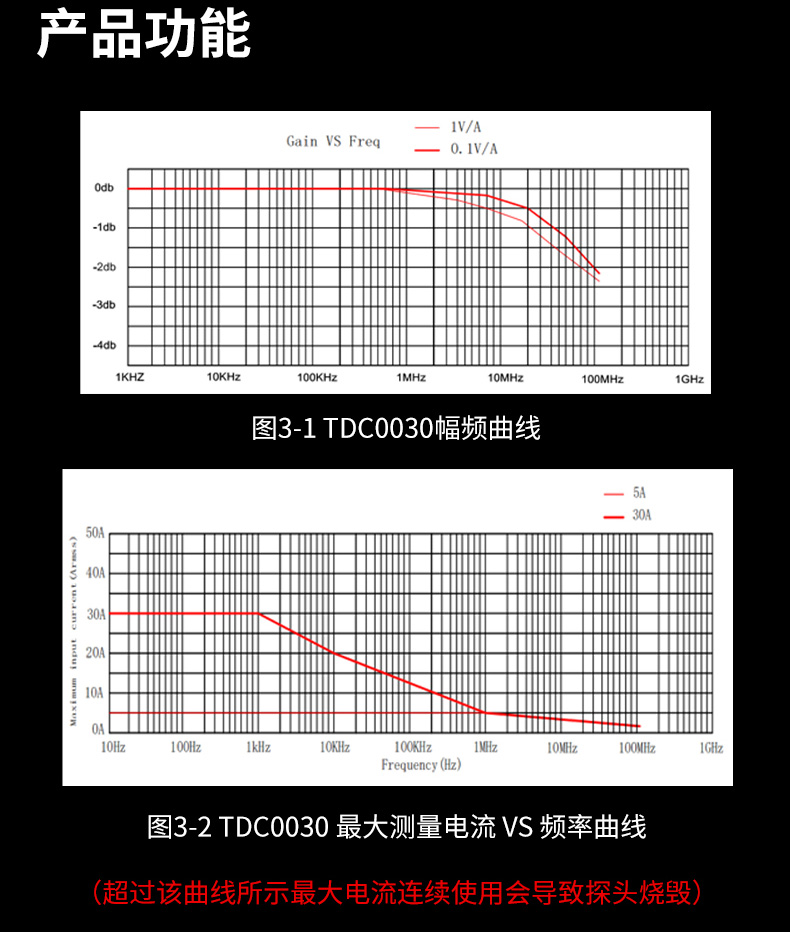

DC-120MHz 参考(图3-1)

上升时间

≤2.92ns

最大测量电流

30Arms   参考(图3-2)

峰值电流

50Apk

量程

5A：1X衰减

30A：10X衰减

过流报警值

5A：≥5A

30A：≥50A

电流传输比

5A：1V/A

30A：0.1V/A

分辨率

5A：1mA

30A：10mA

精度

(DC,45-66Hz 最大连续电流)

5A：±1%±1mA

30A：±1%±10mA

输入阻抗

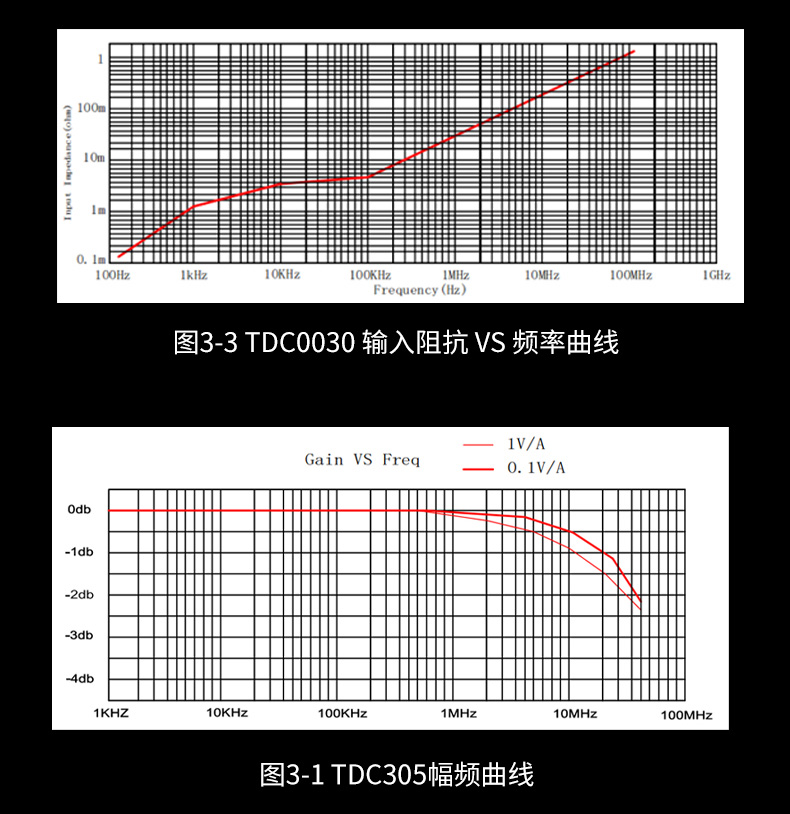

参考(图3-3)

探头主机

14ns

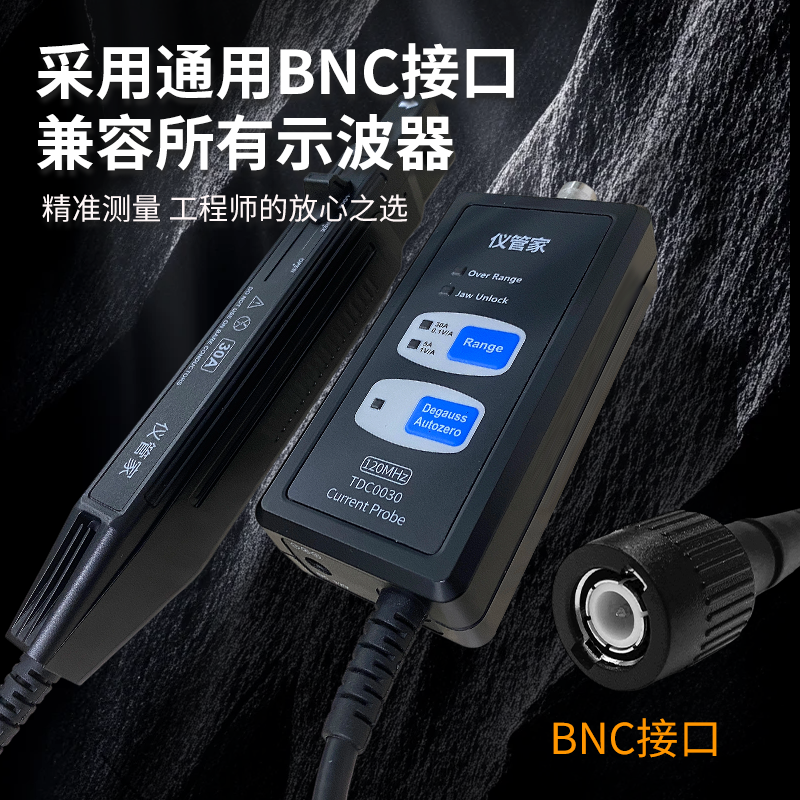

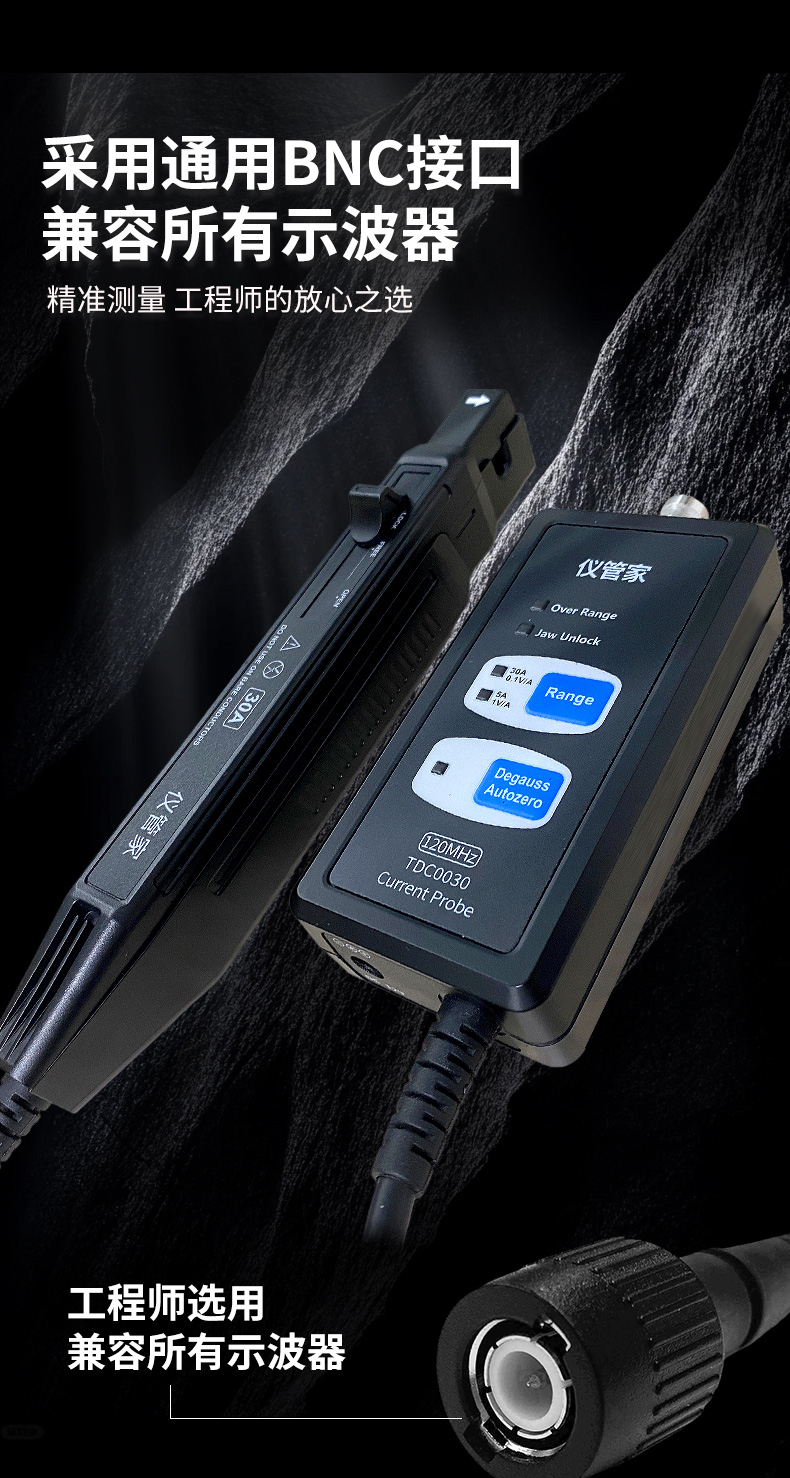

BNC(1m)

5ns

终端负载要求

≥100kΩ

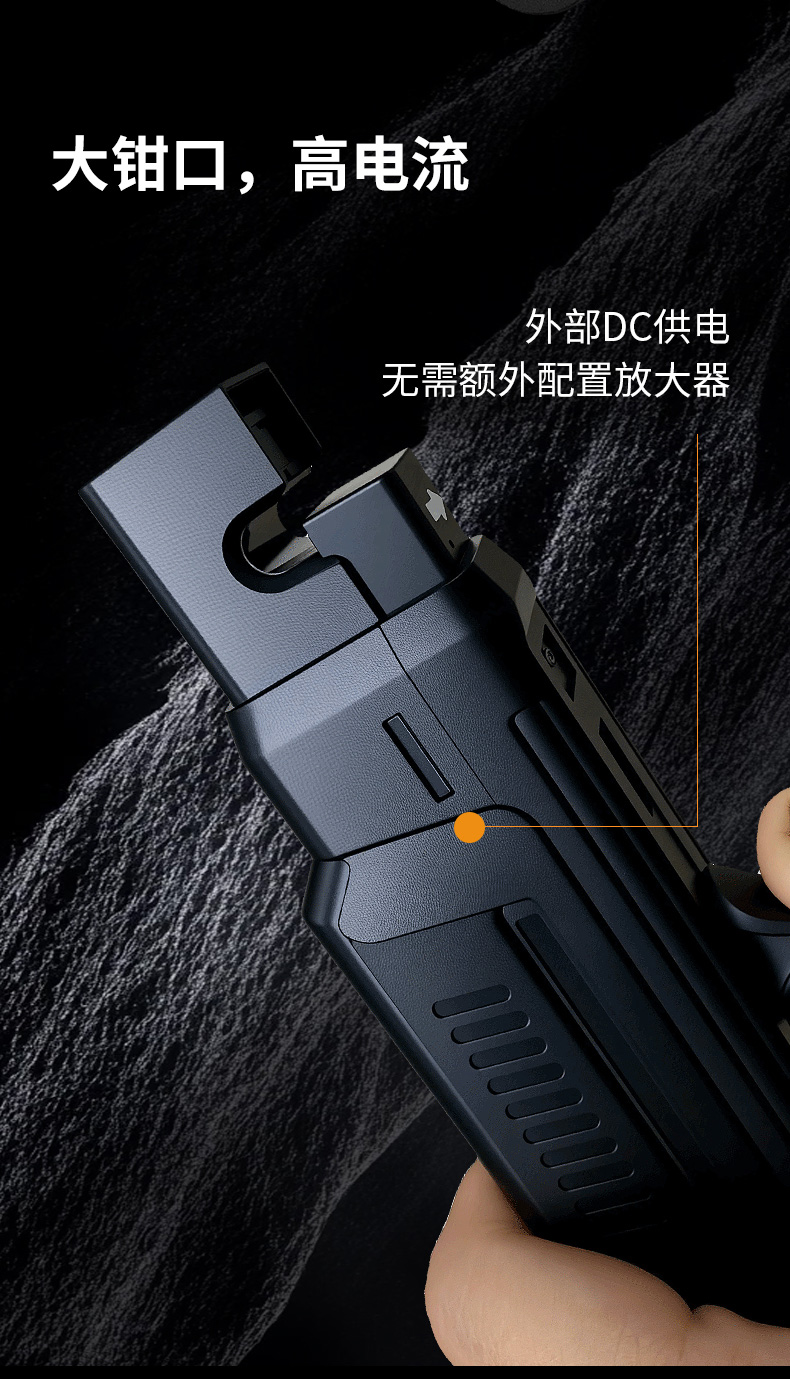

供电方式

DC 12V/2A（标配适配器）

最大对地电压(裸导体)

600V CATII 300V CATIII

安全符合标准

EN61010-1: 2010+A1:2019

EN 61010-2-032:2019

EMC 符合标准

EN61326-1:2013

EN61000-3-2:2014

EN61000-3-3:2013
