泰克(Tektronix)高压差分探头 P5200A/P5202A/P5205A/P5210A/P6251、TDP0500/TDP1000、THDP0100/THDP0200/TMDP0200

评论:0
产品详情
产品参数
产品说明书下载
产品功能与应用
品牌 泰克

(戳下方图片进入泰克官方专卖店抢购>>) ↓

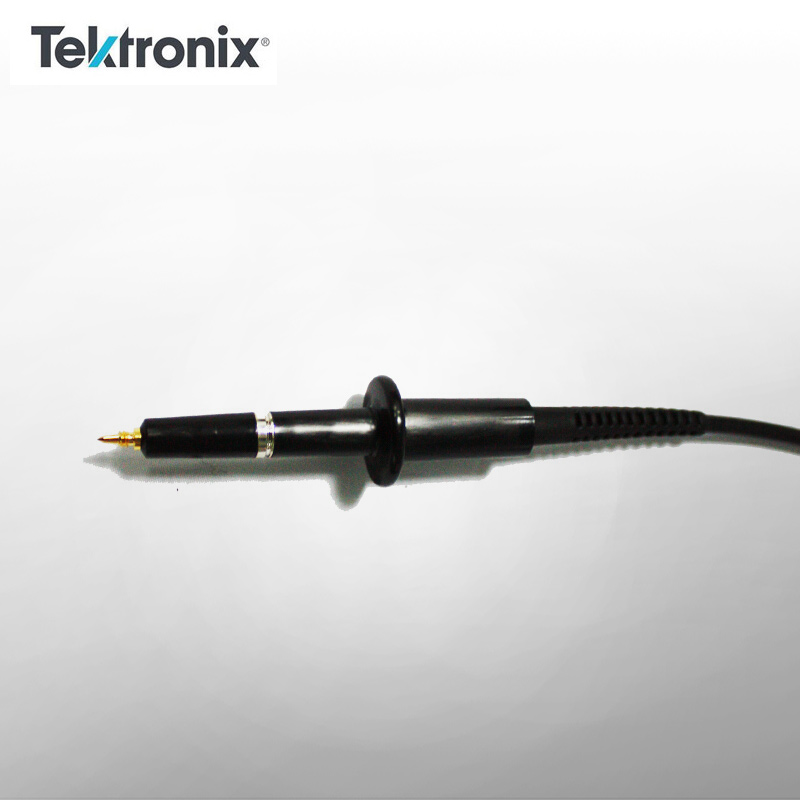

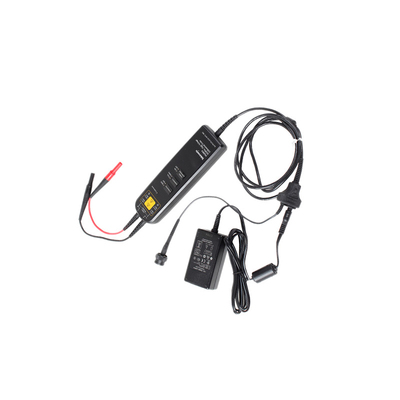

泰克(Tektronix)高压差分探头

高压差分探头用于测量两个均非为地的测试点之间的电压差。 泰克的高压差分探头可用于高达 6000 V 的信号。这类探头由于具有共模抑制能力,成为较大部件中进行非地参考、浮动或隔离测量的最佳选择。这些产品由泰克设计、制造和维修。

探头,差分探头,高压差分探头,泰克高压差分探头

泰克(Tektronix)高压差分探头 解决方案提供:

  • 同类最佳的带宽和探头负载影响

  • 符合第三方安全认证的唯一产品(UL、CSA、ETL)

  • 高压和中压产品,支持不同动态范围和测量分辨率的需要

  • 最全面的探头附件



泰克(Tektronix)高压差分探头 产品型号:


型号图示衰减带宽输入阻抗最大电压
P5200A
P5200A.jpg50X / 500X50 MHz

10 MΩ || 2 pF

500X:± 1300 V
50X:± 130 V

P5202AP5202A.jpg20X / 200X100 MHz

5 MΩ || 2 pF

200X:± 640 V
20X:± 64 V

P5205AP5205A.jpg50X / 500X100 MHz

10 MΩ || 2 pF

500X:± 1300 V
50X:± 130 V

P5210P5210A.jpg100X/1000X50MHz40 MΩ || 2.5 pF1000X:± 5600 V
100X:± 560 V
THDP0200THDP0100.jpg50X / 500X200 MHz

10 MΩ || 2 pF

500X:± 1500 V
50X:± 150 V

TMDP020025X / 250X200 MHz

5 MΩ || 2 pF

250X:± 750 V
25X:± 75 V

THDP0100100X / 1000X100 MHz

40 MΩ || 2.5 pF

1000X:± 6000 V
100X:± 600 V

TDP0500TDP0500.jpg5X / 50X500 MHz

1 MΩ || ≤ 1 pF

50X:± 42 V
5X:± 4.2 V

TDP1000TDP1000.jpg5X / 50X1 GHz

1 MΩ || ≤ 1 pF

50X:± 42 V
5X:± 4.2 V

P6251P6251.jpg5X / 50X1 GHz

1 MΩ || ≤ 1 pF

50X:± 42 V
5X:± 4.2 V



高压差分探头用于测量两个均非为地的测试点之间的电压差。 泰克的高压差分探头可用于高达 6000 V 的信号。这类探头由于具有共模抑制能力,成为较大部件中进行非地参考、浮动或隔离测量的最佳选择。这些产品由泰克设计、制造和维修。

泰克高压差分探头解决方案提供:

  • 优良的带宽和探头负载影响

  • 符合第三方安全认证的唯一产品(UL、CSA、ETL)

  • 高压和中压产品,支持不同动态范围和测量分辨率的需要

  • 全面的探头附件

泰克(Tektronix)高压差分探头 P5200A/5202A/5205A/5210A/6251、TDP0500/1000
