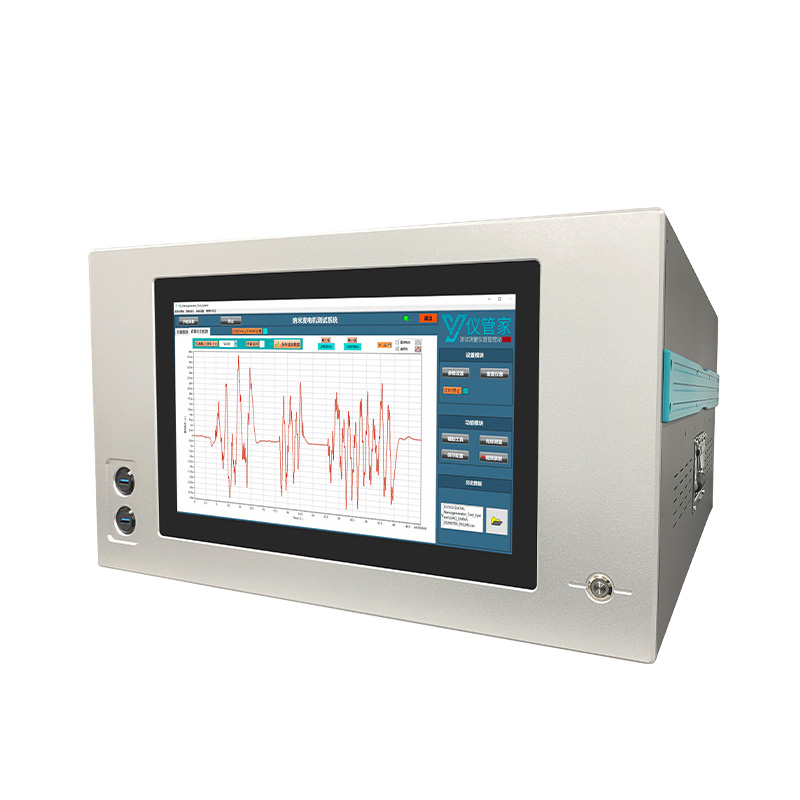

摩擦纳米发电机综合测试系统

科技的日益发展，全球能源警报也随之拉响。为了解决能源短缺问题，全球科学家们都在寻求更加便宜，以及能够持续发展的新能源。科学家们正在寻求更加高效，可持续的能量转换方式，随着越来越多的纳米材料被发现和利用，利用纳米材料发电成为了研究的首选方向。纳米发电机，是基于规则的氧化锌纳米线，在纳米范围内将机械能转化成电能，是世界上最小的发电机。目前纳米发电机可以分为三类：

• 第一类是压电纳米发电机；


• 第二类是摩擦纳米发电机；

• 第三类为热释电纳米发电机；

     一般被应用在生物医学，军事，无线通信，无线传感。随之而来的测试却遇到了难点：由于纳米发电自身的技术特点，在研究过程中需要测试单位面积机械能产生的电能，测试产生的电压，微小的电流及功率信号，电压基本在几伏甚至几十伏，而电流一般都是uA甚至nA级别，功率在mW甚至uW级别。如何精 确的测试微小电流及功率信号比较困难，对测试仪器精度和稳定性要求非常高。

产品特点

• 可远程进行系统测试与控制，方便用户任意时间、任意地点的操作。


• 可连续长时间采集数据，保存和分析数据。

• 可以实现采集数据并做出最大值，最小值数据指标分析。

• 可以自定义采集时间。

• 提供电流I-T瞬时曲线测试。

• 提供电压V-T瞬时曲线测试。

• 提供电荷C-T瞬时曲线测试。

• 提供阻抗R-T瞬时曲线测试。

• 提供所有测试功能曲线变化视频录制功能。

• 提供噪声滤波功能。

• 系统内置高级倍数运算分析功能。

• 系统输入阻抗200TΩ。

• 系统电压和电流采样率可选配2M/秒，

• 系统电压测量范围1µV - 200V。

• 系统电流测量范围10aA - 20mA。

• 系统电荷测量范围1 fC ~ 2μC。

• 一台搞定所有测试，无需其他外置设备。




14大功能模块

• 电流I-T瞬时曲线测试


• 电压V-T瞬时曲线测试

• 电荷C-T瞬时曲线测试

• 阻抗R-T瞬时曲线测试

• 噪声滤波分析

• 视频录制功能

• 高级采集运算功能

• 数据光标测量

• 自定义采集时间

• 仪器重置测试功能

• 保存和调用测试参数配置

• 波形测量辅助工具

• 自定义视频数据保存路径

• 自定义测试报告（定制）

• 能量功率曲线测试（定制）

纳米发电机性能指标测试包括：开路电压；输出电压； 短路电流； 输出电流； 短路转移电荷量 ；转移电荷量 ；以及材料阻抗测试。以下是部分指标特性测试曲线图。

电流I-T曲线特性测试

电压V-T曲线特性测试

纳米发电机性能指标测试包括：开路电压；输出电压；短路电流；输出电流；短路转移电荷量；转移电荷量；以及材料阻抗测试。以下是部分指标特性测试曲线图。

电荷C-T曲线特性测试

阻抗R-T曲线特性测试
