【零式未来实用小课堂】电力测量基础及功率分析仪原理

电力测量基础及功率分析仪原理

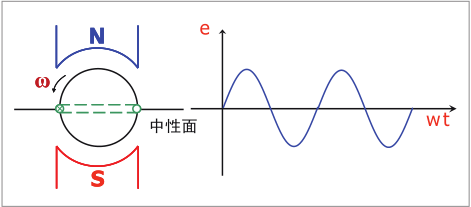

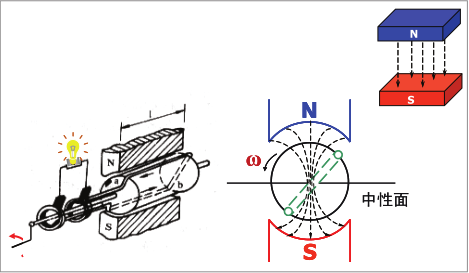

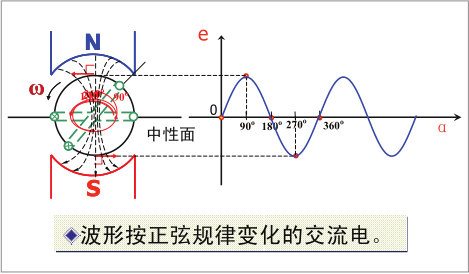

单相正选交流电的产生

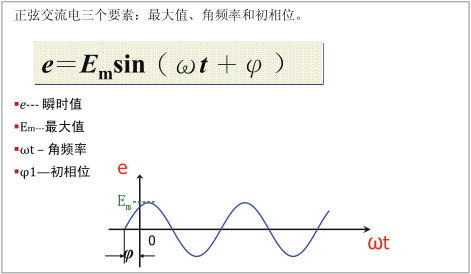

交流电的三要素

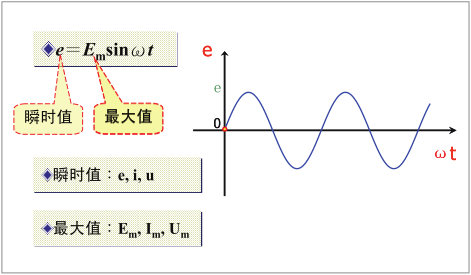

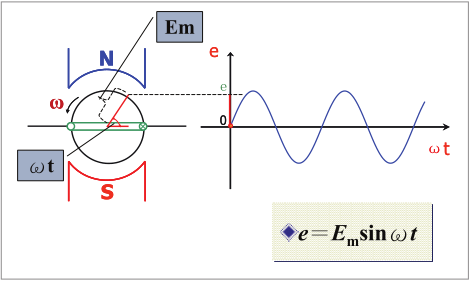

三要素1 — 瞬时值和最大值(初相位为0)

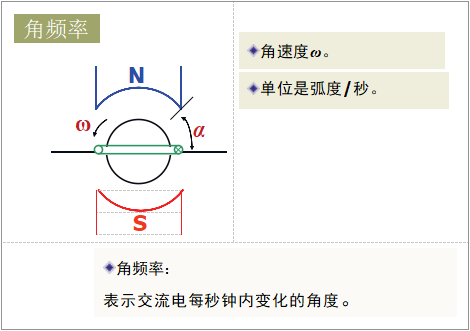

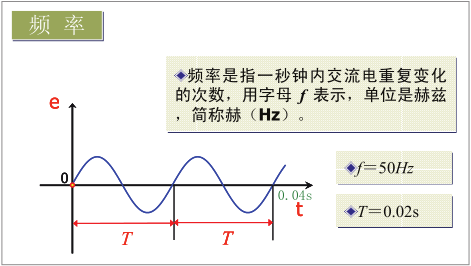

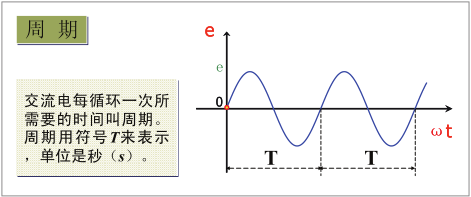

三要素2 — 周期、频率、角频率

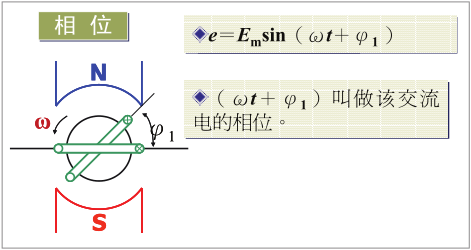

三要素3 — 相位

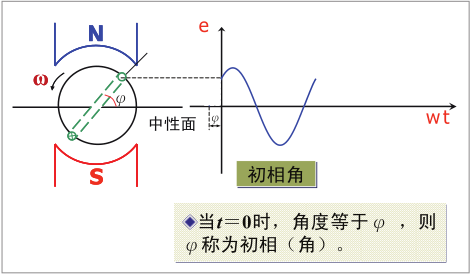

三要素3 — 初相位




三要素3 — 相位

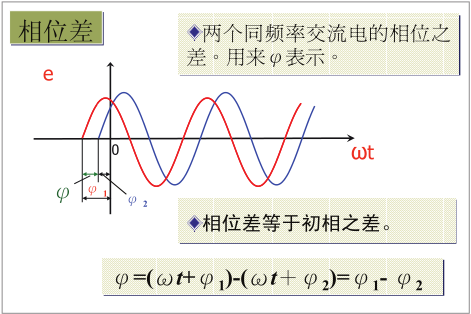

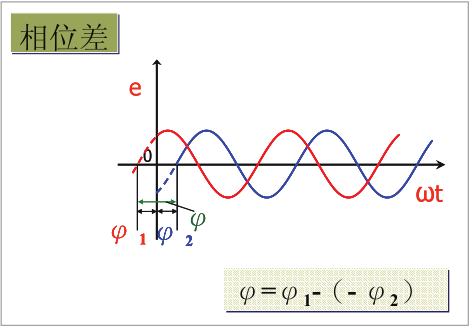

三要素3 — 相位差








电压和电流的位相差

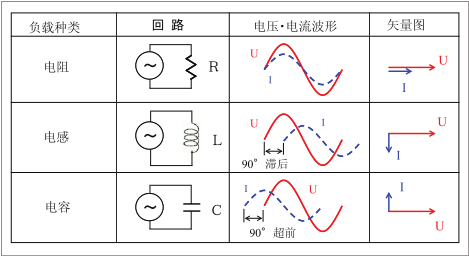

交流使负载电压和电流之间产生相位差




电力测量值和波形

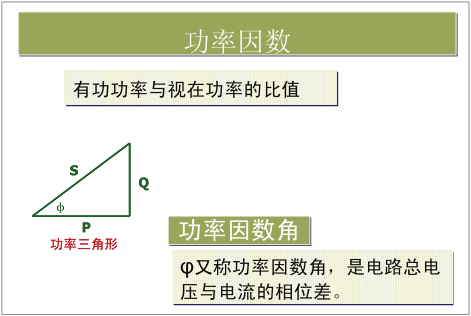

电力测量:功率和功率因数

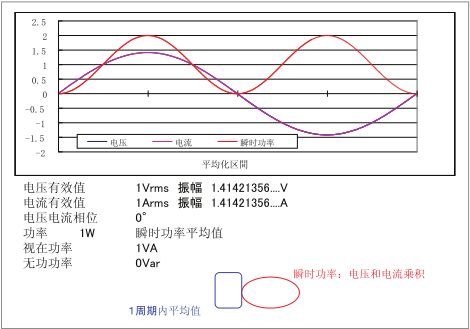

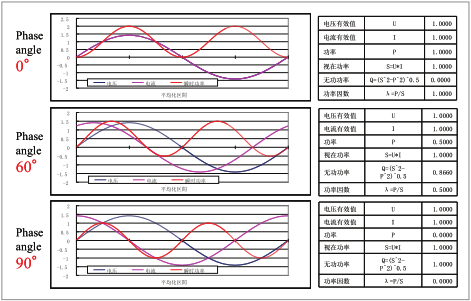

不同相位时的电力测量值

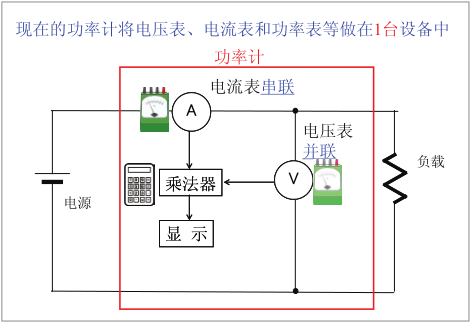

功率计测量原理





功率计测量项目

基本项目

●   电压 / 电流(rms 值、mean 值、DC 值、交流成分)、功率(有功功率、视在功率、无功功率)、功率因数、 相位角、效率

●   电压或电流的频率(交流场合)

●   电流积分(Ah)、有功功率积分(Wh)测量

● 谐波(电压有效值、电流有效值、功率基波成分、各次 谐波成分、总谐波含量)

其他应用

●   电压、电流波形显示

●   电机评价(扭矩、转速、机械功率、效率)

●   矢量显示

RMS - 有效值

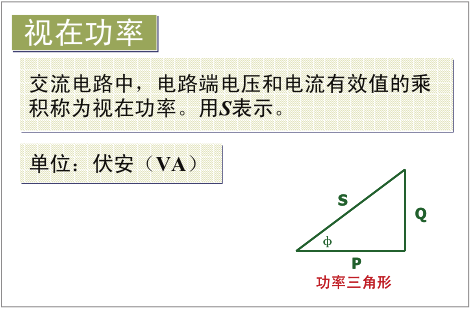

有功功率 (W) 视在功率 (VA)





Crest Factor 峰值因数




Harmonics 谐波




三相以及多相交流电

三相交流电系统



三相3线与三相4线




单相—1P2W




单相—1P3W




三相交流电基本术语




三相功率测量





三相功率测量的结线方法 3P3W



三相功率测量的结线方法 3P4W





三相3线结线(T相基准
