KAC-100T 信号采集处理回放系统(物联网应用方案)


复杂射频信号的采集、记录与复现解决方案


系统背景



射频信号采集 / 回放系统广泛应用于电子对抗、频谱监测、安全、气象、通信、教学等领域。它既可以将复杂的空中信号实时采集记录下来,进行分析和算法研究, 又可以通过硬件回放模拟真实的工作环境,为各类接收机的开发和调试提供稳定、可靠、可重复使用的信号源, 减少现场测试的时间和开发成本。

基于泰克通用仪器,配合相关软件实现的射频信号采集 - 处理 - 回放系统,外形小巧,功能完备,能满足多种用途需要。配合的频谱分析和信号回放软件,以及不同的射频前端与调制器,系统可以根据用户需要定制和扩充,其通用性能得到极大提升。


系统介绍
●近几年来,泰克公司进入射频信号测试设备市场, 推出了多款特性鲜明的产品,为传统射频测试仪器市场带来了一股新风。这些产品不仅外形小巧, 便携性强,在性能上也毫不妥协,一改传统射频测试设备功能单一、外形笨重的形象。如其中的RSA300/500/600 系列便携式实时频谱分析仪,可以在 18GHz 的频段内,提供最高 40MHz 的采集和分析带宽;而小尺寸 TSG4000 系列矢量信号源,同样可在 6GHz 的频段内,提供最高 400MHz 的调制带宽。这些仪器紧凑小巧,性价比高,作为通用仪器时,为用户提供了更多的好选择,而将它们集成到射频信号采集和回放系统时,可以在保证指标的基础上有效地减小系统体积和重量,同时享受国际领先公司的维修和保障服务。

此方案基于泰克领先的射频仪,开发出一系列射频信号采集分析和回放设备应对不同用户的需求


方案特点

其中,KAC-100-T306,KAC-100-T518,KAC100-T607这三款均基于泰克便携式实时频谱分析仪。泰克的RSA300/500/600 系列频谱分析仪由于使用了 USB3 的高数据传输速率,可以支持直接往高性能的固态硬盘写入数据的能力。这是目前通用仪器中特有的:无需数据接口卡和专用盘阵,甚至无需外接电源(RSA300和 500 系列),即可实现海量数据采集!这也让泰克实时频谱仪成为目前配置尤为简单的的信号采集设备。这三型采集回放设备可以有以下几种配置:

A、最简配置:一台有高性能固态硬盘和支持 USB3.0 以上的 PAD,直接连接 RSA300/500/600 系列即可。这种配置的特点是小巧,便携性好。但缺点是工作时间短(电池所限),存储时间短(PAD 支持的固态硬盘一般在 500G 以内),结构上较为脆弱,需小心使用;

20191112

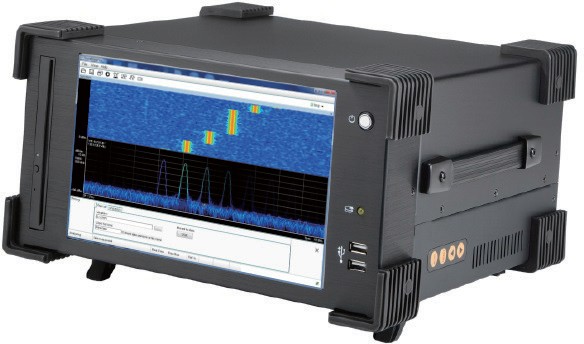

B、便携式配置:将 RSA 放进便携式加固机箱,配合高性能 SSD 硬盘,可以在保证便携性的同时,提高抗震防水能力,提高存储器容量;还可以将回放板卡一同放进机箱;

20191112


C、大存储配置:在 B 配置的基础上,大存储配置:在B 配置的基础上,再配合盘阵,实现更大数据量要求的系统;


在软件方面,泰克便携式实时频谱分析仪均配置了SignalVu-PC 矢量信号分析软件,可以完成对信号采集的基础控制功能。但 SignalVu 的最大优点是强大的通用信号分析能力,在采集数据、数据处理、数据切割、和回放系统对接这些方面功能较弱。为了提升泰克 RSA 数据采集和回放方案的完备性,专门开发了和原软件互补的信号存储、浏览、处理和回放控制软件SignalMgr(暂定名)系列,让这一系统的工作更加便捷顺畅。

20191112


系统配置

20191112

回放硬件上,此方案提供了海量缓存的基带板作为回放基带源。而 IQ 调制器可采用通用仪器来实现,通用仪器的优点在于产品成熟度高、性能稳定、后续维修维护能力强。泰克 TSG4000 系列矢量信号发生器,外观小巧,性价比高,能在 6GHz 频带范围内实现最高达 400MHz 的调制带宽,是一种理想的选择。

20191112

利用泰克便携式实时频谱分析仪 RSA300/500/600 作为射频前端,TSG4000 系列矢量信号发生器作为回放后级,配合数据存储设备和回放基带板,辅以 SignalMgr 信号采集和回放控制软件,可以实现操作简便功能完备的闭环系统。

基于泰克通用仪器开发的射频信号采集、分析、处理和回放设备,利用成熟的通用仪器作为射频前端和调制器,既有通用仪器的高指标,又兼顾了目前流行的便携特性。在软件上,既有通用仪器完备的分析能力,又有专门用于浏览数据和剪切回放的互补能力,操作灵活简便。同时在货期、维修保障等问题上,用户完全没有后顾之忧。

型号
射频前端
采集设备
前端带宽
回放基带源
回放前端
回放带宽
KAC100-T306
RSA306B
NA
40MHz
P04
TSG4000
40MHz
KAC100-T518
RSA518A
NA
40MHz
P04
TSG4000
40MHz
KAC100-T607
RSA607
NA
40MHz
P04
TSG4000
40MHz
TA50P4-xxRSA510xB
KA800
160MHz
P16
TSG4000
160MHz
STAxP4-xx
KA6G
KA6G
200MHz
KP6G
TSG4000
200MHz
SAxxPxx-xx(高中频采集回放)
SDCxxxx
DPO70KC
可达80GHzAWG5200或AWG70KC
SUCxxxx
可达80GHz
