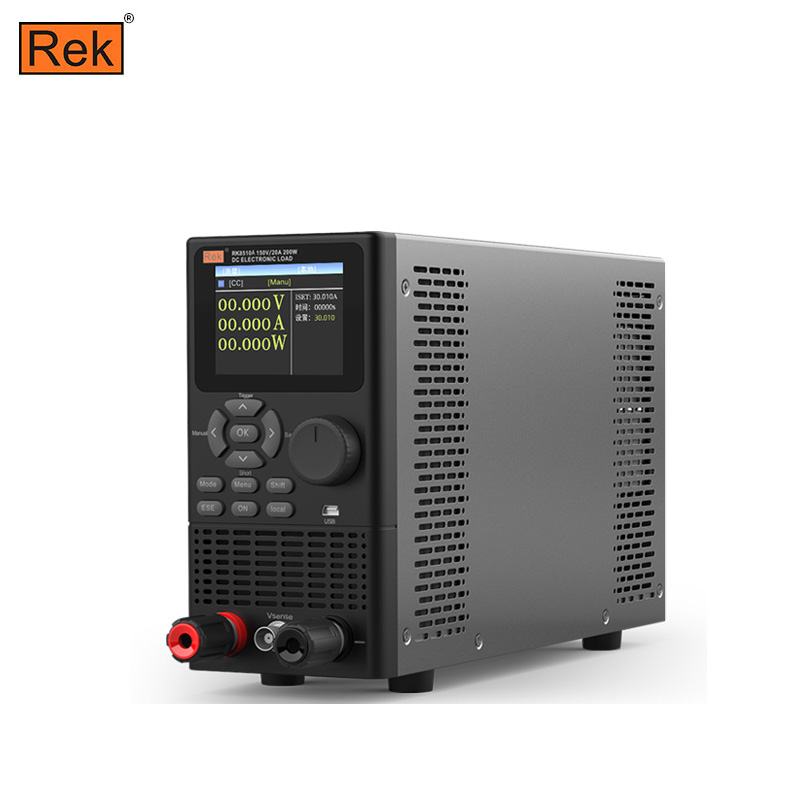

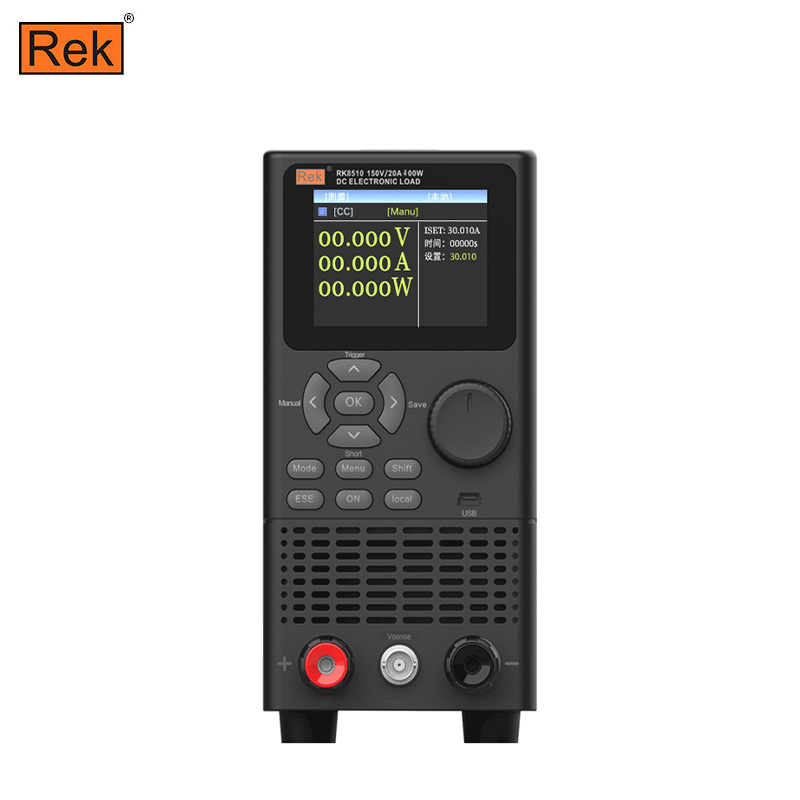

美瑞克（REK）RK8510系列直流电子负载

产品介绍

RK8510 系列直流电子负载 ，采用高性能芯片，按照高精度设计，外观新颖，生产工艺科学严谨，相比同类产品，更具性价比。

应用领域

电子产品生产线；科研机构；汽车电子；航空航天；船舶；太阳能电池；燃料电池等行业。

性能特点

1.2.8寸TFT真彩 显示屏，显示清晰悦目

2.电路参数使用软件校正，不使用可调电阻，工作稳定可靠

3.过流，过压，过载，过温，极性反接保护

4.智能风扇系统，可以根据温度变化，自动启动或停止，并调整风速

5.支持外部触发输入，配合外部设备，完成自动化检测。（仅RK8510支持）

6.支持远端电压补偿输入

7.RS232、RS485通讯，MODBUS/SCPI协议（仅RK8510支持）

8.上位机软件支持（仅RK8510支持）

9.支持多种测试功能

产品介绍

RK8510 系列直流电子负载 ，采用高性能芯片，按照高精度设计，外观新颖，生产工艺科学严谨，相比同类产品，更具性价比。

应用领域

电子产品生产线

科研机构

汽车电子

航空航天

船舶

太阳能电池

燃料电池等行业

性能特点

1.2.8寸TFT真彩 显示屏，显示清晰悦目

2.电路参数使用软件校正，不使用可调电阻，工作稳定可靠

3.过流，过压，过载，过温，极性反接保护

4.智能风扇系统，可以根据温度变化，自动启动或停止，并调整风速

5.支持外部触发输入，配合外部设备，完成自动化检测。（仅RK8510支持）

6.支持远端电压补偿输入

7.RS232、RS485通讯，MODBUS/SCPI协议（仅RK8510支持）

8.上位机软件支持（仅RK8510支持）

9.支持多种测试功能

机型		RK8510		RK8510A		RK8510B		RK8510C
额定参数	功率	400W		200W		400W		200W
	电压	0-150V		0-150V		0-500V		0-500V
	电流	0-40A		0-20A		0-15A		0-15A
CV模式	量程	0-18V	0-150V	0-18V	0-150V	0-60V	0-500V	0-60V	0-500V
	分辨率	1mV		1mV		3mV		3mV
	精度	±(0.05%+0.025%FS)		±(0.05%+0.025%FS)		±(0.05%+0.025%FS)		±(0.05%+0.025%FS)
CC模式	量程	0-4A	0-40A	0-2A	0-20A	0-2A	0-15A	0-2A	0-15A
	分辨率	1mA		1mA		1mA		1mA
	精度	±(0.05% + 0.05%FS)		±(0.05% + 0.05%FS)		±(0.05% + 0.05%FS)		±(0.05% + 0.05%FS)
CR模式	量程	0.05Ω~7.5KΩ		0.05Ω~7.5KΩ		0.05Ω~25KΩ		0.05Ω~25KΩ
	分辨率	1mΩ		1mΩ		1mΩ		1mΩ
	精度	±(0.1% + 0.5%FS)		±(0.1% + 0.5%FS)		±(0.1% + 0.5%FS)		±(0.1% + 0.5%FS)
CP模式	量程	0-400W		0-200W		0-400W		0-200W
	分辨率	1mW		1mW		3mW		3mW
	精度	±(0.1% + 0.5%FS)		±(0.1% + 0.5%FS)		±(0.1% + 0.5%FS)		±(0.1% + 0.5%FS)
动态模式	T1&T2	100us-99.9999us		100us-99.9999us		100uS-99.9999S		100uS-99.9999S
	斜率	0.001~3.000A/us		0.001~3.000A/us		0.001~3.000A/us		0.001~3.000A/us
电压回读	量程	0-18V	0-150V	0-18V	0-150V	0-60V	0-500V	0-60V	0-500V
	分辨率	1mV	10mV	1mV	10mV	1mV	10mV	1mV	10mV
	精度	±(0.05% + 0.1%FS)		±(0.05% + 0.1%FS)		±(0.05% + 0.1%FS)		±(0.05% + 0.1%FS)
电流回读	量程	0-4A	0-40A	0-2A	0-20A	0-2A	0-15A	0-2A	0-15A
	分辨率	1mA	10mA	1mA	10mA	1mA	7.5mA	1mA	7.5mA
	精度	±(0.05% + 0.1%FS)		±(0.05% + 0.1%FS)		±(0.05% + 0.1%FS)		±(0.05% + 0.1%FS)
功率回读	量程	0-200W		0-400W		0-400W		0-200W
	分辨率	1mW		1mW		1mW		1mW
	精度	±(0.1% + 0.5%FS)		±(0.1% + 0.5%FS)		±(0.1% + 0.5%FS)		±(0.1% + 0.5%FS)
保护	过压(OV)	≥152V		≥152V		≥525V		≥525V
	过流(OC)	≥21A		≥42A		≥16A		≥16A
	过温(OT)	≥85℃		≥85℃		≥85℃		≥85℃
	过功率(OP)	≥210W		≥410W		≥410W		≥210W
供电输入		AC 115V/230V ±10% 50Hz/60Hz（保险丝0.5A）
通讯接口		RS232/RS485		无		RS232/RS485
屏幕尺寸		2.8寸TFT真彩
标配附件		RK00001电源线、BNC公头、接线柱（红黑一对）
选配附件		RS232/485、上位机软件、 MODBUS/SCPI协议		无		RS232/485、上位机软件、 MODBUS/SCPI协议
尺寸(W*D*H)		90×275×185mm
重量（KG）		3.9		3.1		3.9		3.1

型号	图片	类型	概述
RK00001电源线		标配	仪器标配国标电源线，可单独购买。
BNC公头		标配	仪器标配BNC公头
接线柱（红黑一对）		标配	仪器标配接线柱
说明书	官网产品页下载	标配	仪器标配产品使用说明书。
合格证保修卡		标配	仪器标配保修卡。
RS232通讯电缆		选配（除RK8510A）	仪器选配232通讯电缆。

RK8510/RK8510A系列直流电子负载上位机软件：https://drive.weixin.qq.com/s?k=AE4AMQdrACQxehWgad
