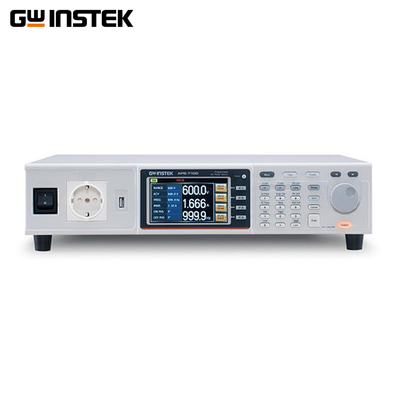

固纬(Gwinstek)APS系列交流电源

APS-7000系列不仅是一款高精度AC电源,也是一款强大的分析仪,它丰富的特点适用于电源、电气设备、元件和模组的测试和特性分析。APS-7050,APS-7100,APS-7051,APS-7101,APS-7200,APS-7300,APS-7050E,APS-7100E
产品详情
产品参数
产品说明书下载
产品功能与应用
品牌 固纬(Gwinstek) 型号 APS系列


APS-7000系列不仅是一款高精度AC电源,也是一款强大的分析仪,它丰富的特点适用于电源、电气设备、元件和模组的测试和特性分析。除AC电源外,APS-7000系列还可以完全模拟不同的功率输出。


使用任意波和电压或频率扫描能够创建序列。实时监测电压、电流、功率、频率、负载功率因数和负载峰值因数。所有参数、数值以及测量结果都可以同时显示在4.3''的TFT-LCD屏幕上。

快速选型

型号输出功率输出频率输出电压最大电流标配接口
APS-7050500VA45-500Hz0-155Vrms/0-310Vrms4.2A/2.1AUSB/LAN
APS-7051500VA45-500Hz250/500/1000Vrms2.5A/1.25A/0.67AUSB/LAN
APS-71001000VA45-500Hz0-155Vrms/0-310Vrms8.4A/4.2AUSB/LAN
APS-71011000VA45-500Hz250/500/1000Vrms5A/2.5A/1.25AUSB/LAN
APS-72002000VA45-500Hz0-155Vrms/0-310Vrms16.8A/8.4AUSB/LAN
APS-73003000VA45-500Hz0-155Vrms/0-310Vrms25.2A/12.6AUSB/LAN

详细规格
型号APS-7050APS-7100
额定功率500VA1000VA
输出电压0 ~ 310.0 Vrms0 ~ 310.0 Vrms
输出频率45.00 ~ 500.0 Hz45.00 ~ 500.0 Hz
最大电流(r.m.s)0 ~ 155 Vrms4.2 A8.4 A
0 ~ 310 Vrms2.1 A4.2 A
最大电流(peak)0 ~ 155 Vrms16.8 A33.6 A
0 ~ 310 Vrms8.4 A16.8 A
总谐波失真(THD)≤0.5% 在45 ~ 999.9Hz (电阻性负载)
峰值因数≥4
电压调节率0.1% (%满刻度)
负载调节率0.3% (%满刻度)
响应时间< 100µS
设定值
电压范围155 Vrms / 310 Vrms
分辨率0.01 V 在0.00 ~ 99.99 Vrms;   0.1 V 在100.0 ~ 310.0 Vrms
精度± (0.5%设定值 + 2位)
频率范围45 ~ 500 Hz
分辨率0.01 Hz 在45.00 ~ 99.99 Hz / 0.1 Hz 在100.0 ~ 500.0 Hz
精度± 0.02%设定值
电源开/关相位角范围0 ~ 359°
分辨率
精度± 1° (45 ~ 65 Hz)
测量
电压(r.m.s)范围   0.20 ~ 38.75 Vrms / 38.76 ~ 77.50 Vrms / 77.51 ~ 155.0 Vrms / 155.1 ~ 310.0 Vrms
分辨率0.01 V 在0.00 ~ 99.99 Vrms; 0.1 V 在100.0 ~ 310.0 Vrms
精度± (0.5%读值 + 2位)
频率范围45 ~ 500 Hz
分辨率0.01 Hz 在45.00 ~ 99.99 Hz / 0.1 Hz 在100.0 ~ 500.0 Hz
精度± 0.1 Hz
电流(r.m.s)范围2.00 ~ 70.00 mA / 60.0 ~ 350.0 mA / 0.300 ~ 3.500 A / 3.00 ~ 10.00 A
分辨率0.01 mA, 0.1 mA, 0.001 A, 0.01 A
精度± (0.6%读值 + 5位) , 2.00 ~ 350.0 mA / ± (0.5%读值 + 5位) , 0.300 ~ 3.500 A / ± (0.5%读值 + 3位) , 3.000 ~ 10.00 A
电流(peak)范围0.0 ~ 40.0 A
分辨率0.1 A
精度± (1%读值 + 1位)
功率(W)分辨率0.01 W, 0.1 W, 1 W
精度± (0.6%读值 + 5位) , 0.20 ~ 99.99 W; ± (0.6%读值 + 5位) , 100.0 ~ 999.9 W; ± (0.6%读值 + 2位) , 1000 ~ 9999 W
视在功率(VA )分辨率0.01 VA, 0.1 VA, 1 VA
精度± (1%读值 + 7位) , 0.20 ~ 99.99 VA / ± (1%读值 + 7位) , 100.0 ~ 999.9 VA / ± (1%读值 + 5位) , 1000 ~ 9999 VA
功率因数范围0.000 ~1.000
分辨率0.001
精度±2%读值 + 2位
常规
远程输出信号Pass, Fail, Test-in Process, Trigger in, Trigger out, EXT ON/OFF
同步输出信号输出信号10 V, BNC类
预设数10 (0~9数字键)
保护OCP, OPP, OTP
序列/模拟/编程功能
内存数10 (0~9数字键)
步骤数0 ~ 255 Step (每个序列)
步进时间设置范围0.01 ~ 999.99 S
步进方式Constant, Keep, Linear Sweep
参数输出范围, Mode of AC, 频率, 波形(仅正弦波), 开相位, 关相位, Step Term, Jump Count (1 ~ 9999, 或无限), jum-to, step coad, Branch 1, Branch 2, 触发输出
序列控制Start, Stop, Hold, Continue, Branch 1, Branch 2
环境条件
工作温度0 ~ +40 ℃
存储温度-10 ~ +70 ℃
工作湿度 20 ~ 80% RH (无凝结)
存储湿度小于80% RH(无凝结)
PC远程控制接口
标配USB Host, LAN
选配GPIB / RS232 & USB; PLC控制板,用于NF; PLC控制板,用于EXTECH
输入电源1ψ AC 100/200 Vac ±10%(日本); 1ψ AC 115/230 Vac ±15%(除日本以外其它国家)
尺寸
 430(W)×89(H)×400(D) mm; 约24Kg430(W)×89(H)×560(D) mm; 约38Kg
规格调整恕不另行通知     APS-7000GD1DH


型号

APS-7051

APS-7101
额定功率500VA1000VA
输出电压0 ~ 250 Vrms ,0 ~ 500 Vrms ,0 ~ 1000 Vrms
输出频率45.00 ~ 500.0 Hz
最大电流(有效值) *10 ~ 250 Vrms2.5A5A
0 ~ 500 Vrms1.25A2.5A
0 ~ 1000 Vrms0.63A1.25A
最大电流 (峰值)0 ~ 250 Vrms10.0A20.0A
0 ~ 500 Vrms5.0A10.0A
0 ~ 1000 Vrms2.5A5.0A
总谐波失真(THD)≤0.5% at 45 ~ 500.0Hz (Resistive Load)
波峰因子≤4
电源调节率0.1% (% of full scale)
负载调节率0.3% (% of full scale)
设定
范围0 ~ 250 Vrms, 0 ~ 500 Vrms, 0 ~ 1000 Vrms,自动
电压分辨率0.01 V at 0.00 ~ 99.99 Vrms
0.1 V at 100.0 ~ 999.9 Vrms
精准度± (0.5% of setting + 2 counts)
范围45 ~ 500 Hz
频率分辨率0.01Hz at 45.00 ~ 99.99Hz
0.1Hz at 100.0 ~ 500.0Hz
精准度± 0.02% of Setting
量测 *2
范围0.20 ~ 38.75 Vrms
电压(有效值)38.76 ~ 77.50 Vrms
77.51 ~ 250.0 Vrms
250.1 ~ 1000 Vrms
分辨率0.01 V at 0.00 ~ 99.99 Vrms
0.1 V at 100.0 ~ 999.9 Vrms
精准度 *3± (0.5% of reading + 2 counts)
频率范围45 ~ 500 Hz
分辨率0.01Hz at 45.00 ~ 99.99Hz
0.1Hz at 100.0 ~ 500.0Hz
精确度*3± 0.1Hz
电流(有效值)范围2.00 ~ 70.00 mA
60.0 ~ 350.0 mA
0.300 ~ 3.500 A
3.00 ~ 5.00 A
0.01mA
分辨率0.1mA
0.001A
0.01A
± (0.6% of reading + 5 counts) , 2.00 ~ 350.0 mA
± (0.5% of reading + 5 counts) , 0.350 ~ 3.500 A
精确度*3± (0.5% of reading + 3 counts) ,3.500 ~ 5.00 A
电流(峰值)分辨率0.1A
精确度± (1% of reading + 1 counts)
功率(W) 0.01 W
分辨率0.1 W
     1 W
± (0.6% of reading + 20 counts) , 0.20 ~ 99.99W
精确度*3± (0.5% of reading + 20 counts) , 100.0 ~ 999.9W
± (0.5% of reading + 2 counts) ,1000 ~ 9999W
视在功率 (VA) 0.01VA
分辨率0.1VA
1VA
± (1% of reading + 5 counts) , 0.20~ 99.99VA
精确度*3± (1% of reading + 5 counts) , 100.0 ~ 999.9VA
± (1% of reading + 2 counts) , 1000~ 9999VA
功率因子分辨率0.001
精确度*3±2% reading + 2 counts
一般
同步输出信号输出讯号 10 V, BNC Type
预设组(数)10 (0~9 numeric keys)
保护OCP, OPP, OHP 警示
AC 电源输入
相位单相(1Ø)
输入电压115/230Vac ± 15%
输入频率50/60Hz
最大电流16A/8A32A/16A
功率因素0.7 Typ.
环境条件
操作温度范围0 ~ +40 ℃
储存温度范围-10 ~ +70 ℃
操作湿度范围20 ~ 80% RH (无凝结)
储存湿度范围80% RH 或是更小(无凝结)
界面
标准USB Host, LAN
选配GPIB (APS-001)
RS232 / USB CDC (APS-002)
尺寸&重量
430430
尺寸(mm)8888
400560
重量24Kg38Kg
*1 最大输出电流的工作电压为 200Vrms / 400Vrms / 800Vrms。
*2 所有有效量测精度在 23±5℃温度范围内。
*3 在 25〜250V   / 50〜500V / 100〜1000V条件下,正弦波,无载。
