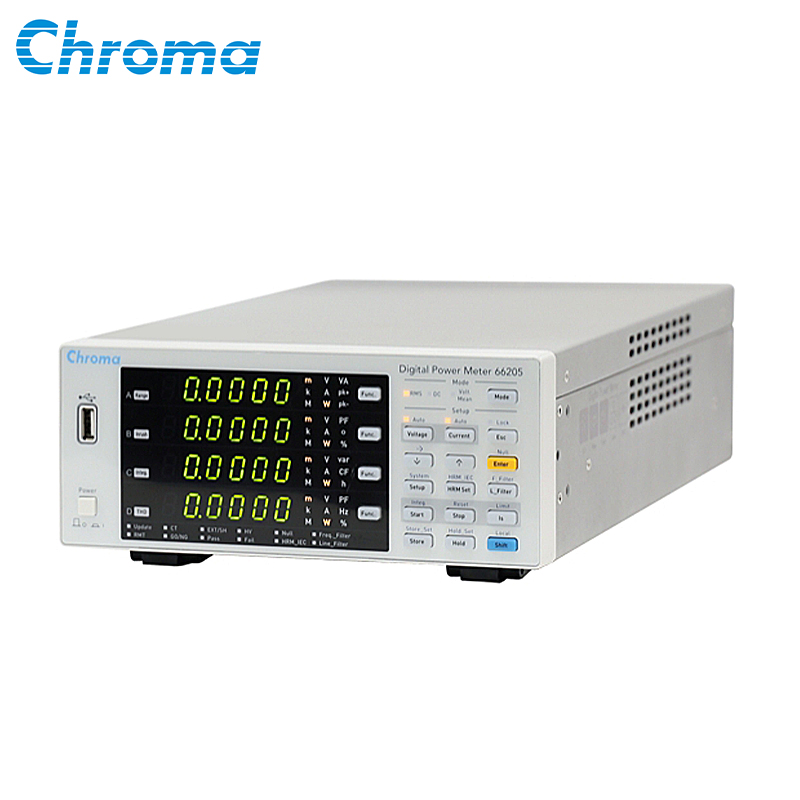

可罗马(Chroma)66205数位功率表

66205是第二代66200系列数位功率表,专为单通道功率测量应用而设计,经由精密电路设计,能够提供高精度的功率测量能力,满足IEC62301/EN50564标准的要求,66205的功能强化进一步提升对于功率量测应用的准确度和可靠度。66205
产品详情
产品参数
产品说明书下载
产品功能与应用
品牌 可罗马(Chroma) 型号 66205



66205是第二代66200系列数位功率表,专为单通道功率测量应用而设计,经由精密电路设计,能够提供高精度的功率测量能力,满足IEC62301/EN50564标准的要求,66205的功能强化进一步提升对于功率量测应用的准确度和可靠度。


智慧档位(Smart Range)功能允许功率积分模式(Power Integration)可在自动档位条件下进行功率量测,量测动态或不稳定的电压与电流讯号,即使档位随着讯号变化而切换,也不会让量测资料遗失,真正做到无间隙的波形采样与量测。


66205具有非常宽广的电流量测范围,最低档位为5mA,最高档位为30A,总共有10个量测档位,也可利用外部的60A~1200A感测器(选购配件)将电流量测的范围提高。


电压量测档位共有6个,最高档位为600V,也可利用外部的感测器(选购配件A662023)提高电压范围至1.8kV。大范围的量测档位可全方位适用于低功率与高功率的量测应用。电压、电流与功率具有0.05%的低档位误差,尤其在能源之星(Energy Star)的待机功率(Standby Power)测试具有高准确度之性能。


66205提供4种通讯介面,包含GPIB、USB、RS-232与LAN(选购),可以非常方便的应用于远端控制,搭配softpanel软体控制介面可建立完整之测试报表,以及电力品质法规之测试。


此外,也可使用STORE功能记录量测值,再将纪录资料储存于USB储存装置。Limit功能可应用于生产测试,对电压、电流、功率等多个量测参数进行上限与下限数值的GO/NG判斷,更可搭配I/O Port达成自动化生产,66205适用于研发、品保验证、生产单位对于功率等相关参数 量测需求。


测量参数

66205功率表能够提供可靠以及准确的测量参数如下: Vrms, Vpeak+,Vpeak-, V_harmonic, V_THD, CFV(电压波峰因数), Irms, Ipeak+, Ipeak-, I_harmonic, I_THD, Is(浪涌电流), CFI(电流波峰因数), W, VA, VAR, PF, Freq_V(电压讯号频率), Freq_I(电流讯号频率), Wh, Ah, º (相位角度) 。


参数测量方式:在一时间段内将连续移动无间隙视窗所有量测到的值量平均。请注意,时间段(Time frame)的时间设置等同于Data Update Rate(资料更新率) x AVG(平均值参数) 。




Line Filter(低通滤波器)功能

Line Filter是具有高衰减率(≥70dB)的数位低通滤波器。当Line Filter设定启动时,测量值不会包含高频分量,例如: 切换式电源的高频噪音部分。


66205提供三组Line Filter,截止频率为OFF(频宽为60kHz),500 Hz和5.5 kHz。5.5kHz的Line Filter规格符合IEC 61000-3-2电流谐波限制值标准对于设备要求,建议谐波量测时将Line Filter开启,以确保包含法规判定所需要50/60Hz基频至40阶谐波部分。




谐波量测功能 (IEC模式)

66205是依照IEC 61000-4-7标准对于谐波测量要求所设计, 因此在谐波测量功能IEC模式下,66205所提供的THD量测数据和市面上高阶并且符合IEC 61000-4-7的功率分析仪所测量的THD数据结果会是一致的。


搭配66200 softpanel可提供符合IEC 62301待机功率量测、IEC 61000-3-2:2018电流谐波限制值法规前测(pre-compliance test)解决方案,同时可产出对应法规简易测试报告。



谐波量测功能(显示部分)

66205的谐波量测显示功能可在前面板显示各阶谐波的幅度和相位角度。以下为谐波显示功能应用范例:



使用交流电源合成功能,生成以基频50Hz振幅为220V,三次谐波振幅为22V,相位角度为30度的电压波形。66205能够显示基频的振幅为220V,以及显示三次谐波所对应的振幅电压和相位角部分。





智慧档位功能(应用于功率积分模式)


一般的功率表在电压或电流变化需要换量测档位时, 会有短暂资料遗失的现象。若是采积分模式量功率, 会产生误差。66205特殊设计的智慧档位(Smart Range)功能允许功率积分模式(Power Integration)可以在自动档位条件下进行功率量测,量测动态或不稳定的电压与电流讯号,即便档位随着讯号变化而切换,也不会让量测资料遗失,真正做到无间隙的波形采样与量测。



浪涌电流量测功能

66205功率表提供量测浪涌电流(Is)的功能,使用者可以设定一个电流准位(A)来触发开始量测电流,或使用后背板的TTL信号来进行触发;另外可设定延迟参数(Delay),用来延迟真正撷取电流波形的时间,可帮助忽略掉刚开始不需要的波峰B;时间参数T,为实际撷取波形的时间长度。


透过以上设定机制,66205数位功率表可量测到C点的波峰电流,在实际应用上可以避开待测物输入端X电容造成的效应,可侦测到有缓开机(Soft-start)的真正浪涌电流。





量测参数数据储存功能

储存功能会依照特定格式记录测量数据,当量测数据资料储存于内部过程完成后,使用者可透过USB host介面将量测数据以(CSV格式)传输到USB储存装置以利后续数据分析。







高电压(HV)量测功能

为因应PV inverter、PCS、ESS等产品对于1000V以上高电压测试需求,66205可搭配选购配件以符合最高电压1800V量测需求,频率范围(DC, 47~63Hz) 。


外部分流器功能


若UUT的最大电流超出66205功率表的最大量测范围时,可选择外部分流器(external shunt) 与功率表搭配量测。设定external shunt的电阻值,设定范围可从0.0001m~99.999Ω,请注意external shunt可应用于AC及DC电流量测。



电流转换器CT功能

对于大电流量测需求部分,可以使用66205的CT功能为量测电流的替代方法。66205的CT功能可支援CT或DCCT产品,请注意CT仅可应用于交流电流量测,DCCT可支持交流和直流电流量测。


使用者只需依据对应CT或DCCT产品所提供的电流转换比(conversion ratio)设定即可。请参考66205选购配件对于大电流量测(60A~1200A)方案部分。


66200系列电脑图形化介面软体


66200系列功率表提供单机软体,让使用者透过USB 、GPIB或LAN介面在电脑上控制及读取资料,还可观察电压电流波形、记录随时间变化的关系图,及设定参数及时间,将长时间量测值储存至档案后供分析。


此软体也支援IEC 61000-3-2谐波电流限制测试之法规前测(Pre-Compliance),允许使用者确认UUT是否符合谐波电流限制值要求。另外电源效率测试软件,整合66205功率表、电子负载及交流电源,可依照节能规范简单设定后,即可自动按法规步骤进行测试,并产生报告,相当适用于研发或品保验证。
