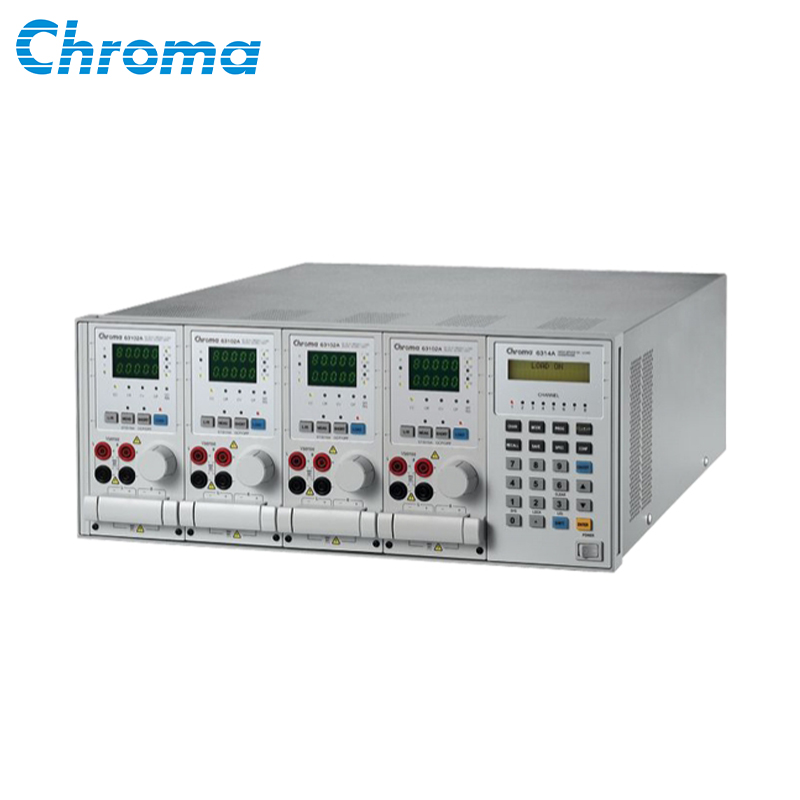

可罗马(Chroma)63100系列机框直流电子负载

6310A系列电子负载目前提供12款负载模组,功率从20W到1200W不等;电流可从0.5mA到240A;电压量测可从0.5mV到600V。6312A,6314A
产品详情
产品参数
产品说明书下载
产品功能与应用
品牌 可罗马(Chroma) 型号 63100系列



6310A系列可编程直流电子负载主要应用于多路或单路输出的AC/DC电源、多路或单路的DC/DC输出变换器、充电器及电源类电子元件性能测试,对工程师在设计研发、生产线测试及品保的产品检测作业上提供快速有效的测试方案。


6310A系列采模组化设计,使用者可将选购之不同负载功率的模组放进系统主机框,透过前控制板的键盘、RS232C、USB与GPIB标准介面来控制。6310A系列电子负载目前提供12款负载模组,功率从20W1200W不等;电流可从0.5mA240A;电压量测可从0.5mV600V


每个模组采隔离与地浮接方式,避免造成短路回路,每一 负载模组均具有两段式电流和电压量测档,主/从介面的设计可同步执行多组电子负载模组拉载的应用,此负载可在定电流、定电压、定功率与定电阻工作模式下操作。


6310A系列可模拟各种动态负载状态,使用者透 过编辑负载电压、负载电流、负载的上升/下降 率、电流准位、持续时间等参数来编辑负载波形,测试参数及状态的储存功能多达100组,系统可根据自动测试需求,随时从仪器内的储存单元EEPROM中呼叫出来使用。


6310A系列中每一负载模组皆采多段式16-bit高精密电压电流量测线路,使用者可透过前控制板简易操作的键盘测量及调整在线电压或模拟短路测试。此外,6310A系列也专为自动化生产线设 计可选购配件的遥控器。

6310A系列具有自我诊斷系统设计,可自行维护仪器的日常使用,6310A系列还具有过功率、过电流、过温度保护及过电压、正负极反向告警功能,可大幅提高产品可靠性,是工程测试及自动测试系统整合得以信赖的产品。


灵活多样的系统结构

6310A可编程电子负载的主控模组单元与其中的每一个负载模组之间都具有微处理芯片。两者之间采用平行架构相关,因此具有较佳测试速度与控制方式,各模组之间亦可同步系统控制,因此可达到同步测试多路输出的电源。



6310A System系统方块图



6310A与6310具相容性

6310A系列负载模组可插入于6310系列的机框使用。在远端控制命令方面,除6310A系列新增的功能外,其余功能的命令则完全相容,使用者不需重新撰写远端控制程式下,即可使用于旧有测试系统。: 6310系列模组无法使用于6314A&6312A机框。


模组化设计


采用可抽取模组化设计,可由使用者依据实际需求,选择适当的负载模组及控制模组进行组合或重组负载系统。其中6314A机框可控制总共1400W的负载模组,6312A机框可控制总共700W的负载模组;此外,63102A的模组具有2个负载通道,每个通道为100W的直流负载, 6314A一共可控制4个63102A模组,因此共可提供8个100W直流负载通道,此组合非常适合测试較多路输出的电源供应器。


此外,使用者在自动化生产线中测试时,还可以透过GO/NG的输出端状态信号,来判断被测物的测试结果是否有落在所设定的规格高/低限制中,若有超出规格,使用者可以通过GO/NG的输出端状态变化,进行被测物的调整,此功能在生产测试是一个非常重要 的功能。





负载模拟应用

6310A的负载模组可以在定电流、定电压、定功率及定电阻的工作模式下操作,因此可以满足各种不同研发及生产测试应用,例如: 将负载模组设定在定电压模式下,可很容易地模拟电池之充放电测试的应用。



每个负载模组皆采用电流闭环反馈回路设计,并与所有并联的功率MOSFET高精度的负载控制,负载电流飘移不超过0.1%+(0.1%x满刻度),因运用了目前先进FET技术,因此输入端阻抗可以降至极低,即使在负载模组输入端电压很低的情况下,也可以提供相对应的负载电流。例如:63123A在输入端电压为0.6V时,即可提供70A的负载电流。非常适合应用于3.3V的低电压电源测试。


6310A负载模组利用光电耦合器的隔离功能,使每个负载模组间完全独立,使用者可透过6310A主从控制功能来控制这些彼此间相互独立的多个负载模组,来测试多路输出电源或大功率电源。





动态负载及控制

现代电子设备运转过程中都具有高速的调整速率, 因此供电设备也必需具备較高的暂态和动态反应特性,为了满足这些测试应用需求,6310A提供高速的可编程动态负载特性模拟功能,右图可说明 6310A的可编程参数。



由于负载变化率是可编程的,使得模拟负载暂态变化的要求在实际应用中成为可能。6310A内部波形产生器可产生的最大负载变化率为10A/µs ,高速动态负载模拟可达20kHz 。因为采用了遥控负载检测控制回路,确保负载在连续变化的波形中,能使失真度降到最低。


多通道控制

6314A/6312A主控制模组单元都具有标准配备的RS-232C控制介面 及选配的GPIB、USB控制介面,在自动测试系统的应用环境中,使用者可透过这些控制介面进行数据传输,控制负载模组测试。


此外,6310A的控制功能,借由机框控制多组负载,可针对单一输出的A/D或D/D转换器测试,最多一次可同时测8颗,提供更有效、更快速的测试方案。


有效的量测

每个6310A系列的负载模组都具备16位元精密A/D转换器,量测电压精准度可达0.025%+(0.015%x满刻度)*,除电压、电流的量测外,6310A亦提供功率的量测,借由此功率量测,使用者可节省许多功率计算的时间。


因机器内部有内建负载电流检测返馈回路,使得量测电流精准度可达 0.04%+(0.04%x满刻度)*。此外,亦可模拟短路测试,所有量测电路皆采用负反馈放大器线路设计,可消除测量过程中因电压降低所引起的误差,使用者可根据实际测试情况选择电压、电流的测试档位。* : 限型号63123A


自动快速的过电流保护测试(OCP TEST)

现今的切换式电源供应器皆提供OCP功能,在生产线上亦需针对此功能做額外测试,新款6310A系列也特此新增OCP测试功能,提供使用者简易快速的测试方案。


使用者可在外框上选择欲进行OCP测试的通道,透过内建OCP程式设定初始电流、截止电流、步阶电流及每一阶电流的持续时间等参数进行测试,6310A系列可自动撷取OCP点,借由这项自动快速的功能,使用者可于设计验证与生产线系统上节省许多验证时间。



时间量测功能

6310A系列包含时间量测功能设计,量测范围为1毫秒~86,400秒。此精准的时间量测特性可应用在电池放电测试、超电容放的电时间与其他相似应用上。使用者需在进行电池放电测试时设定终止拉载电压与停止拉载时间。



例如:按下Load ON键时,6310A的内部计时器会自动开始计数,直到电池电压降至所设定的终止电压,计时器即停止计数,如右图所示。


数位I/O控制

数位I/O控制介面在自动测试系统的应用环境中,可借由I/O信号进行简易操作与判定。例如:透过I/O信号可启动负载、启动OCP测试、启动时序测试、取得负载状态信号等。





LED负载模拟

LED 电源为电流源,因此有一可输出的电压范围及一固定的输出电流。在LED电源的测试上,一般常使用的方式有下列几种:

1. 使用真实电阻当负载。

2. 使用传统电子负载操作于定电阻(CR)模式或定电压(CV)模式。

3. 使用真实LED串联当负载。

但是这些测试方式都有其缺点,无法完全适合LED 电源的测试需求。



由LED的V-I特性曲线中(图1),可知LED有一顺向偏压VF及一导通电阻(Rd)。当以真实电阻为负载,其V-I特型是一直线(如蓝色所示),并无法模拟LED的特性。尤其当LED电源开机电压上升时,电流波形不同,可能会无法开机。


传统电子负载的CRCV模式,都是以稳态时的LED操作点为设定值,对开关机或PWM调光动态的特性,无法模拟,也可能导致LED电源产生不正常的动作或保护。


而若以LED来当负载,虽能完全测试LED 电源。但却有LED老化问题,及LED 电源不同的输出电压测试上,需串联不同颗数 LED ,如此将会造成测试上与生产上的不便。

致茂6310A 系列电子负载中的63110A具备LED操作模式,可用于模拟LED 。使用者仅需透过设定LED 电源的输出电压、电流,即可模拟LED的拉载特性。


还可设定LED的操作点阻抗及高频阻抗,让拉载电流及高频连波与更趋近于实际的LED 。对于PWM调光 (Dimming) 测试,63110A的全 新设计中,亦增加了频宽,让使用者亦可透过电子负载完成动态调光测试。4 为测LED为负载在调光时的电流波形。   5 63110A为负载在调光时的电流波形。
