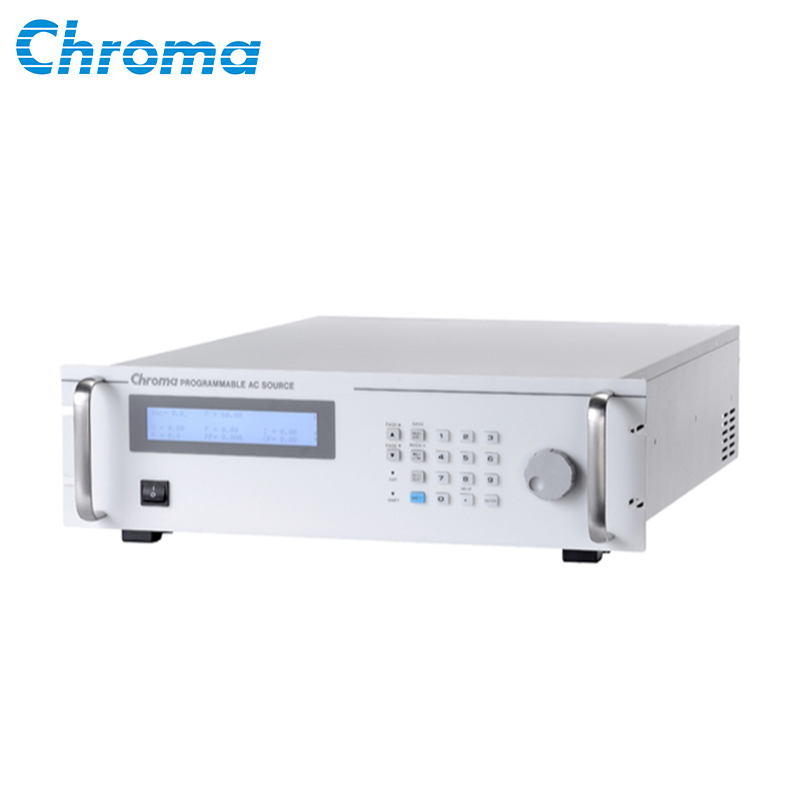

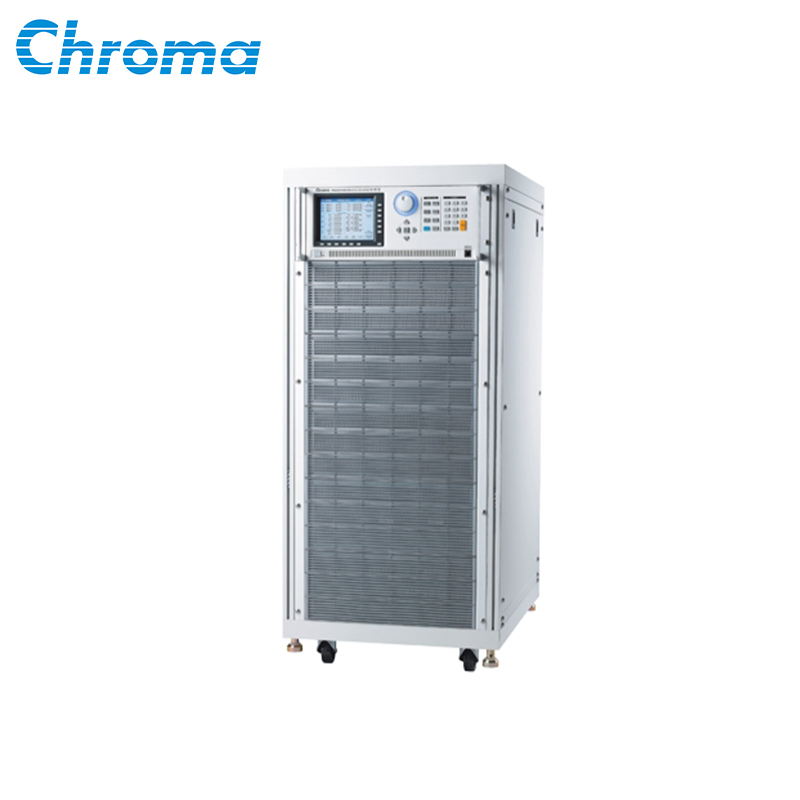

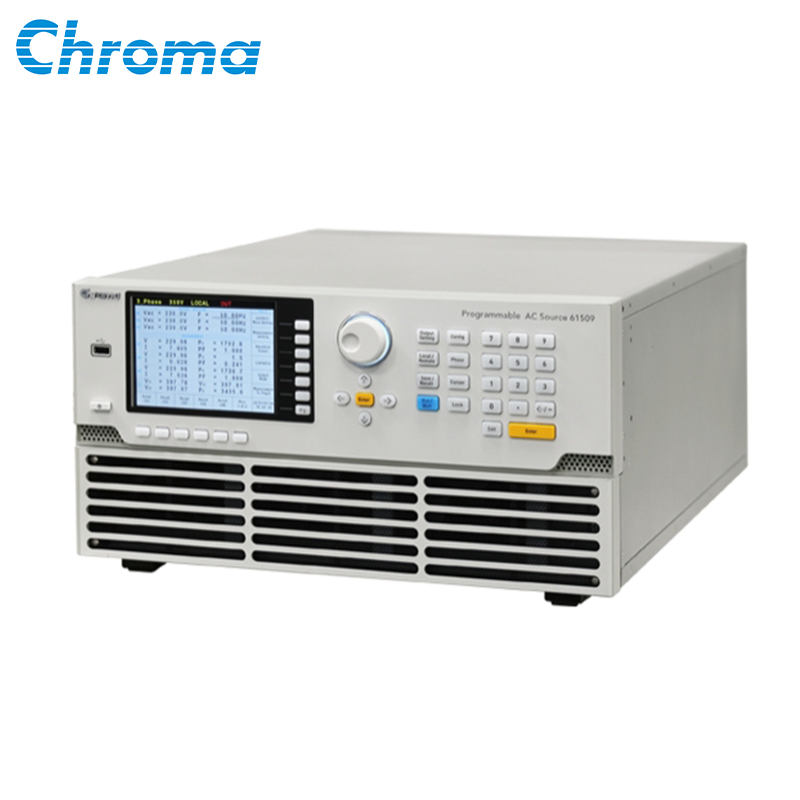

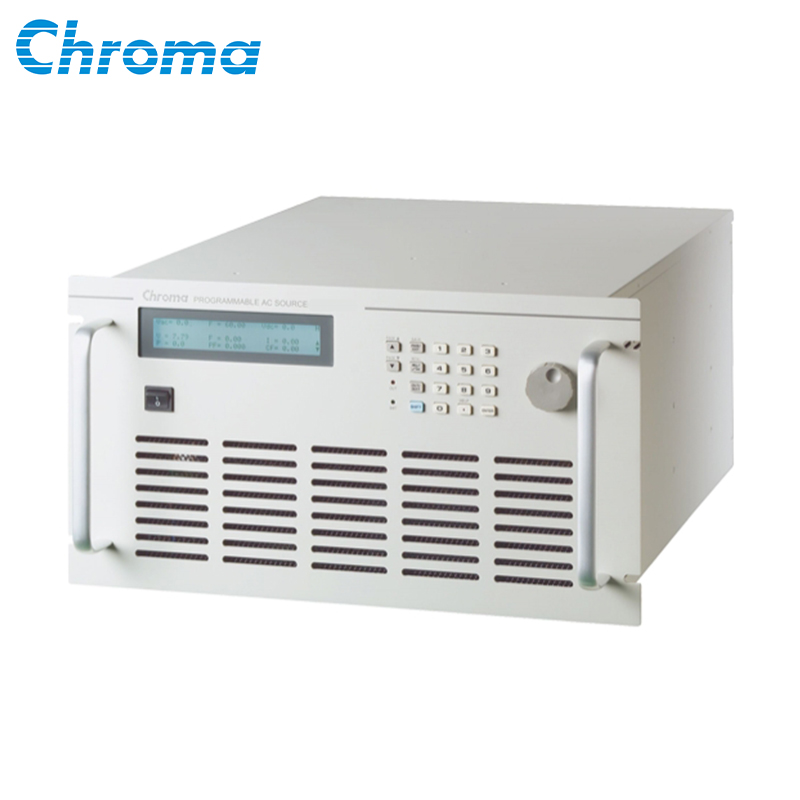

可罗马(Chroma)61500系列交流电源

61500系列产品使用最先进的脉宽调变技术,使其能输出多达6倍最大额定电流峰值的能力,使得61500系列成为测试浪涌电流的最佳选择。61501,61502,61503,,61504,,61505,61507,61508,61509,61511,61512
产品详情
产品参数
产品说明书下载
产品功能与应用
品牌 可罗马(Chroma) 型号 61500系列



61500系列交流电源供应器,树立了业界高性能AC电源产品的新标准。此系列产品可提供强大的使用功能,如电网干扰模拟,可编程输出阻抗,全方位的测量功能,合成波形与IEC标准测试软件。


因拥有以上特点使得61500系列适合应用于一般商业产品,电力电子,航空电子设备,IEC标准测试的开发和运用,并且从实验桌上测试到大量生产单位皆可适用。


本系列提供使用者不同容量的单相输出产品,从500VA到4000VA 。不论是在研发设计,产品验证或量产测试等,都有最完善的应用选择。


61500系列产品使用最先进的脉宽调变技术,使其能输出多达6倍最大额定电流峰值的能力,使61500系列成为测试浪涌电流的最佳选择。


不仅提供纯交流电压应用,AC+DC模式还扩展功能提供直流偏移电压的应用。61500系列运用先进的数位讯号处理技术(DSP) ,能够提供高精度和瞬时电压波形测量,如电压均方根值,电流均方根值,实功率,功率因数,电流波峰因子以及量测多达40次的电流谐波成份。


61500系列提供使用者组合不同谐波成份的功能,为合成谐波失真波的形状。另外还提供了一个可输入外部类比信号端口,可从任意信号产生器产生模拟信号,并将此信号放大以模仿实际观察到的波形。


经由多功能的可编程波形设定和使用方便的操作软件,61500系列交流电源供应器让使用者能够完成符合IEC 61000-4-11(法规前测)/-4-13/-4-14 /-4-28 的标准抗扰度测试。低阻抗和低电压的谐波特性使得61505成为符合IEC 61000-3-2标准的最佳选择。另外可程序化的输出阻抗,如再搭配闪烁量测仪器,便可做IEC61000-3-3的标准测试。





先进的脉宽调变技术



61500系列交流电源经由先进的脉宽调变技术,和内建功率因数校正的功能,提供高功率密度的输出。


交流和直流能力输出


61500系列交流电源可以提供直流输出,并且可模拟交流电压与直流偏移电压的功能。它可以为整流性负载(例如SMPS)来测试输入电流不平衡的状态。使用者可以选择安装直流噪声滤波器的配备,以获得低噪声和稳定输出的直流电压。



完整的测量能力

整合内建高精准度16位元测量电路和多功能硬件架构,使得Chroma 61500系列交流电源能够有效提供在瞬时,及稳态量测到的电压均方根值,电流均方根值,实功率,视在功率,无功功率,功率因数,电流波峰因子,峰值电流和浪涌电流。采用先进的数位讯号处理技术,61500系列交流电源可以测量到多达40次的电流谐波成分。61500系列交流电源不仅是一台多功能的交流源,而且还是一台功能强大的功率分析仪



模拟电网干扰

除了能够稳定输出电压和频率,Chroma 61500系列交流电源提供强大的功能,应用于模拟各种电源干扰的状况。STEP和PULSE模式提供了一个简便的方法用来执行单步或连续变化的输出。这些模式的设定输出变化值可经由内部或外部讯号做触发动作。使用者可以很容易模拟电网的干扰,如周期断电,瞬时尖峰及欠压状态等。


LIST模式可以满足使用者对高复杂性的波形需求,可编程多达100个序列,伴随着不同的启动和结束条件,几乎可以输出任何设定的交流和直流波形。此模式可经由接收外部TTL讯号做为同步讯号,以及提供输出的变化讯号做为和外部测量设备做同步。




可編程輸出阻抗

61500系列交流电源提供使用者编程输出阻抗的功能。输出电压经由负载电流反馈电路控制而改变。此功能适用于IEC 61000-3-3闪烁测试,或其他测试条件有特定输出阻抗的要求,为使用者提供方便和符合成本效益的方法。



任意功率放大器

61500系列交流电源的可输入外部模拟信号端口,允许使用者输入从任意信号发生器输出的交流及直流波形,并将此信号放大。此功能可以用来模仿及还原问题发生现场的真实电源波形。




高输出电流波峰因数及交流电相位角度设定(启动/结束)控制


61500系列交流电源能提供最高为6倍的输出电流波峰因数,可以提供足够的瞬时功率,给所需要测试的输入整流型电源电路使用。可编程交流电相位角(启动/结束)控制,使得61500系列交流电源成为测试浪涌电流的理想选择。




电压突降和变化仿真

IEC 61000-4-11标准中的电压突降,短暂中断和电压变化规范,已强制成为CE标志对于电磁兼容性指令的标准。Chroma 61500系列交流电源可搭配专用的简易控制软件,来进行模拟IEC 61000-4-11法规的兼容性前站测试。



谐波及间谐波合成

传统的交流源只允许使用者组成以基频为倍数的谐波组合,为谐波失真的波形。而IEC 61000-4-13标准不仅要求产品要符合谐波测试规范,而且还要符合间谐波测试规范。Chroma 61500系列交流电源采用先进的DSP技术合成谐波和间谐波波形,可搭配专用的简易控制软件,符合IEC 61000-4-13标准测试需求。



交流电源失真模拟

越来越多的电子产品制造商扩大其业务,以获取产品分布到世界各地的机会。当产品问题发生时,检查是否容易受到电网干扰是必需的。然而,了做一个简单的现场测试,常浪费宝贵时间于运送人员及设备。此应用之目的是在问题现场使用Chroma数位式功率表66200系列测量交流电压的谐波,记录的数据可以传送到实验室。使用者可以运用交流源61500系列的合成功能,依照数据重新建立还原现场的失真波形。此应用方法可以帮助工程师快速指出问题所在并提出解决办法,解决以上人力和其他资源的浪费。




61500系列提供简易操作使用的图形化软件



三相交流连接模式和串联的高电压输出模式

61500系列提供三相交流模式,让用户可以连接3台交流源成为三相交流输出。用户可以设置其中一个交流源为"Master",并设置其他两个交流源为"Slave" ,同时设定Slave的相位角为120度和240度。

目前,越来越多的产品需要经过交流电压大于300V的瞬时测试。使用外部升压变压器可以达到提高电压效果,但是负载效应将使输出电压波形扭曲变形。61500系列可提供此应用的解决方案,使用者可以串联连接2台交流源,并在三相模式下设置相位角为零度。运用设定220V/0.5sec迭加在230V 方式,使用者可以很容易获得450V的瞬时电压。



规格表
