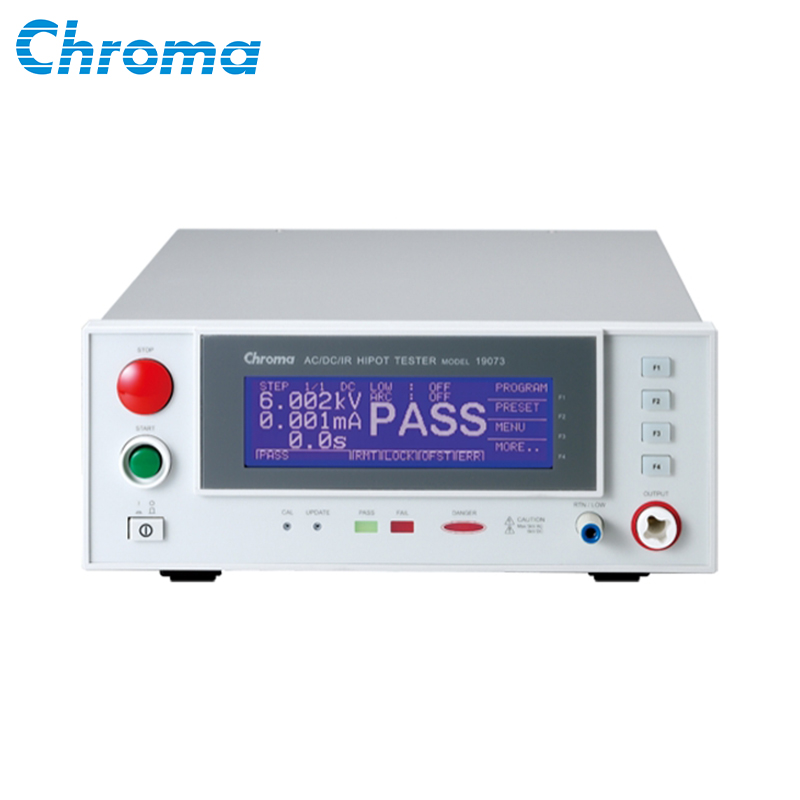

可罗马(Chroma)19070系列耐压测试仪

19070系列为世界体积最小的综合耐压测试器,超小体型携带方便,大型LCD显示器,易于观看量测结果,适用于电子零件之安规测试,为精致型耐压测试器。19071,19073
产品详情
产品参数
产品说明书下载
产品功能与应用
品牌 可罗马(Chroma) 型号 19070系列



完整耐压测试解决方案

Chroma 19050系列耐压测试器采用高精度的数位硬体架构,结合电压与负载变动补偿确保测试完整性。多步功能允许使用者在一个程序中执行多个测试步骤,如先执行AC耐压其次是IR多个工步测试。


19050系列耐压测试器有3个机种供选择,19052 ACV/DC V/IR耐压测试器为单通道;19053 ACV/DCV/IR耐压测试器内建8通道高压扫描功能;

19054 ACV/DCV/IR耐压测试则内建4通道 高压扫描功能。配有数位显示面板与易于操作的介面,简单执行耐压与绝缘测试,为最新型耐压测试器。



19070系列耐压测试器有2机种供选择,19073 ACV/DCV/IR耐压测试器与19071 ACV耐压测试器。19070系列为携带方便型的综合耐压测试器,超小型体积但具备大型LCD显示器,易于观看测试结果,适用于电子零件之安规测试,为精致型耐压测试器。


开/短路检查(OSC)

在执行耐压测试前使用OSC功能来检查待测物是否有开路(Open)或短路(Short)现象,确保测试有效性。


电气闪络侦测(Flashover)


19070及19050系列与Chroma其它安规测试系列仪器同样具有电气闪络侦测功能。电气闪络是绝缘材料内部或表面因高电界产生电气放电,待测物失去原有之绝缘特性,形成暂态或非连续性放电,导致碳化导电通路产生或产品伤害。若只以漏电流判定则无法检出不良,因此Flashover侦测为高压测试不可或缺的检视项目之一。



接地连续性测试(GC)

Chroma 19070与19050系列皆具有接地连续性测试功能,待测物电源线接地端与产品任一金属外露部件检查其电阻是否小于1Ω。



接地失效中断 (GFI)

国际电工法规要求在潮湿环境下设备需具有接地失效中斷功能,这类型设备当接地电流连续几毫秒大于0.5mA时会自动中斷电源以保护使用者安全。


快速放电

在直流耐压(DCV)和绝缘电阻(IR)测试时利用内部变压器做放电,达到快速又安全的放电。


电气闪络侦测 FLASHOVER DETECTION (ARC)


19070&19050系列与Chroma其它安规测试系列仪器同样具有Flashover侦测功能。Flashover是绝缘材料内部或表面因高电界产生电气放电,待测物失去原有之绝缘特性,形成暂态或非连续性放电,导致碳化导电通路产生或产品伤害。若只以漏电流判定则无法检出不良,须以测试电压或漏电流之变化率判定检出不良。因此Flashover侦测为高压测试不可或缺的检视项目之一。


图1 : 正常漏电流波形


2 :   Flahover发生时高频放电电流波形

开短路侦测OPEN/SHORT CHECK (OSC)

OSC功能为侦测测试过程中是否有开路(接触不良)或短路(待测物短路)的情形发生,测试过程中若发生开路现象,会导致不良品误判为良品 ; 若发生短路现象,可提早得知并筛选,减少对治具设备的伤害,节省测试成本。


一般耐压测试产品皆呈电容性(Cx),在正常状态下可能在数十pF至数µF之间。一旦发生连接斷路则会在斷路界面形成微小电容量(图2之Cc),一般低于10pF,而呈现整体电容量远低于正常产品现象。而当待测物短路或接近短路时时则会呈现电容量远高于正常现象。因此可利用电容量变化之上下限值判定出短路问题。


安规测试的目的是为了保护产品使用者的安全Chroma 1907019050系列拥有GFI人体保护功能来保护测试人员。在突发人体感电的情形下GFI能够立即切斷仪器之电压输出,保护操作员不受电气伤害GFI功能以侦测从地端(Earth GND)流回之电流(iH)RETURN端电流(i1) ,比較后若大于0.5mA,则会在立即切斷电压输出




应用范围

符合家电类、IT产业与设备类之UL、TUV、IEC等法规要求,如EN60335 、EN60950 、EN61010 、CSA C22.2 No.1010.1、UL3111和UL1950等生产测试;变压器安规测试;各类电子元件测试


规格表
