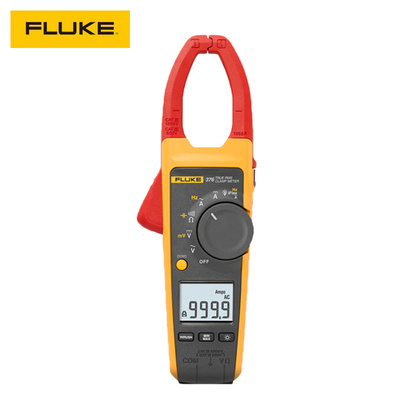

采用 iFlex® 的 Fluke 376 FC 真均方根交流/直流钳形表
主要特性
· 使用 Fluke Connect Measurements 将仪表连接您的智能手机
· 在安全距离通过手机读取测量值，由仪表承担所有风险，工作人员只需穿戴更少的个人防护装备
· 将测量结果直接记录至手机和 Cloud
· 采集间歇性故障的同时使用 Fluke 376 FC 的记录功能执行其他任务
· 在现场创建报告并通过电子邮件即时共享，或使用 ShareLive™ 视频通话进行实时交谈
· iFlex 柔性电流探头将交流电流的测量范围扩大至 2500 A；在狭小空间内能够利用大尺寸导体进行测量（已含）
· TPAK 磁性挂带（已含）
· 集成 VFD 低通滤波器可用于对驱动电机进行准确测量
· 采用专有的浪涌测量技术，可以过滤掉噪音，并通过电流保护监测精确捕获电动机起动电流
· CAT IV 600 V、CAT III 1000 V 安全级别
· 三年保修
· 软便携包
测量能力
· 1000 A 交流和直流电流测量
· 2500 A 交流电流测量（使用 iFlex 柔性电流探头）
· 1000 V 交流和直流电压测量
· 可精确测量非线性信号的真有效值电压和电流
· 使用主夹钳和 iFlex 可进行高达 500 Hz 的频率测量
· 电阻测量可达 60 kΩ，并可进行连续性检测
· 最小值、最大值、平均值和浪涌记录功能可自动采集读数变化
· 配合其它附件可进行 500 mV 直流测量
· 1000 μF 电容测量
产品概述
Fluke 376 FC 是 Fluke Connect 无线测试工具产品系列的组成部分。 现在您可以：
· 记录测量值并了解其变化趋势，精确查明间歇性故障
· 通过 Fluke Connect® Measurements 应用程序无线传输结果
· 在现场创建并发出报告
· 通过蓝牙连接到 Apple 和 Android 设备，远离弧闪区域，确保安全
Fluke 376 FC 直接替代 Fluke 376 钳形表。
通用技术规格 |
通过夹钳的交流电流 |
量程 | 999.9 A |
分辨率 | 0.1 A |
精确度 | 2% ± 5 位（10 Hz 至 100 Hz） |
2.5% ±5 位 (100-500 Hz) |
波峰因数 (50 Hz/60 Hz) | 3（500 A 时） |
2.5（600 A 时） |
C.F. > 2 时增加 2% |
通过柔性电流探头的交流电流 |
量程 | 2500 A |
分辨率 | 0.1 A (≤ 600 A) |
1 A (≤ 2500 A) |
精确度 | 3% ±5 位 (5 – 500 Hz) |
波峰因数 (50/60Hz) | 3.0（1100 A 时） |
2.5（1400 A 时） |
1.42（2500 A 时） |
C.F. > 2 时增加 2% |
位置灵敏度 |
|
| i2500-10 Flex | i2500-18 Flex |
A |
|
|
最佳距离 | 0.5 in (12.7 mm) | 1.4 in (35.6 mm) |
误差 | ±0.5 % | ±0.5 % |
B |
|
|
最佳距离 | 0.8 in (20.3 mm) | 2.0 in (50.8 mm) |
误差 | ±1.0 % | ±1.0 % |
C |
|
|
最佳距离 | 1.4 in (35.6 mm) | 2.5 in (63.5 mm) |
误差 | ±2.0 % | ±2.0 % |
测量不确定度假定中间的主要导线处于最佳位置、无外部电场或磁场且处于工作温度范围内。 |
直流电流 |
量程 | 600.0 A |
分辨率 | 0.1 A |
精确度 | 2% ± 5 位 |
交流电压 |
量程 | 1000 V |
分辨率 | 0.1 V (≤600.0 V) |
1 V (≤1000 V) |
精确度 | 1.5% ± 5 位（20 Hz 至 500 Hz） |
直流电压 |
量程 | 1000 V |
分辨率 | 0.1 V (≤600.0 V) |
1 V (≤1000 V) |
精确度 | 1% ± 5 位 |
毫伏直流 |
量程 | 500.0 mV |
分辨率 | 0.1 mV |
精确度 | 1% ± 5 位 |
频率（通过夹钳） |
量程 | 5.0 Hz 至 500.0 Hz |
分辨率 | 0.1 Hz |
精确度 | 0.5% ± 5 位 |
触发电平 | 5 Hz 至 10 Hz，≥10 A |
10 Hz 至 100 Hz，≥5 A |
100 Hz 至 500 Hz，≥10 A |
频率（通过柔性电流探头） |
量程 | 5.0 Hz 至 500.0 Hz |
分辨率 | 0.1 Hz |
精确度 | 0.5% ± 5 位 |
触发电平 | 5 Hz 至 20 Hz，≥25 A |
20 Hz 至 100 Hz，≥20 A |
100 Hz 至 500 Hz，≥25 A |
电阻 |
量程 | 60 kΩ |
分辨率 | 0.1 Ω (≤600 Ω) |
1 Ω (≤6000 Ω) |
10 Ω (≤60 kΩ) |
精确度 | 1% ± 5 位 |
电容 |
量程 | 1000 μF |
分辨率 | 0.1 μF (≤ 100 μF) |
1 μ F (≤ 1000 μF) |
精确度 | 1% ± 4 位 |
机械规格 |
任何端子和接地之间的最高电压 | 1000 V |
电池 | 2 AA，NEDA 15A，IEC LR6 |
工作温度 | -10 °C 至 +50 °C |
存放温度 | -40 °C 至 +60 °C |
工作湿度 -
非冷凝 (< 10 °C) | ≤90% RH（10 °C 至 30 °C） |
≤75% RH（30 °C 至 40 °C） |
≤45% RH（40 °C 至 50 °C） |
工作海拔 | 3000 m |
存放海拔 | 12000 m |
尺寸（长 x 宽 x 高） | 249 x 85 x 45 mm |
重量 | 395 g |
钳口开度 | 34 mm |
柔性电流探头直径 | 7.5 mm |
柔性电流探头电缆长度
（端部到电线接头） | 1.8 m |
安全性 | IEC 61010-1，污染等级 2 |
IEC 61010-2-032：CAT III 1000 V / CAT IV 600 V |
IEC 61010-2-033：CAT III 1000 V / CAT IV 600 V |
|
|
IP 防护等级 | IEC 60529：IP30，无操作 |
无线电频率认证 FCC ID | T68-FBLE IC：6627A-FBLE |
电磁兼容性 (EMC) |
国际标准 | IEC 61326-1：便携式，电磁环境，IEC 61326-2-2 |
CISPR 11：第 1 组，A 类 |
第 1 组：设备有意产生和/或使用导通耦合射频能量，这是设备自身内部运行的必要条件。 |
A 类：仪器适用于非家庭使用以及未直接连接到为住宅建筑物供电的低电压网络的任意设备中。由于传导干扰和辐射干扰，在其他环境中可能难以保证电磁兼容性。此设备连接至测试对象后，产生的辐射可能会超过 CISPR 11 规定的水平。 |
韩国 (KCC) | A 类设备（工业广播和通讯设备） |
A 类：本产品符合工业电磁波设备的要求，销售商或用户应注意这一点。本设备旨在用于商业环境中，而非家庭环境。 |
美国 (FCC) | 47 CFR 15 B 子部分。按照第 15.103 条规定，本产品为免检设备。 |
温度系数 | 高于 28 °C 或低于 18 °C 时，每摄氏度增加指定准确度的 0.1 倍 |
