泰克(Tektronix)PA3000系列 四通道多相AC/DC 功率分析仪
价格:
0.00
产品详情
产品参数
产品说明书下载
产品功能与应用
品牌: 泰克

(戳下方图片进入泰克官方专卖店抢购>>) ↓

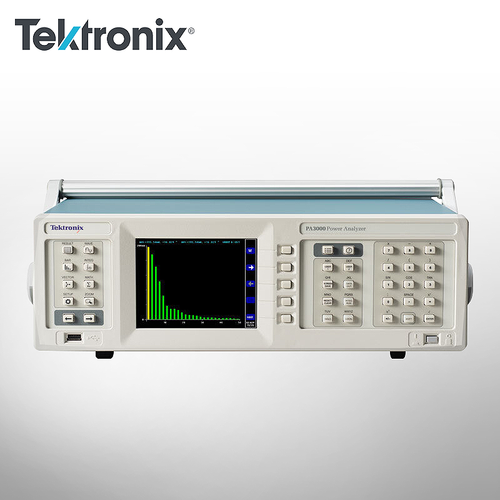

PA3000系列 四通道多相AC/DC 功率分析仪

泰克(Tektronix)PA3000系列 四通道多相AC/DC 功率分析仪 是一种理想 1 至 3 相功率分析仪,适用于测试高效率电源、LED 驱动器、家用电器、逆变器和驱动器的。 用于根据最新法规标准(如 VI Level、Energy Star、CEC、IEC 62301 等)来分析和记录真实功率、功率因数、效率、能耗和谐波。

功率分析仪,泰克功率分析仪,四通道多相AC/DC功率分析仪


PA3000系列 四通道多相AC/DC 功率分析仪 拥有强大的分析软件

借助免费的 PWRVIEW 软件套件和泰克电源分析仪,您将拥有强大的分析工具,从而无需编写和维护自己的软件。 这样,可以更轻松更高效地执行冗长而费力的效率测试、功耗测试、交流或直流功率分析、3 相功率分析或谐波分析。


PA3000系列 四通道多相AC/DC 功率分析仪 特点

  • 远程监控、分析和记录结果
  • 设置和运行自定义通过/不通过测试

  • 默认应用菜单实现轻松设置

  • 查看波形、谐波图和趋势图



功率分析仪,泰克功率分析仪,四通道多相AC/DC功率分析仪


PA3000系列 四通道多相AC/DC 功率分析仪满足一致性要求

具有 PWRVIEW 软件和 PDF 报告功能的 PA3000 针对各种法规标准简化了预一致性测试和全面一致性测试。 确保您将通过第三方一致性测试,减少将会花费您时间和资金的重复测试和设计修订。


PA3000系列 四通道多相AC/DC 功率分析仪 特点

  • 低至 10 mW 的 IEC62301 待机功率一致性
  • LEVEL VI (EPS) 效率测试

  • Energy Star、CEC 和 CQC 测试

  • MIL-1399 电流谐波测试



功率分析仪,泰克功率分析仪,四通道多相AC/DC功率分析仪


PA3000系列 四通道多相AC/DC 功率分析仪 可满足未来要求的准确性和分辨率

由于 PA3000 能够轻松满足关于功率分析仪精度和分辨率规格的大多数法规标准要求,因此您的投资无疑将在未来数年中得到保障。


PA3000系列 四通道多相AC/DC 功率分析仪 特点

  • 高基本精度:电压和电流为 0.04%
  • 宽功率测量范围:从10 mW 到高达数 MW

  • 16 位A/D,可实现高分辨率



功率分析仪,泰克功率分析仪,四通道多相AC/DC功率分析仪


PA3000系列 四通道多相AC/DC 功率分析仪 带给您所需的谐波带宽和采样

PA3000 不将信号限制于低带宽。 它会捕获完整图像,以显示高频谐波对电压和电流测量值的影响,使其从同类其他功率计中脱颖而出。 可为高达 100 kHz 的基本频率分析谐波内容,并在必要时提供带宽滤波器。


PA3000系列 四通道多相AC/DC 功率分析仪 特点

  • 宽 1 MHz 带宽(对应于高频谐波)
  • 高1 Ms/S 采样率(对应于详细图像)

  • 测试谐波高达 100 次



功率分析仪,泰克功率分析仪,四通道多相AC/DC功率分析仪


PA3000系列 四通道多相AC/DC 功率分析仪 默认应用实现简单且可重复的设置

带有 PWRVIEW 软件的 PA3000 已预先加载默认应用模式和一致性测试,可始终确保轻松准确地配置测试设置以实现可重复的精确测量。


PA3000系列 四通道多相AC/DC 功率分析仪 特点

  • 电源和照明设备的效率测试
  • 家用电器的能耗测试

  • 3 相 PWM 电机驱动器的功率分析

  • 各种一致性测试报告



PA3000系列 四通道多相AC/DC 功率分析仪 型号

型号通道数量基本精度(电压和电流)最大电压输入最大电流输入测量带宽
PA30001-40.04% 读数 + 0.04% 范围600 Vrms CAT II (2000Vpk)30 Arms直流到 1 MHz

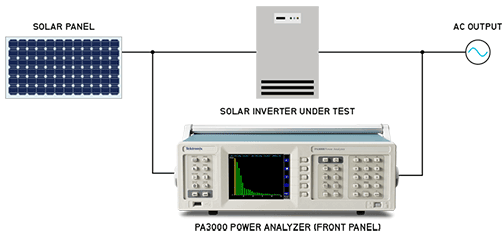

太阳能逆变器和 UPS 系统

Thumbnail

四个通道、宽带宽、宽电流范围(90 μA 至 30 A)以及可用外部 CT 使得 PA3000 非常适用于测试大功率太阳能 PV 逆变器和 UPS 系统的所有功率级,包括直流和交流功率级。

特点

  • 宽 1 MHz 带宽(对应于高频谐波)

  • 高1 Ms/S 采样率(对应于详细图像)

  • 测试谐波高达 100 次

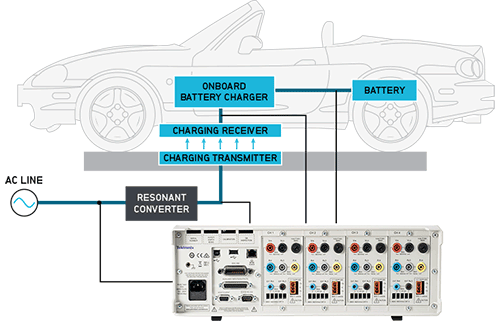

有线和无线汽车电池充电器

Thumbnail

除低频交流和直流信号外,还测试高频无线功率传输和谐波,具有宽谐波带宽和大功率范围。

特点

  • 4 个可用通道,可用于执行完整系统效率测试

  • 1 MHz 带宽,适用于高频谐波分析

  • 带有可用高电流 CT 的 30 A 电流分流器

  • 标准 15V 电源,适用于外部 CT

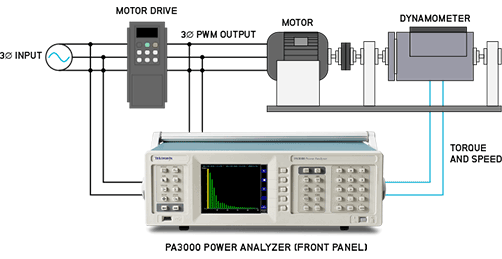

3 相电源分析和 PWM 电机驱动

Thumbnail

通过专用 PWM 模式分析 3 相 PWM 电机驱动器输出功率和系统效率,以从高频调制电压中解码复杂信号,如基频载波频率。

特点

  • 专用 PWM 模式,适用于 PWM 电压滤波

  • 可用于效率测试的 3ph-3w 和 3ph-4w

  • 扭矩和速度输入,适用于机械效率测试

  • 30A 电流分流器,具有可用的高电流 CT


文件下载
PA3000-产品技术资料-EN.pdf
2.61MB下载
PA3000-用户手册-中文.docx
5.01MB下载
