同惠(Tonghui)TH2810/TH2811D/TH2810B型 LCR数字电桥 产品简介：
TH2810/TH2811D/TH2810B型LCR数字电桥是本公司最新研制的低频元件测量的换代产品， 其中应用多项元件测量的****，大字符LCD显示，采用SMT贴片工艺，操作方便，外形美观。可满足生产线质量保证、进货检验及自动化生产的需要。TH2811D为常州同惠最新推出的一款低价LCR数字电桥，在夹具方面采用了TH26004s-1四端开尔文测试电缆加TH26001A 四端测试夹具以及短路片，精度为0.2％，内阻30/100欧姆。
同惠(Tonghui)TH2810/TH2811D/TH2810B型 LCR数字电桥 产品性能特点：
简便操作与强大功能的合理结合
采用SMT表面贴装工艺
测量速度快(12次/秒)
读数稳定性好
30Ω、100Ω两种输出阻抗
TH2810/TH2811D/TH2810B(可完全替代TH2812C/TH2811C)
同惠(Tonghui)TH2810/TH2811D/TH2810B型 LCR数字电桥 产品技术参数：
测 量 功 能
测试参数
L-Q, C-D, R-Q, |Z|-Q
基本准确度
0.2%
等效电路
串联, 并联
量程方式
自动, 保持
触发方式
内部
测试速度(1kHz)(次/秒)
快速: 12,中速:5.1 慢速:2.5
校准功能
开路 / 短路,扫频清零
测试端配置
5端
测 试 信 号
测试信号频率
100Hz,120Hz,1kHz,10kHz,±0.01%
输出阻抗
30 Ω , 100 Ω
测试信号电平
0.3Vrms, 1Vrms
测量显示范围
|Z|, R
0.1 mΩ — 99.99 MΩ
C
0.01pF — 99999μF
L
0.01μH — 99999H
D
0.0001 — 9.9999
Q
0.0001 — 9999.9
显示
显示方式
直读
带背光大字符LCD显示
显示器
主、副参数：5位
比较器
接口
同惠(Tonghui)TH2810/TH2811D/TH2810B型 LCR数字电桥 产品随机附件：
TH26001A 四端测试夹具
TH26004S-1 四端开尔文测试电缆
三芯电源线中式
TH26010 镀金短路板
同惠(Tonghui)TH2810/TH2811D/TH2810B型 LCR数字电桥 产品可用选件：
TH26005A 四端测试夹具
TH26004B 二端测试电缆
TH26006 轴向元件测试夹具芯
TH26007A 磁环测试夹具
TH26008A SMD贴片元件测试夹具
TH26009B SMD贴片低阻元件测试钳
TH26029B SMD贴片元件测试夹具

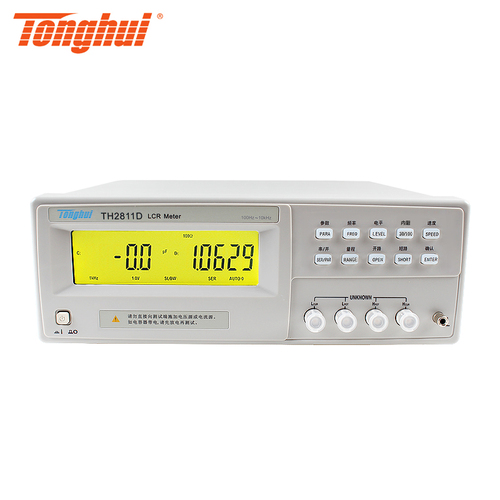

■ TH2811D(可完全替代TH2812C/TH2811C)
■ TH2811D型LCR数字电桥是本公司最新研制的低频元件测量的换代产品， 其中应用多项元件测量的****，大字符LCD显示，采用SMT贴片工艺，操作方便，外形美观。可满足生产线质量保证、进货检验及自动化生产的需要。TH2811D为常州同惠最新推出的一款低价LCR数字电桥，在夹具方面采用了TH26004s-1四端开尔文测试电缆加TH26001A 四端测试夹具以及短路片，精度为0.2％，内阻30/100欧姆。
